11. Schließen Sie die Netzkabel wieder an.
12. Schalten Sie das RA4100 ein.
13. Schalten Sie die an das RA4100 angeschlossenen Server ein.
Die LED für die Fehleranzeige auf der Vorderseite des RA4100 sollte jetzt
grün leuchten, um anzuzeigen, dass das System voll funktionsfähig ist.
Austauschen des RA4000 Controllers mit
redundantem Controller
1. Ziehen Sie das Fibre Channel-Kabel ab 1, das an den GBIC im
ausgefallenen RA4000 Controller angeschlossen ist.
2. Drücken Sie die Klemmen auf beiden Seiten des GBICs 2 zusammen,
und ziehen Sie dann den GBIC ab, indem Sie ihn gerade aus dem
RA4000 Controller 3 herausziehen.

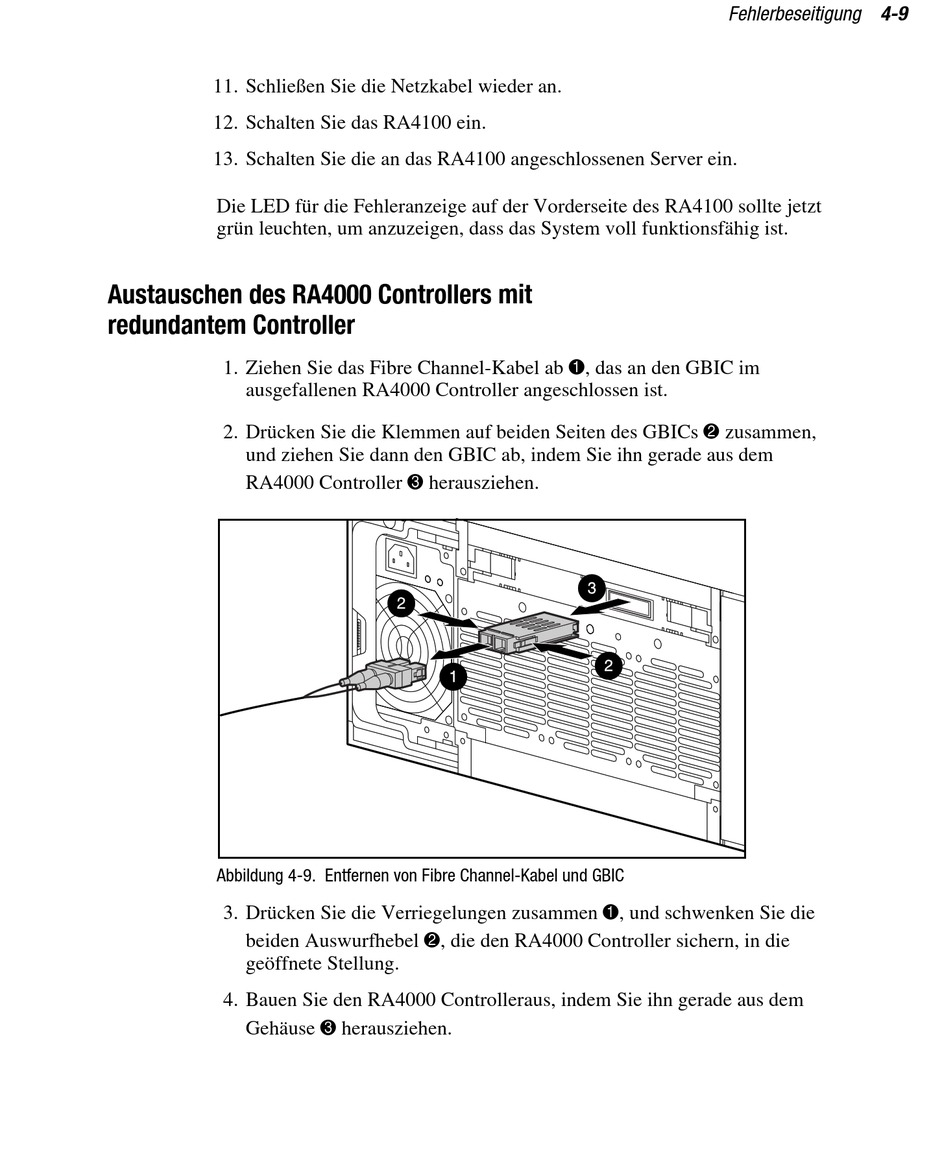

Abbildung 4-9. Entfernen von Fibre Channel-Kabel und GBIC
3. Drücken Sie die Verriegelungen zusammen 1, und schwenken Sie die
beiden Auswurfhebel 2, die den RA4000 Controller sichern, in die
geöffnete Stellung.
4. Bauen Sie den RA4000 Controlleraus, indem Sie ihn gerade aus dem
Gehäuse 3 herausziehen.
Fehlerbeseitigung 4-9
