Bei der oberen Reihe grüner LEDs handelt es sich um die LEDs für installierte
GBICs. Jeder GBIC-Anschlussbuchse ist eine LED zugeordnet. Wenn ein
GBIC-Modul (GigaBit-Schnittstellenkonverter) korrekt installiert ist, leuchtet
die entsprechende grüne LED auf.

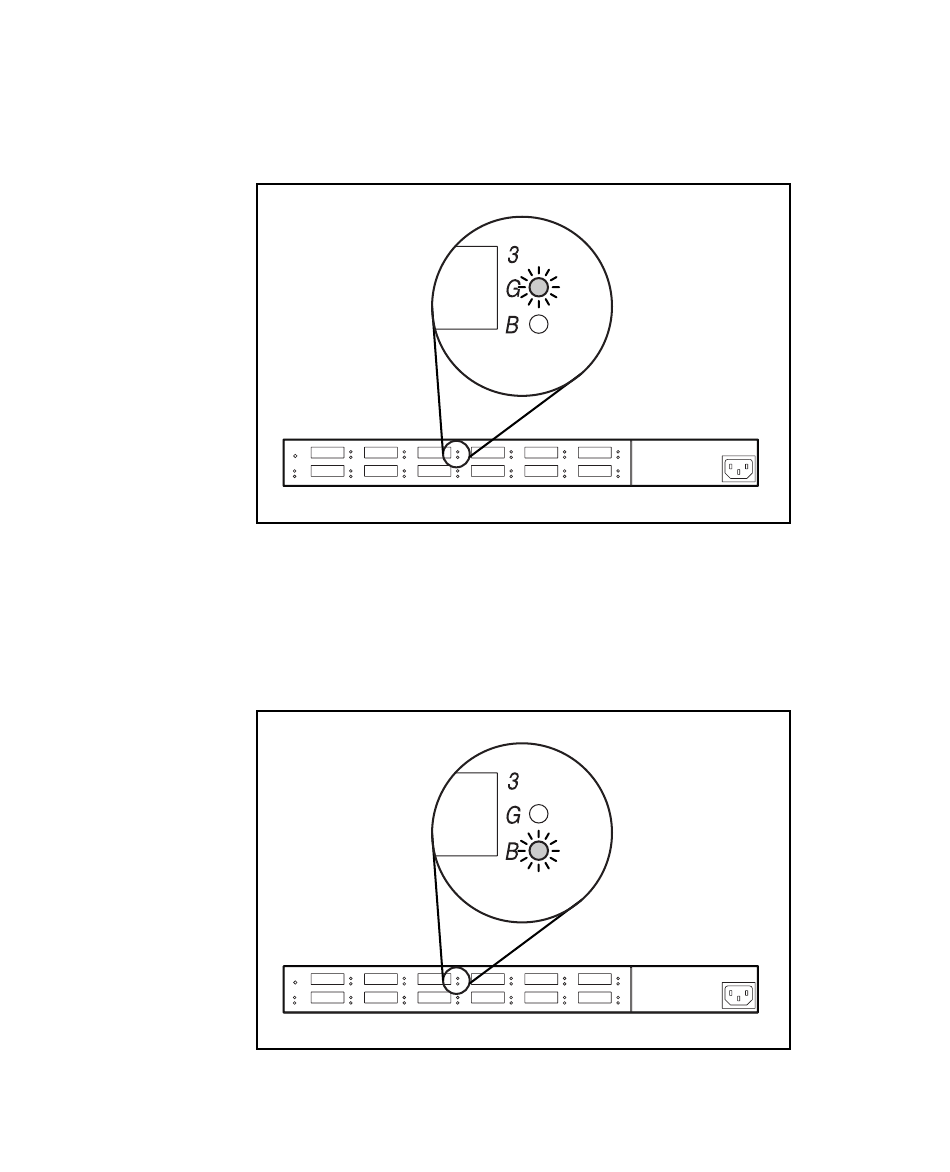

Abbildung 4-27. LED-Anzeige für installierten GBIC auf Storage Hub 12-Port
Die untere, gelbe LED ist die LED für den Bypass-Port, die anzeigt, ob sich
der dazugehörige Port im Bypass-Modus befindet. Ports, für die keine gültigen
FC-AL-Verbindungen erkannt werden, werden vom Hub in den Bypass-
Modus geschaltet. Für jeden Anschluss im Bypass-Modus leuchtet die
jeweilige gelbe LED-Anzeige auf.
Abbildung 4-28. LED-Anzeige für Bypass-Modus auf Storage Hub 12-Port
