4-16 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
Austauschen der Lüfterbaugruppe
ACHTUNG: Betreiben Sie das RA4100 nicht über einen längeren Zeitraum,
wenn einer der Netzteilschächte geöffnet ist. Die Schächte müssen entweder
mit einem Netzteil belegt oder mit einer Leerblende verschlossen sein.
Andernfalls wird die Zirkulation der Kühlluft im Gerät gestört. Dies kann zur
Überhitzung der installierten Komponenten und in der Folge zu Datenverlust
führen. Sie sollten auf jeden Fall die Leerblende des zweiten Netzteilschachts
für den Fall aufbewahren, dass Sie ein Netzteil entfernen müssen.

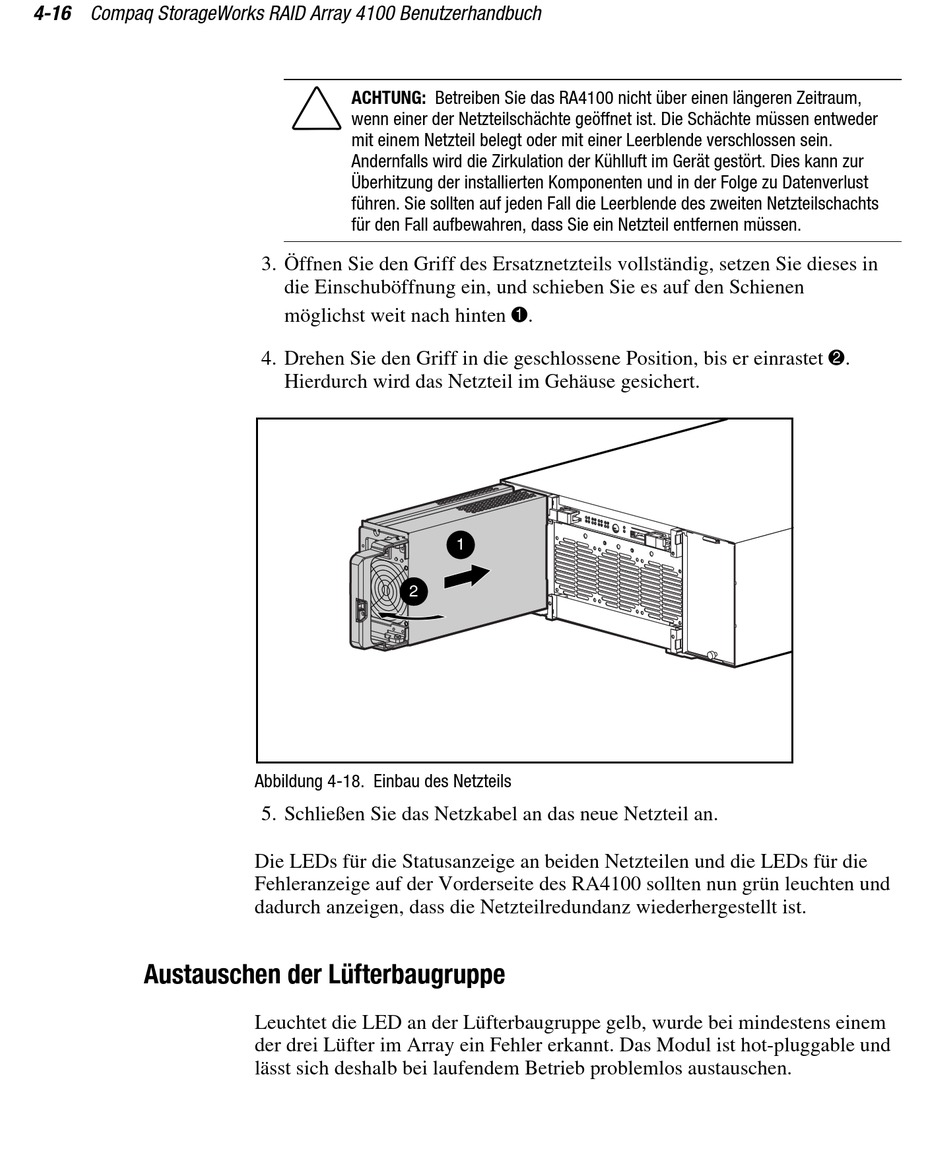

3. Öffnen Sie den Griff des Ersatznetzteils vollständig, setzen Sie dieses in
die Einschuböffnung ein, und schieben Sie es auf den Schienen
möglichst weit nach hinten 1.
4. Drehen Sie den Griff in die geschlossene Position, bis er einrastet 2.
Hierdurch wird das Netzteil im Gehäuse gesichert.
2
Abbildung 4-18. Einbau des Netzteils
5. Schließen Sie das Netzkabel an das neue Netzteil an.
Die LEDs für die Statusanzeige an beiden Netzteilen und die LEDs für die
Fehleranzeige auf der Vorderseite des RA4100 sollten nun grün leuchten und
dadurch anzeigen, dass die Netzteilredundanz wiederhergestellt ist.
Leuchtet die LED an der Lüfterbaugruppe gelb, wurde bei mindestens einem
der drei Lüfter im Array ein Fehler erkannt. Das Modul ist hot-pluggable und
lässt sich deshalb bei laufendem Betrieb problemlos austauschen.
1
