Der andere Verbindungstyp wird Fibre Channel Arbitrated Loop (FC-AL)
genannt. Das FC-AL ist eine serielle Schnittstelle, die logische Punkt-zu-
Punkt-Verbindungen zwischen Ports auf dem Loop herstellt. Das FC-AL kann
mehrere RA4100-Einheiten und mehrere Server umfassen. Die Bandbreite
eines FC-AL wird von allen Ports des Loops gemeinsam genutzt. Ein
einzelnes Paar von Ports auf dem Loop tauscht Daten miteinander aus,
während die anderen Ports des Loops als Verstärker dienen.
Das Arbitrated Loop enthält ein Gerät namens Compaq Fibre Channel Storage
Hub, das das Überbrücken jedes Ports des Geräts ermöglicht. Diese
Überbrückungsfunktion gewährleistet den fortlaufenden Betrieb des Loops für
den Fall, dass ein angeschlossener Port fehlerhaft ist. Wenn ein Gerät auf dem
Arbitrated Loop fehlerhaft ist, wird es einfach überbrückt.
HINWEIS: Informationen zu Switch-Geräten finden Sie in Kapitel 2 dieses Handbuchs
sowie in der Benutzerdokumentation.

Punkt-zu-Punkt-Verbindung

Die einfachste Verbindungsmethode für ein Fibre Channel-Kabel ist die
Punkt-zu-Punkt-Verbindung zwischen einem Server und einem externen
RA4100. Abbildung D-1 zeigt eine vereinfachte Punkt-zu-Punkt-Verbindung.

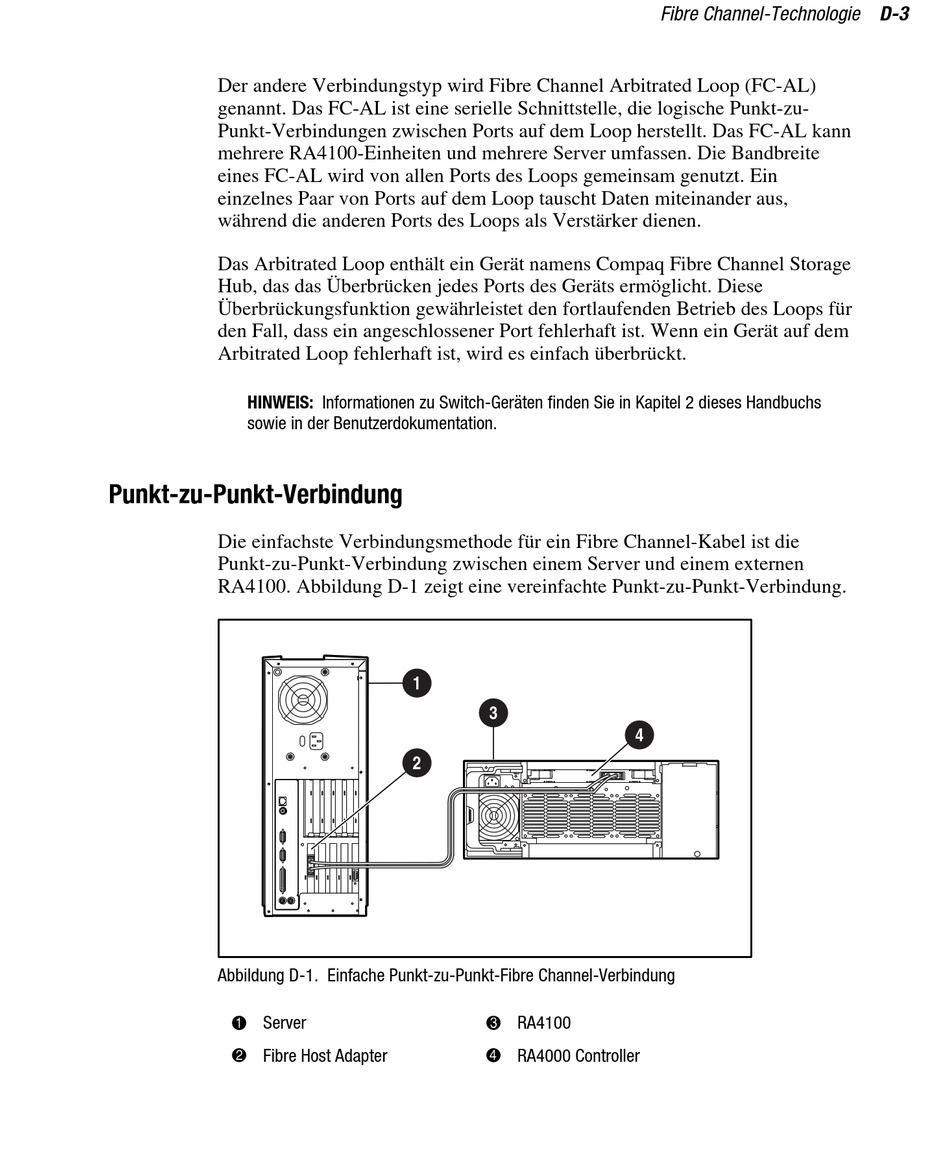

Abbildung D-1. Einfache Punkt-zu-Punkt-Fibre Channel-Verbindung
1 Server
2 Fibre Host Adapter
1
3
2
3 RA4100
4 RA4000 Controller
Fibre Channel-Technologie D-3
