E-16 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
Die Daten des ursprünglichen logischen Laufwerks werden "im
oberen Bereich" über alle physischen Laufwerke neu verteilt.
Ein neues logisches Laufwerk wird "im unteren Bereich" aller
Daz-9-14.EPS
physischen Laufwerke erstellt.

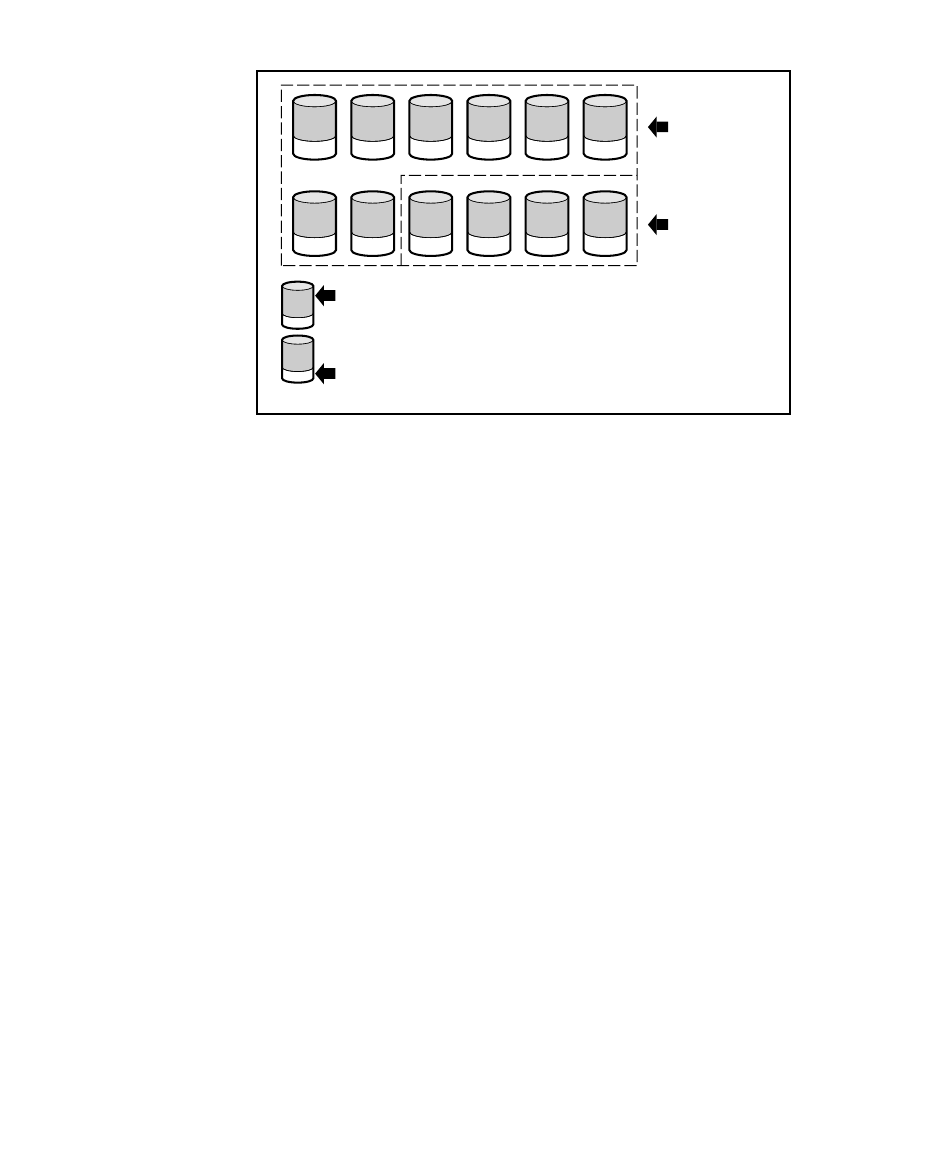

Abbildung E-10. Erweiterte Speicherkapazität des Arrays mit einem zweiten
logischen Laufwerk
Zum Beispiel: Angenommen, Sie haben zwei Compaq RA4100 Einheiten mit
insgesamt 10 Laufwerken, und Sie möchten dieses Array auf die vom RA4000
Controller unterstützte maximale Anzahl von 12 Laufwerken erweitern.
Führen Sie das Array Configuration Utility aus, und installieren Sie vier
entsprechende Laufwerke in den leeren Laufwerksschächten. An dieser Stelle
entspricht das Array Abbildung E-9, wobei die Originaldaten (ursprüngliches
logisches Laufwerk) durch graue Laufwerke und die neuen Laufwerke weiß
dargestellt sind. Führen Sie das Array Configuration Utility aus, das auf der
Compaq SmartStart and Support Software CD enthalten ist.
Der RA4000 Controller verteilt die Daten anschließend mit der ursprünglich
verwendeten Fehlertoleranzmethode gleichmäßig auf alle Laufwerke. Es
handelt sich immer noch um das erste logische Laufwerk, aber es umfasst jetzt
12 statt 10 Laufwerke. Das Array Configuration Utility erkennt auf jedem
Laufwerk nicht verwendeten Speicherplatz (weil jedes Laufwerk nur noch
10/12 der vorherigen Datenmenge enthält). Mit Hilfe des Programms können
Sie ein zweites logisches Laufwerk konfigurieren, das mit eigener Fehler-
toleranz über den zusätzlichen Speicherplatz aller Laufwerke verteilt wird.
Wenn dieser Prozess abgeschlossen ist, werden beide Laufwerke (eines mit
den Originaldaten und das neue leere) in ein einzelnes Array konfiguriert, das
über mehr Speicherkapazität als das alte verfügt. Jetzt entspricht das Array
dem in Abbildung E-10, bei dem die logischen Laufwerke in den
entsprechenden Schattierungen dargestellt sind.
Ursprüngliches
logisches
Laufwerk
Hinzugefügte
physische
Laufwerke
