LED-Anzeigen

Vorderseite

Das RA4100 ist mit einer Reihe von LED-Anzeigen ausgestattet, die an
wichtigen Komponenten angebracht sind. Mit Ausnahme der LEDs an der
Vorderseite beziehen sich diese nur auf einzelne Komponenten.
Das RA4100 weist an der Vorderseite die folgenden LED-Anzeigen auf.

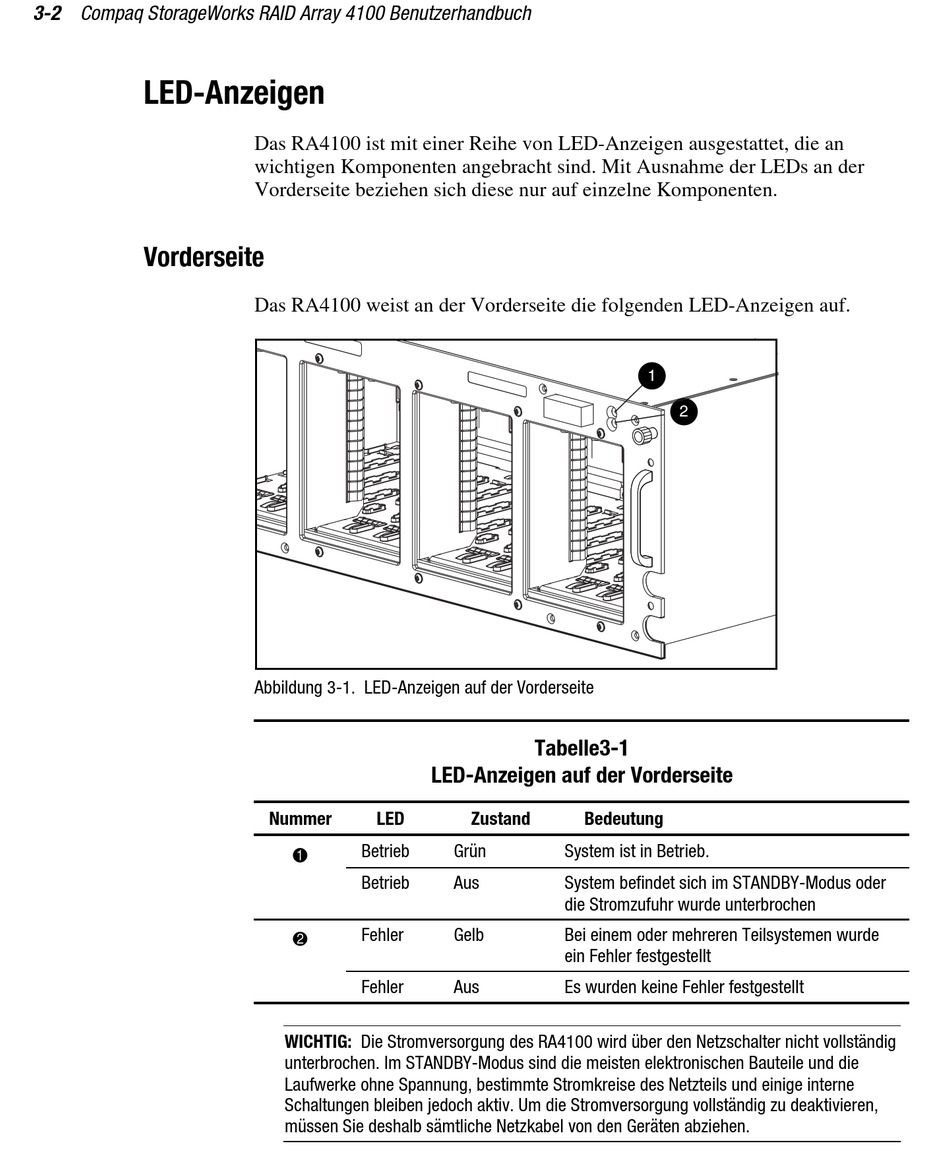

Abbildung 3-1. LED-Anzeigen auf der Vorderseite
LED-Anzeigen auf der Vorderseite
Nummer LED
Betrieb
1
Betrieb
Fehler
2
Fehler
WICHTIG: Die Stromversorgung des RA4100 wird über den Netzschalter nicht vollständig
unterbrochen. Im STANDBY-Modus sind die meisten elektronischen Bauteile und die
Laufwerke ohne Spannung, bestimmte Stromkreise des Netzteils und einige interne
Schaltungen bleiben jedoch aktiv. Um die Stromversorgung vollständig zu deaktivieren,
müssen Sie deshalb sämtliche Netzkabel von den Geräten abziehen.
Tabelle3-1
Zustand Bedeutung
Grün System ist in Betrieb.
Aus System befindet sich im STANDBY-Modus oder
die Stromzufuhr wurde unterbrochen
Gelb Bei einem oder mehreren Teilsystemen wurde
ein Fehler festgestellt
Aus Es wurden keine Fehler festgestellt
1
2
