3. Installieren Sie an den Anschlussbuchsen des Fibre Channel SAN
Switch 16 insgesamt 6 GBIC-Module (Gigabit-Schnittstellenkonverter).
In dieser Konfiguration sind für das Speicher-Subsystem bis zu vier und
je Server ein Anschluss erforderlich.

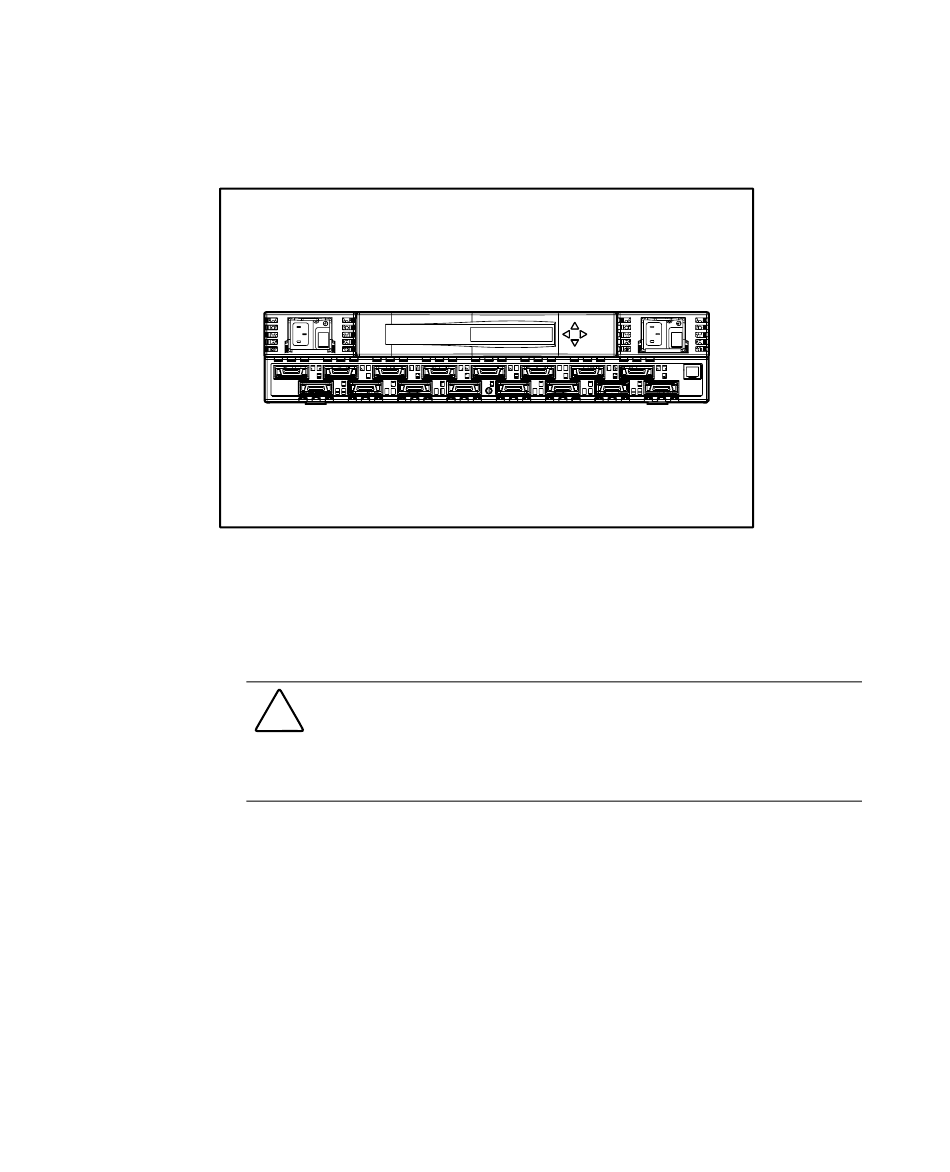

Abbildung 2-14. Position der Anschlussbuchsen am SAN Switch 16
(Rückansicht)
4. Schließen Sie die freien Enden der Fibre Channel-Kabel vom Speicher-
Subsystem und den Servern an die Fibre Channel-Anschlüsse auf der
Switch-Vorderseite an.
ACHTUNG: Sorgen Sie dafür, dass die Fibre Channel-Kabel durch Kabelbinder
oder andere Befestigungen gehalten werden, damit die Gewichtsbelastung an
den Fibre Channel-Anschlüssen möglichst gering ist. Dies ist erforderlich, um
einen Kabelbiegeradius von weniger als 8 cm am Anschluss bzw. entlang des
Kabels zu verhindern.
5. Schließen Sie ein Netzkabel an den Switch an und schalten Sie den
Netzstrom ein.
Installation 2-25
