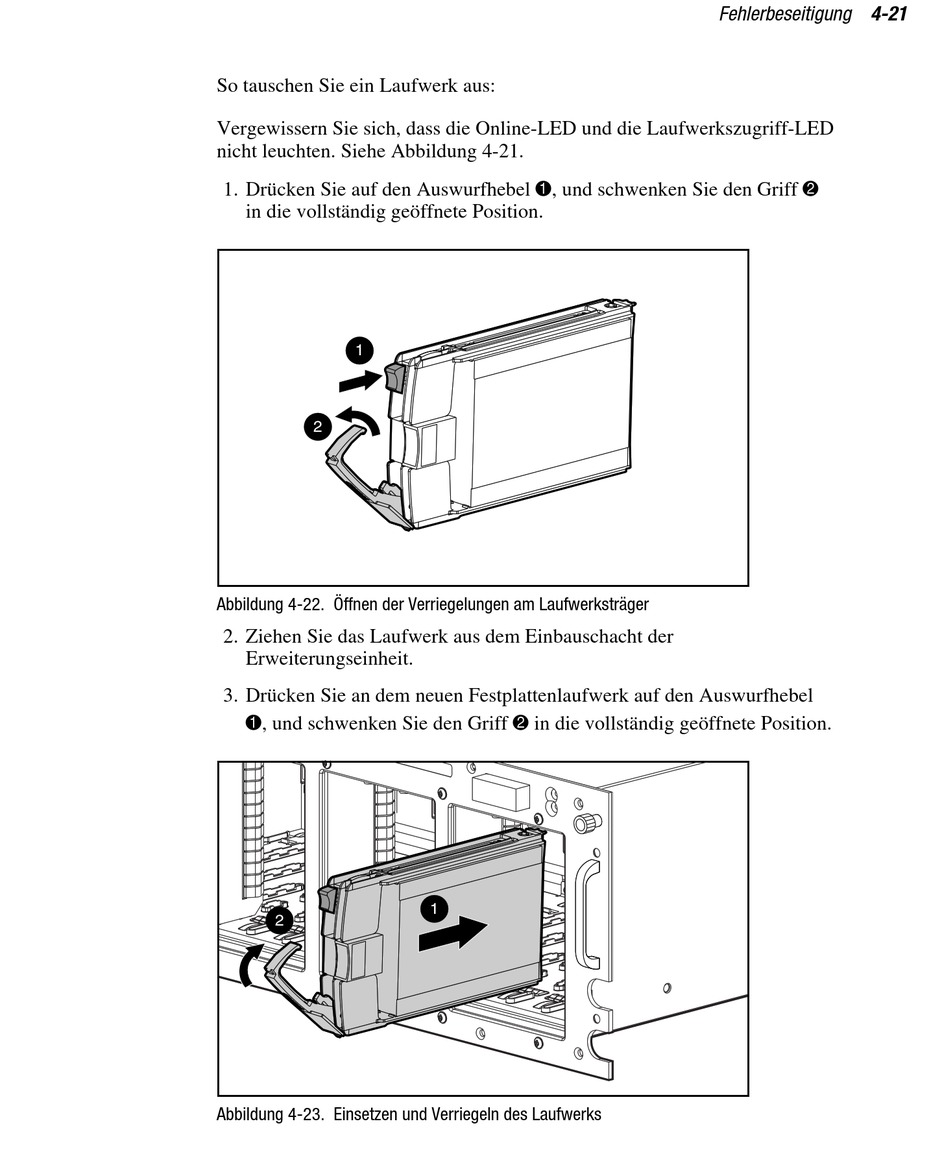

So tauschen Sie ein Laufwerk aus:
Vergewissern Sie sich, dass die Online-LED und die Laufwerkszugriff-LED
nicht leuchten. Siehe Abbildung 4-21.
1. Drücken Sie auf den Auswurfhebel 1, und schwenken Sie den Griff 2
in die vollständig geöffnete Position.
1
2
Abbildung 4-22. Öffnen der Verriegelungen am Laufwerksträger
2. Ziehen Sie das Laufwerk aus dem Einbauschacht der
Erweiterungseinheit.
3. Drücken Sie an dem neuen Festplattenlaufwerk auf den Auswurfhebel
1, und schwenken Sie den Griff 2 in die vollständig geöffnete Position.
2
Abbildung 4-23. Einsetzen und Verriegeln des Laufwerks
1
Fehlerbeseitigung 4-21
