2-14 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch

Einbau der Hot-Pluggable-Laufwerke

So bauen Sie die Hot-Pluggable-Laufwerke ein: im RA4100:
1. Wählen Sie die Einschubposition (SCSI-ID) für das Laufwerk.
2. Anhand der Markierungen an der Frontabdeckung der
Erweiterungseinheit können Sie die korrekte Position des
Laufwerksträgers ermitteln.
3. Drücken Sie an dem neuen Laufwerk auf den Auswurfhebel, und
schwenken Sie diesen in die vollständig geöffnete Stellung.
1
2

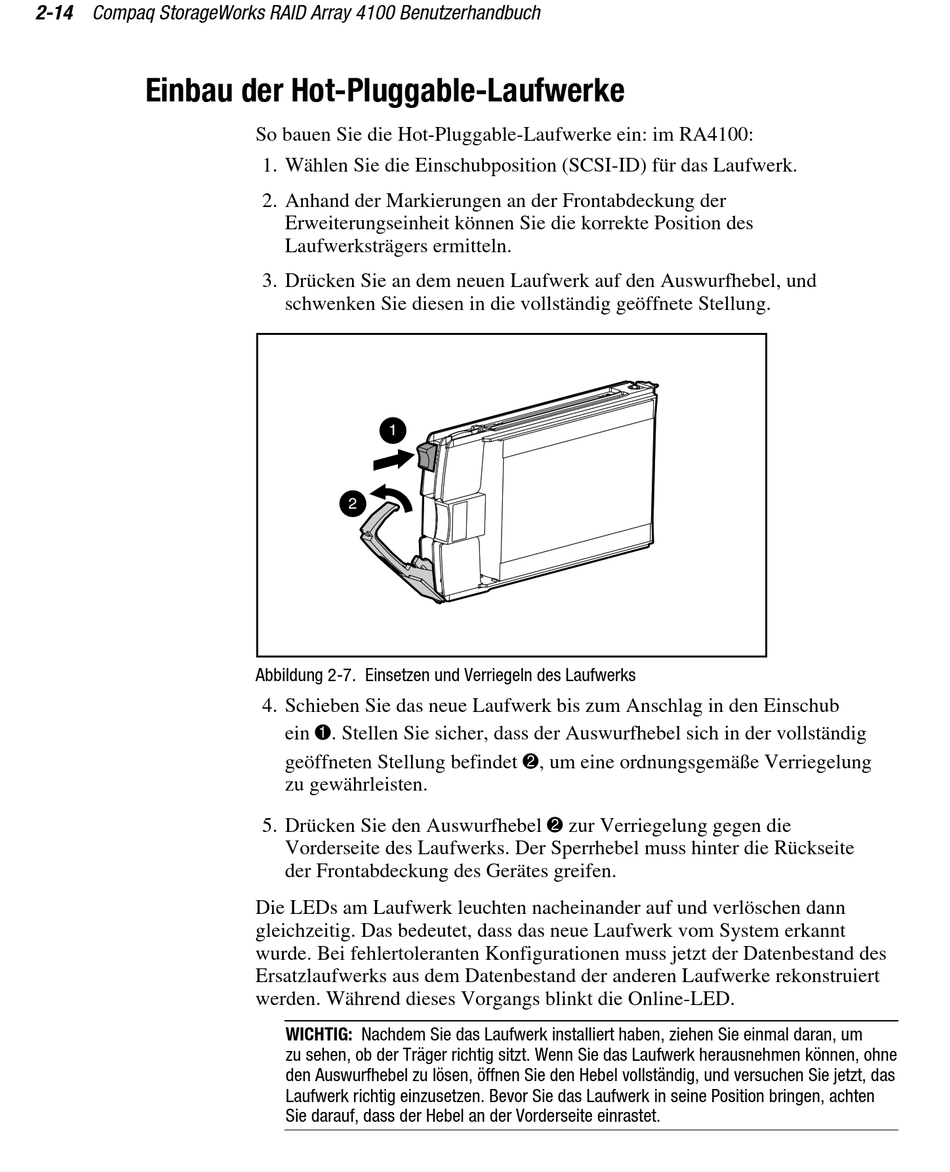

Abbildung 2-7. Einsetzen und Verriegeln des Laufwerks
4. Schieben Sie das neue Laufwerk bis zum Anschlag in den Einschub
ein 1. Stellen Sie sicher, dass der Auswurfhebel sich in der vollständig
geöffneten Stellung befindet 2, um eine ordnungsgemäße Verriegelung
zu gewährleisten.
5. Drücken Sie den Auswurfhebel 2 zur Verriegelung gegen die
Vorderseite des Laufwerks. Der Sperrhebel muss hinter die Rückseite
der Frontabdeckung des Gerätes greifen.
Die LEDs am Laufwerk leuchten nacheinander auf und verlöschen dann
gleichzeitig. Das bedeutet, dass das neue Laufwerk vom System erkannt
wurde. Bei fehlertoleranten Konfigurationen muss jetzt der Datenbestand des
Ersatzlaufwerks aus dem Datenbestand der anderen Laufwerke rekonstruiert
werden. Während dieses Vorgangs blinkt die Online-LED.
WICHTIG: Nachdem Sie das Laufwerk installiert haben, ziehen Sie einmal daran, um
zu sehen, ob der Träger richtig sitzt. Wenn Sie das Laufwerk herausnehmen können, ohne
den Auswurfhebel zu lösen, öffnen Sie den Hebel vollständig, und versuchen Sie jetzt, das
Laufwerk richtig einzusetzen. Bevor Sie das Laufwerk in seine Position bringen, achten
Sie darauf, dass der Hebel an der Vorderseite einrastet.
