4-8 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
3

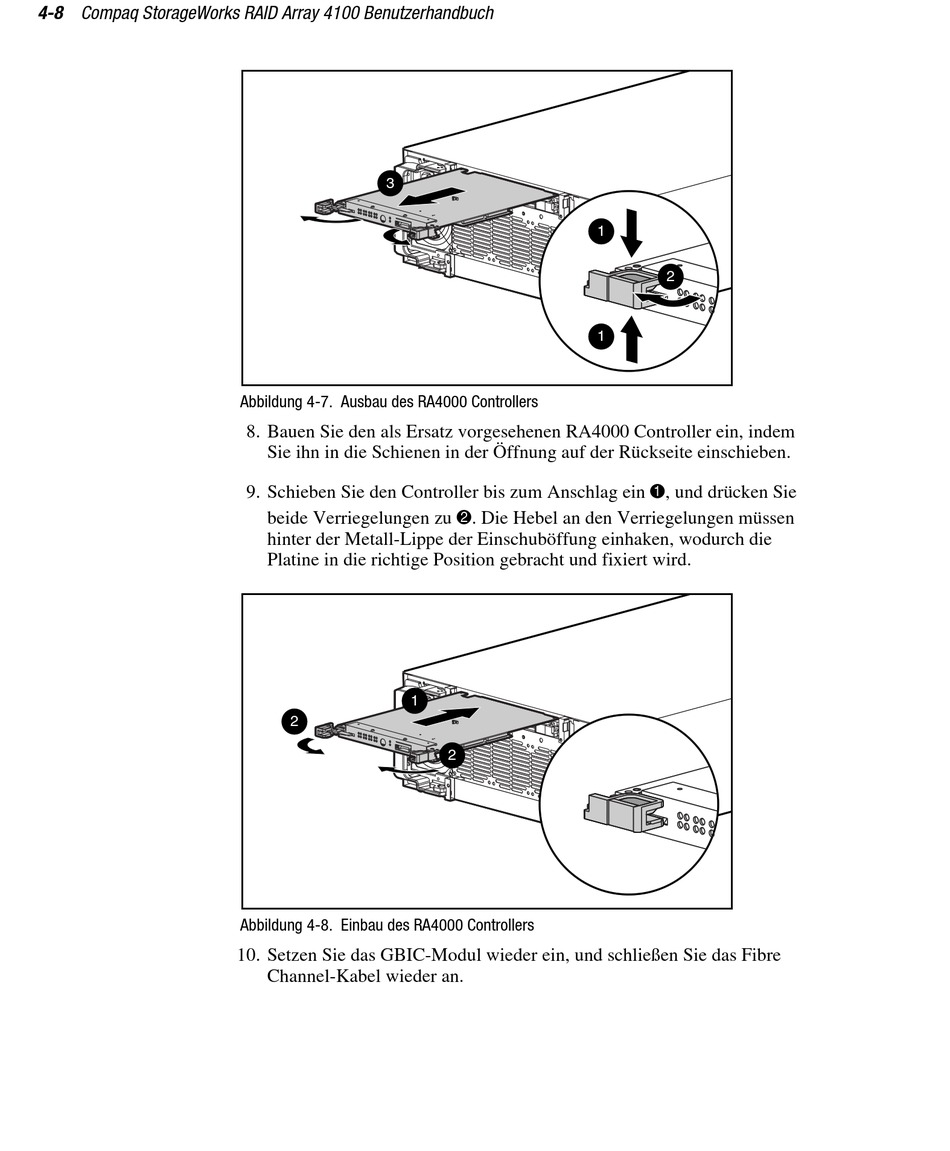

Abbildung 4-7. Ausbau des RA4000 Controllers
8. Bauen Sie den als Ersatz vorgesehenen RA4000 Controller ein, indem
Sie ihn in die Schienen in der Öffnung auf der Rückseite einschieben.
9. Schieben Sie den Controller bis zum Anschlag ein 1, und drücken Sie
beide Verriegelungen zu 2. Die Hebel an den Verriegelungen müssen
hinter der Metall-Lippe der Einschuböffung einhaken, wodurch die
Platine in die richtige Position gebracht und fixiert wird.
2
Abbildung 4-8. Einbau des RA4000 Controllers
10. Setzen Sie das GBIC-Modul wieder ein, und schließen Sie das Fibre
Channel-Kabel wieder an.
