3. Schließen Sie Fibre Channel-Kabel an die am Storage Hub 12-Port
installierten GBIC-Module an.
4. Überprüfen Sie den festen Sitz aller Kabelanschlüsse.

Installieren des FC-AL Switch

Das RAID Array 4100 unterstützt den Compaq StorageWorks FC-AL Switch.
Installieren des FC-AL Switch
Der FC-AL Switch bietet einen zentralen Anschlusspunkt für den Fibre Channel
Arbitrated Loop und sollte an einer dafür günstigen Stelle montiert werden.
So installieren Sie den FC-AL Switch:
1. Ermitteln Sie eine geeignete Position im Rack oder an einem anderen
Standort. Weitere Informationen zur Montage des FC-AL Switch in einem
Rack finden Sie in der Dokumentation im Lieferumfang des Geräts.
2. Installieren Sie an jeder zu verwendenden Anschlussbuchse des FC-AL
Switch ein GBIC-Modul (Gigabit-Schnittstellenkonverter).
St or ag
eW or ks
init
fau lt
pow er res et
link
fau lt

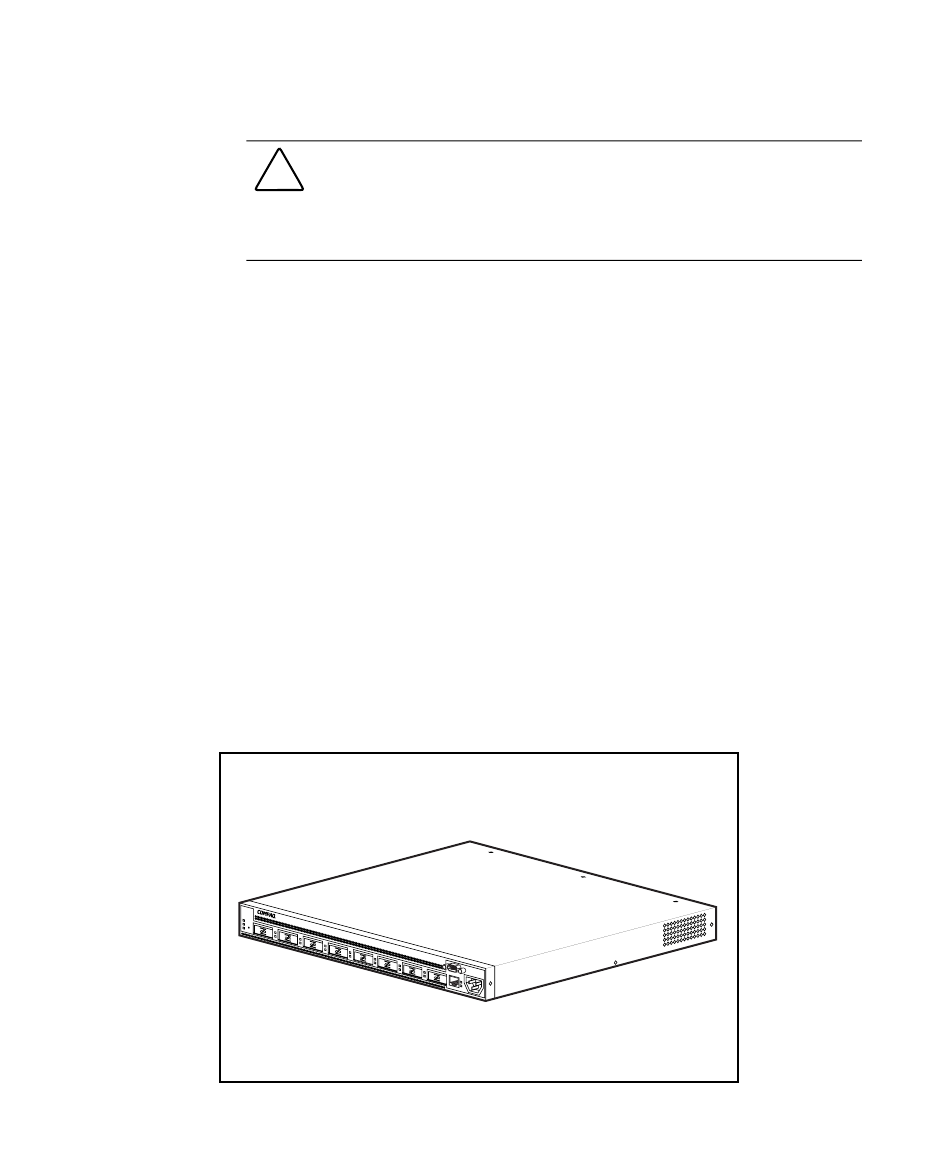

Abbildung 2-10. Position der Anschlussbuchsen am FC-AL Switch (Rückansicht)
ACHTUNG: Sorgen Sie dafür, dass die Fibre Channel-Kabel durch Kabelbinder
oder andere Befestigungen gehalten werden, damit die Gewichtsbelastung an
den Fibre Channel-Anschlüssen möglichst gering ist. Dies ist erforderlich, um
einen Kabelbiegeradius von weniger als 8 cm am Anschluss bzw. entlang des
Kabels zu verhindern.
link
fau lt
link
fau lt
link
fau lt
link
fau lt
link
fau lt
RS -23
2
link
fau lt
act
Eth ern
link
et
Installation 2-17
