Installieren des Storage Hub 12-Port

3. Schließen Sie Fibre Channel-Kabel an die am Storage Hub 7-Port
installierten GBIC-Module an.
ACHTUNG: Sorgen Sie dafür, dass die Fibre Channel-Kabel durch Kabelbinder
oder andere Befestigungen gehalten werden, damit die Gewichtsbelastung an
den Fibre Channel-Anschlüssen möglichst gering ist. Dies ist erforderlich, um
einen Kabelbiegeradius von weniger als 8 cm am Anschluss bzw. entlang des
Kabels zu verhindern.
4. Überprüfen Sie den festen Sitz aller Kabelanschlüsse.
Der Storage Hub 12-Port bietet einen zentralen Anschlusspunkt für die
Möglichkeiten des Fibre Channel Arbitrated Loop und sollte an einem dafür
günstigen Standort montiert werden.
So installieren Sie den Storage Hub 12-Port:
1. Ermitteln Sie eine geeignete Position im Rack oder an einem anderen
Standort. Weitere Informationen zum Einbau des Storage Hub in einem
Rack finden Sie in der Dokumentation im Lieferumfang des Geräts.
2. Installieren Sie an jeder Anschlussbuchse des Storage Hub 12-Port,
die verwendet werden soll, ein GBIC-Modul (GigaBit-Schnittstellen-
konverter).

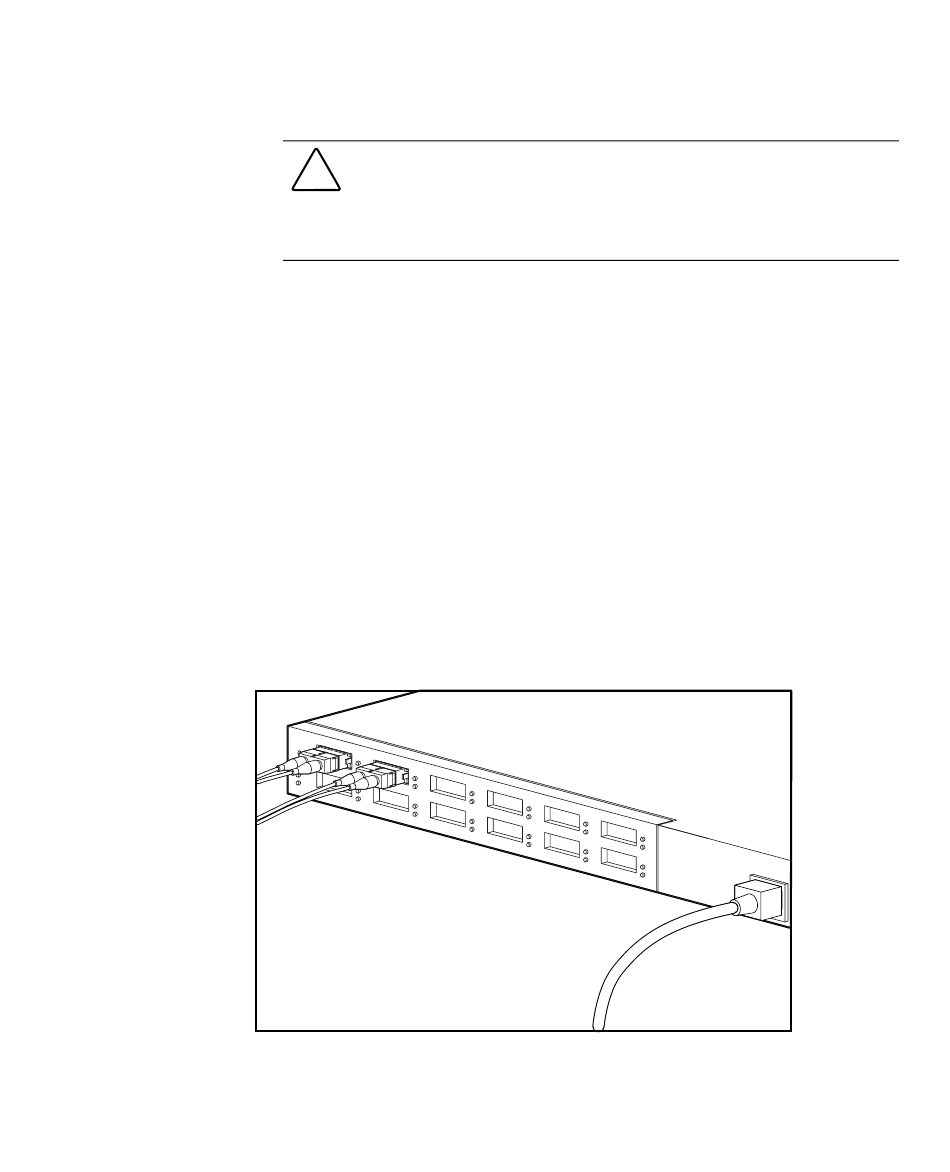

Abbildung 2-9. Anordnung der Anschlussbuchsen des Storage Hub 12-Port
(Rückansicht)
