Austauschen des RA4000 Controller-Cache

WICHTIG: Wenn der RA4000 Controller-Cache durch einen Cache-Speicher der gleichen
Größe ersetzt wird, muss das System nicht ausgeschaltet werden. Wenn Sie ein Upgrade
des Cache-Speichers durchführen oder einen neuen RA4000 Controller installieren,
müssen Sie das System ausschalten.
1. Wenn Sie ein Upgrade des Cache-Speichers durchführen oder einen
neuen RA4000 Controller installieren, schalten Sie die an das RA4100
angeschlossenen Server aus, und schalten Sie dann das RA4100 aus.
2. Ziehen Sie das Fibre Channel-Kabel vom vorhandenen RA4000
Controller ab, und nehmen Sie den entsprechenden GBIC ab.
3. Drücken Sie die vorderen Verriegelungen zusammen 1, und schwenken
Sie die beiden Auswurfhebel 2, die den RA4000 Controller sichern, in
die geöffnete Stellung.
4. Bauen Sie den RA4000 Controller aus, indem Sie ihn gerade aus dem
Gehäuse 3 herausziehen.

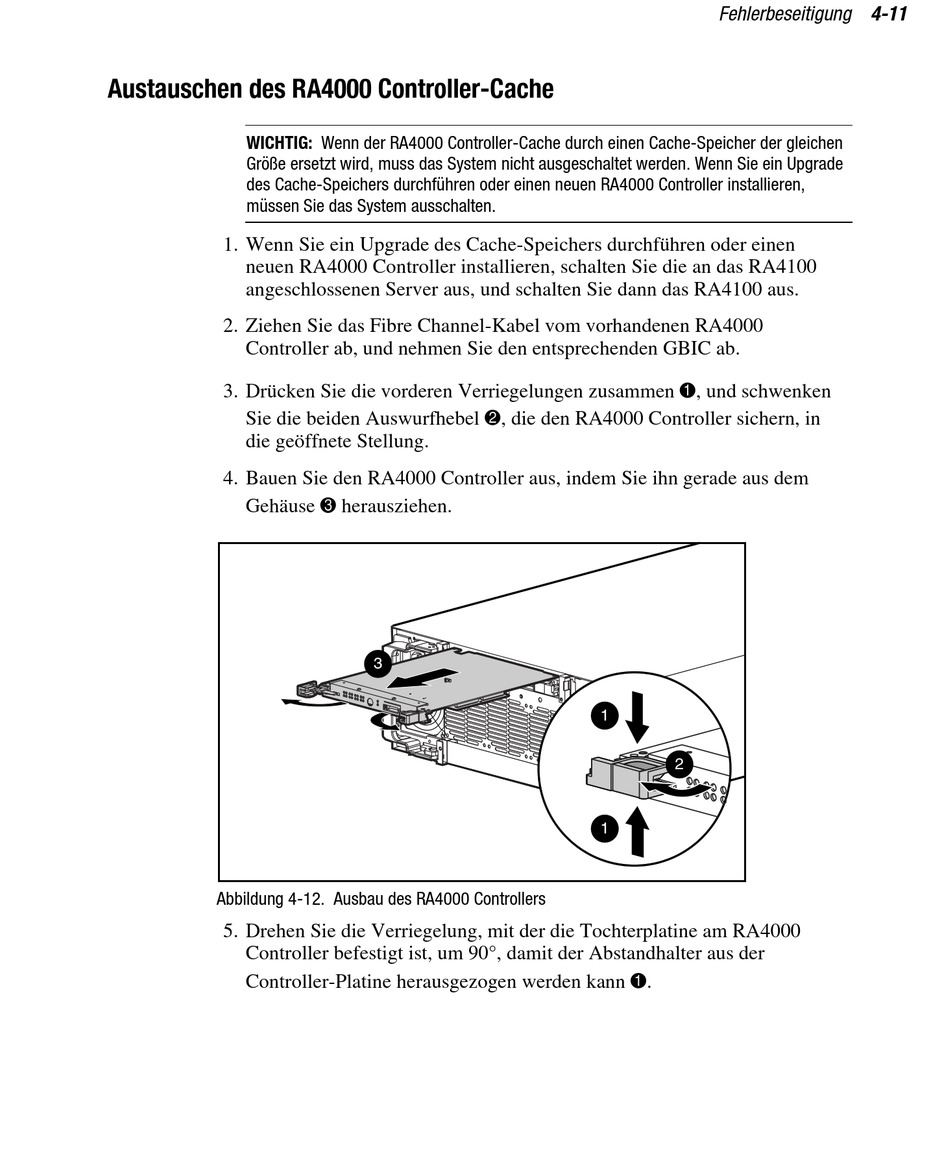

Abbildung 4-12. Ausbau des RA4000 Controllers
5. Drehen Sie die Verriegelung, mit der die Tochterplatine am RA4000
Controller befestigt ist, um 90°, damit der Abstandhalter aus der
Controller-Platine herausgezogen werden kann 1.
3
Fehlerbeseitigung 4-11
