4-22 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch

Fibre Channel Storage Hub LED-Anzeigen

4. Schieben Sie das neue Laufwerk bis zum Anschlag in den Einschub ein
1, aus dem Sie das andere Laufwerk entfernt haben. Stellen Sie sicher,
dass der Auswurfhebel sich in der vollständig geöffneten Position
befindet, um eine korrekte Verriegelung zu gewährleisten.
5. Drücken Sie den Auswurfhebel zur Verriegelung gegen die Vorderseite
des Laufwerks. Der Sperrhebel muss hinter die Rückseite der
Frontabdeckung des Gerätes greifen.
Die LEDs am Laufwerk leuchten nacheinander auf und verlöschen dann
gleichzeitig. Das bedeutet, dass das neue Laufwerk vom System erkannt
wurde. Bei fehlertoleranten Konfigurationen muss jetzt der Datenbestand des
Ersatzlaufwerks aus dem Datenbestand der anderen Laufwerke rekonstruiert
werden. Während des Wiederherstellungsvorgangs blinkt die Online-LED
(siehe Abbildung 4-21).
Storage Hub 7-Port
Der Fibre Channel Storage Hub 7-Port verfügt über zwei LED-Reihen. Die
obere, grüne LED leuchtet, wenn ein GBIC korrekt in der Anschlussbuchse
installiert ist.

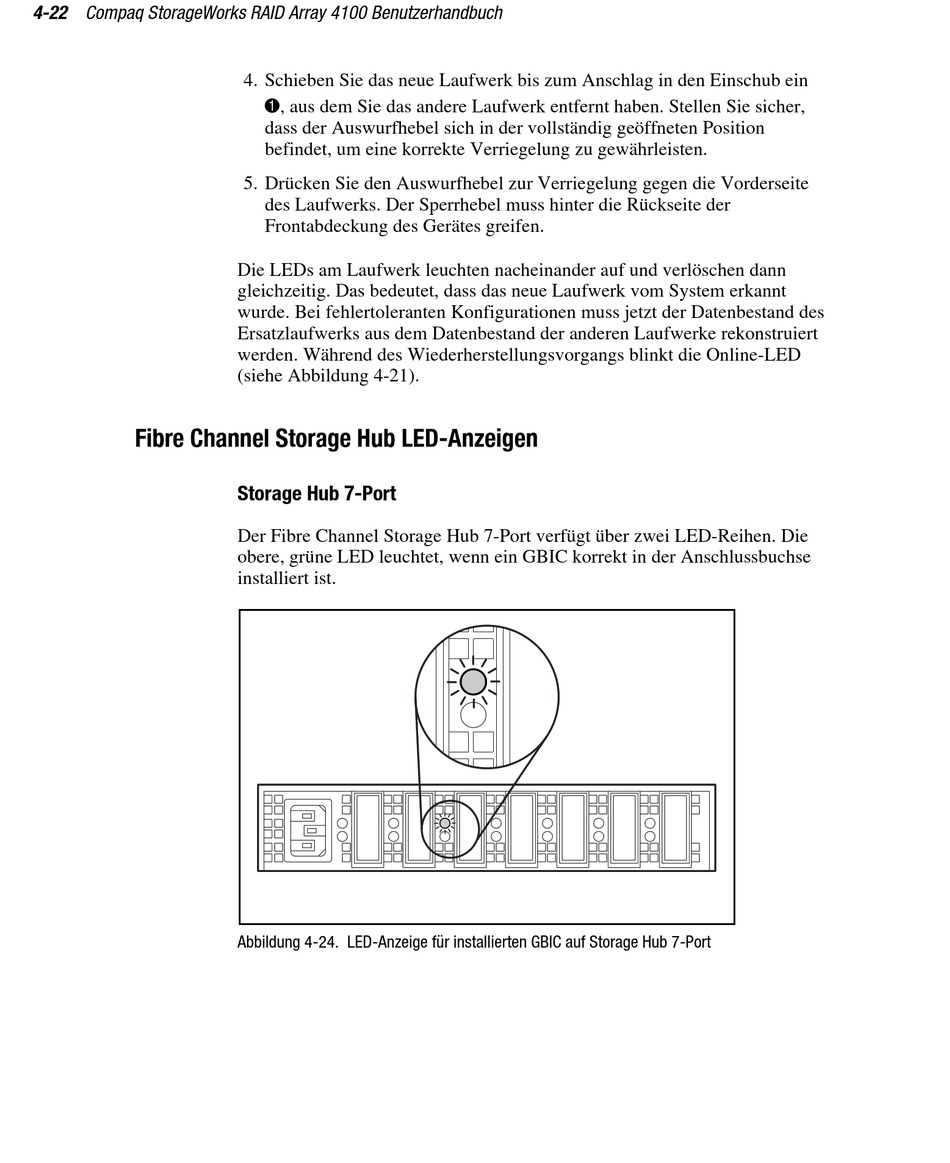

Abbildung 4-24. LED-Anzeige für installierten GBIC auf Storage Hub 7-Port
