Komponenten auf der Rückseite

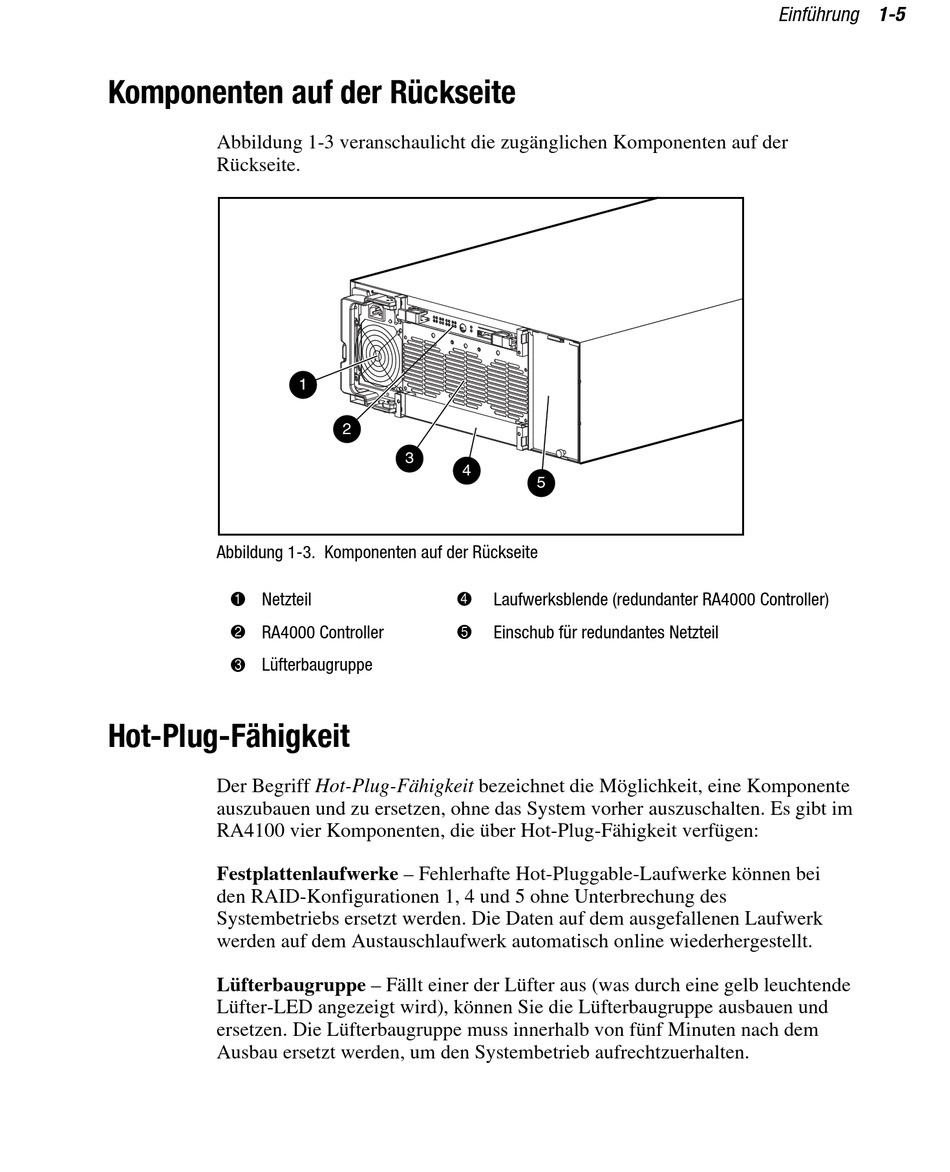

Abbildung 1-3 veranschaulicht die zugänglichen Komponenten auf der
Rückseite.
Abbildung 1-3. Komponenten auf der Rückseite
1 Netzteil
2 RA4000 Controller
3 Lüfterbaugruppe
Hot-Plug-Fähigkeit
Der Begriff Hot-Plug-Fähigkeit bezeichnet die Möglichkeit, eine Komponente
auszubauen und zu ersetzen, ohne das System vorher auszuschalten. Es gibt im
RA4100 vier Komponenten, die über Hot-Plug-Fähigkeit verfügen:
Festplattenlaufwerke – Fehlerhafte Hot-Pluggable-Laufwerke können bei
den RAID-Konfigurationen 1, 4 und 5 ohne Unterbrechung des
Systembetriebs ersetzt werden. Die Daten auf dem ausgefallenen Laufwerk
werden auf dem Austauschlaufwerk automatisch online wiederhergestellt.
Lüfterbaugruppe – Fällt einer der Lüfter aus (was durch eine gelb leuchtende
Lüfter-LED angezeigt wird), können Sie die Lüfterbaugruppe ausbauen und
ersetzen. Die Lüfterbaugruppe muss innerhalb von fünf Minuten nach dem
Ausbau ersetzt werden, um den Systembetrieb aufrechtzuerhalten.
1
2
3
4
4
5
5
Laufwerksblende (redundanter RA4000 Controller)
Einschub für redundantes Netzteil
Einführung 1-5
