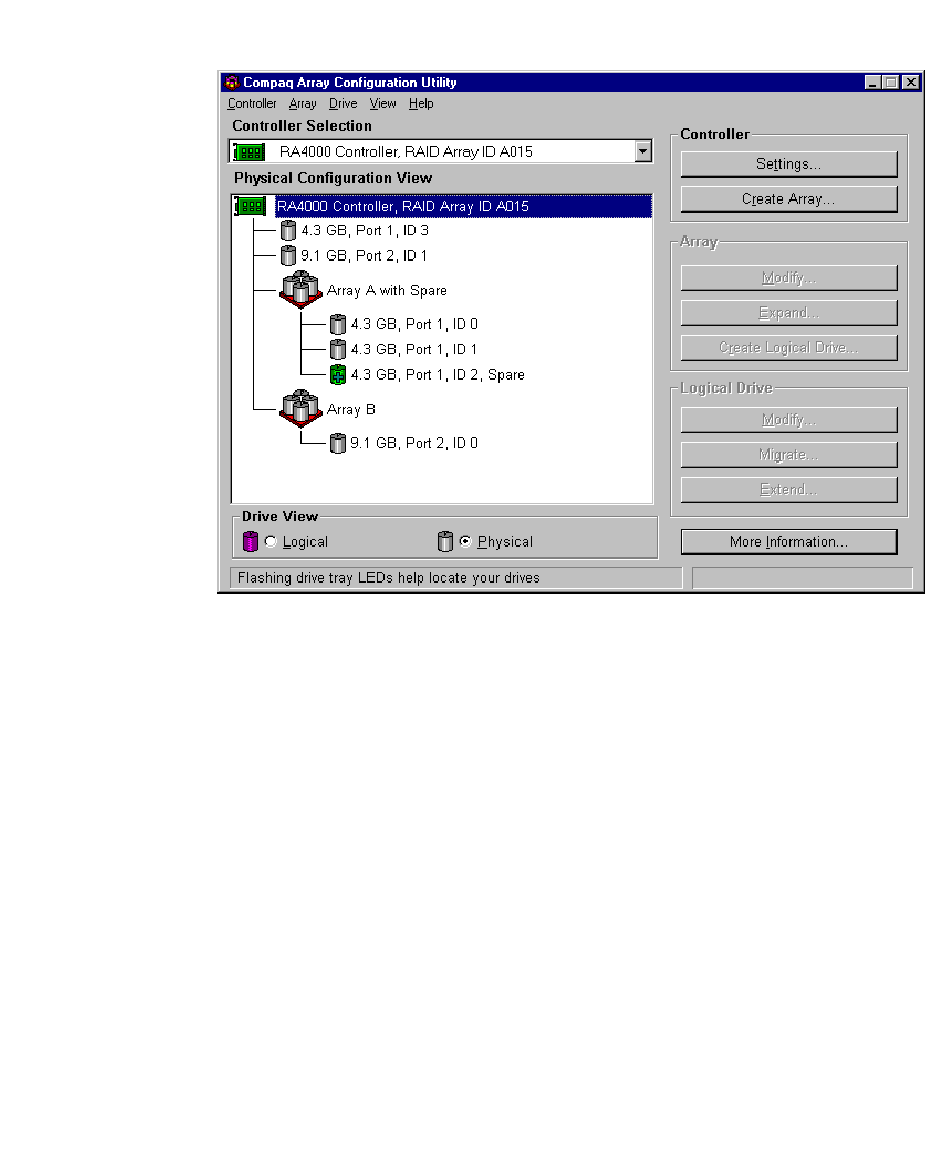

Abbildung 5-20. Listenfeld Configuration View (Konfigurationsansicht)
Für jeden Controller werden die Drive Arrays, die logischen Laufwerke und
die physischen Laufwerke aufgelistet, die für diesen Controller konfiguriert
sind. Verwenden Sie die Optionen unter Drive View (Laufwerksansicht), um
die Ansicht der physischen oder der logischen Konfiguration auszuwählen.
Abbildung 5-20 zeigt die physische Ansicht eines RA4000 Controllers in
Steckplatz 1. Unter dem Controller sind zwei nicht zugewiesene Laufwerke
aufgeführt: ein 9,1-GB- und ein 4,3-GB-Laufwerk. Dieser Controller verfügt
über zwei Drive Arrays, die mit Array A und Array B bezeichnet sind und
jeweils mehrere Laufwerken im jeweiligen Array umfassen. Array A verfügt
über ein Online-Ersatzlaufwerk.
HINWEIS: Wenn Sie im Listenfeld Configuration View ein Element ausgewählt haben
(Controller, Array, logisches Laufwerk, physisches Laufwerk), beginnen die LEDs am
Laufwerksschacht zu blinken. Mit dieser Funktion können Sie einfach herausfinden, wo
sich ein bestimmtes physisches Laufwerk befindet oder welche externen Laufwerke an
den Controller angeschlossen sind.
Ausführen des Array Configuration Utility 5-29
