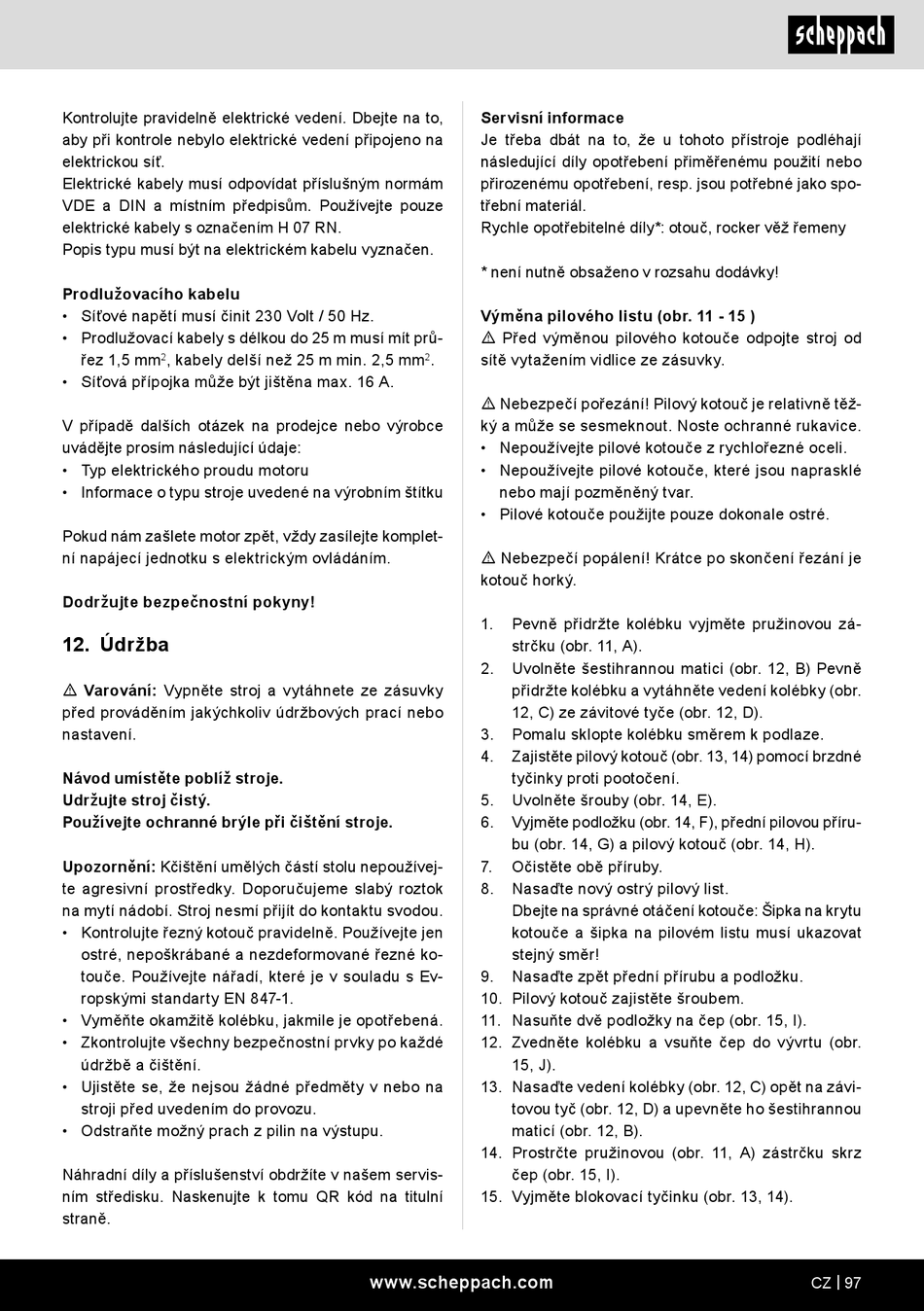

Scheppach HS730 Originalbetriebsanleitung Seite 97

Kontrolujte pravidelně elektrické vedení. Dbejte na to,
aby při kontrole nebylo elektrické vedení připojeno na
elektrickou síť.
Elektrické kabely musí odpovídat příslušným normám
VDE a DIN a místním předpisům. Používejte pouze
elektrické kabely s označením H 07 RN.
Popis typu musí být na elektrickém kabelu vyznačen.
Prodlužovacího kabelu
• Síťové napětí musí činit 230 Volt / 50 Hz.
• Prodlužovací kabely s délkou do 25 m musí mít prů-
řez 1,5 mm , kabely delší než 25 m min. 2,5 mm
2
• Síťová přípojka může být jištěna max. 16 A.
V případě dalších otázek na prodejce nebo výrobce
uvádějte prosím následující údaje:
• Typ elektrického proudu motoru
• Informace o typu stroje uvedené na výrobním štítku
Pokud nám zašlete motor zpět, vždy zasílejte komplet-
ní napájecí jednotku s elektrickým ovládáním.
Dodržujte bezpečnostní pokyny!
12. Údržba
m Varování: Vypněte stroj a vytáhnete ze zásuvky
před prováděním jakýchkoliv údržbových prací nebo
nastavení.
Návod umístěte poblíž stroje.
Udržujte stroj čistý.
Používejte ochranné brýle při čištění stroje.
Upozornění: Kčištění umělých částí stolu nepoužívej-
te agresivní prostředky. Doporučujeme slabý roztok
na mytí nádobí. Stroj nesmí přijít do kontaktu svodou.
• Kontrolujte řezný kotouč pravidelně. Používejte jen
ostré, nepoškrábané a nezdeformované řezné ko-
touče. Používejte nářadí, které je v souladu s Ev-
ropskými standarty EN 847-1.
• Vyměňte okamžitě kolébku, jakmile je opotřebená.
• Zkontrolujte všechny bezpečnostní prvky po každé
údržbě a čištění.
• Ujistěte se, že nejsou žádné předměty v nebo na
stroji před uvedením do provozu.
• Odstraňte možný prach z pilin na výstupu.
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spo-
třební materiál.
Rychle opotřebitelné díly*: otouč, rocker věž řemeny
* není nutně obsaženo v rozsahu dodávky!
Výměna pilového listu (obr. 11 - 15 )
m Před výměnou pilového kotouče odpojte stroj od
. sítě vytažením vidlice ze zásuvky.
2
m Nebezpečí pořezání! Pilový kotouč je relativně těž-
ký a může se sesmeknout. Noste ochranné rukavice.
• Nepoužívejte pilové kotouče z rychlořezné oceli.
• Nepoužívejte pilové kotouče, které jsou naprasklé
nebo mají pozměněný tvar.
• Pilové kotouče použijte pouze dokonale ostré.
m Nebezpečí popálení! Krátce po skončení řezání je
kotouč horký.
1. Pevně přidržte kolébku vyjměte pružinovou zá-
strčku (obr. 11, A).
2. Uvolněte šestihrannou matici (obr. 12, B) Pevně
přidržte kolébku a vytáhněte vedení kolébky (obr.
12, C) ze závitové tyče (obr. 12, D).
3. Pomalu sklopte kolébku směrem k podlaze.
4. Zajistěte pilový kotouč (obr. 13, 14) pomocí brzdné
tyčinky proti pootočení.
5. Uvolněte šrouby (obr. 14, E).
6. Vyjměte podložku (obr. 14, F), přední pilovou příru-
bu (obr. 14, G) a pilový kotouč (obr. 14, H).
7. Očistěte obě příruby.
8. Nasaďte nový ostrý pilový list.
Dbejte na správné otáčení kotouče: Šipka na krytu
kotouče a šipka na pilovém listu musí ukazovat
stejný směr!
9. Nasaďte zpět přední přírubu a podložku.
10. Pilový kotouč zajistěte šroubem.
11. Nasuňte dvě podložky na čep (obr. 15, I).
12. Zvedněte kolébku a vsuňte čep do vývrtu (obr.
15, J).
13. Nasaďte vedení kolébky (obr. 12, C) opět na závi-
tovou tyč (obr. 12, D) a upevněte ho šestihrannou
maticí (obr. 12, B).
14. Prostrčte pružinovou (obr. 11, A) zástrčku skrz
čep (obr. 15, I).
15. Vyjměte blokovací tyčinku (obr. 13, 14).
