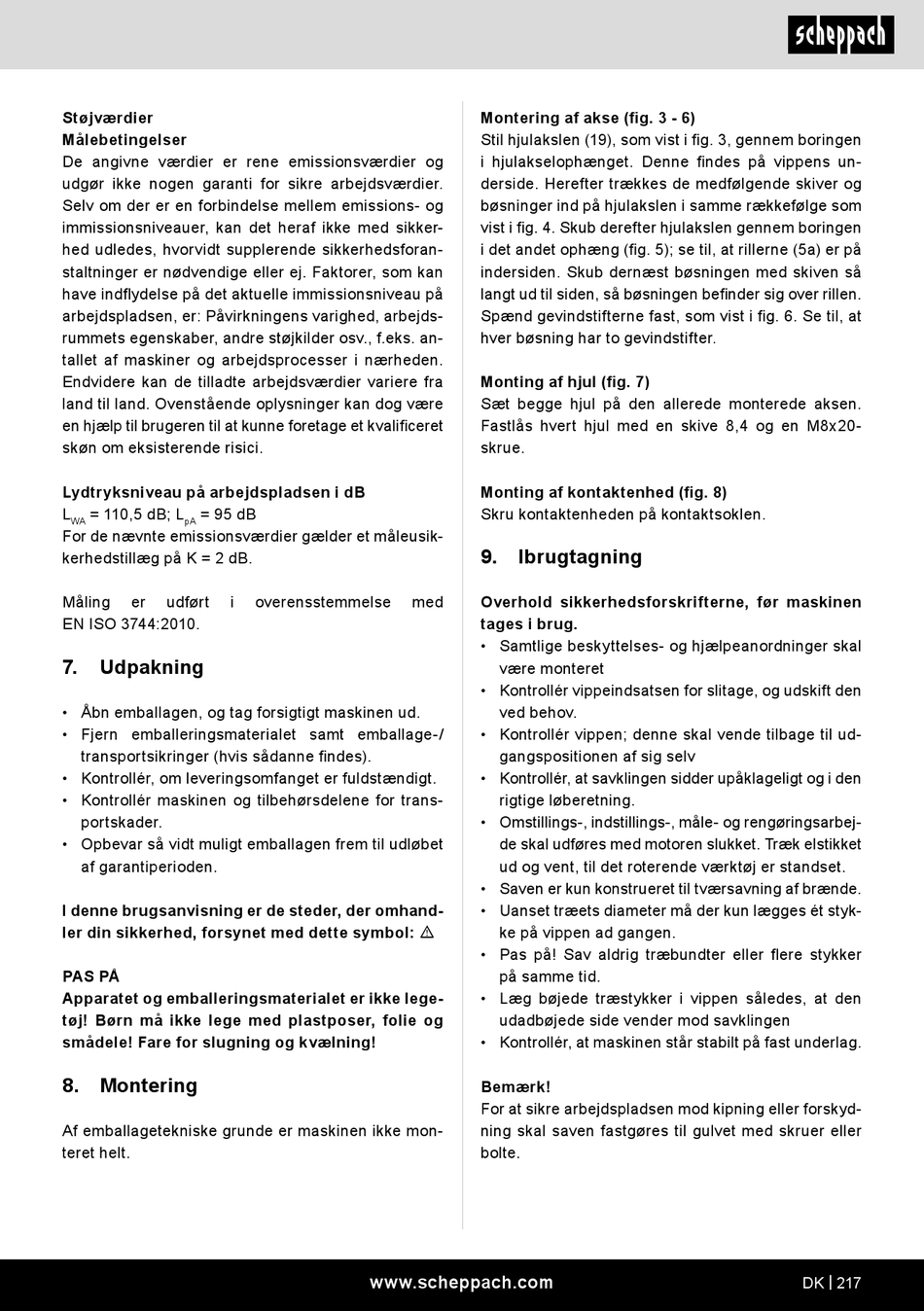

Scheppach HS730 Originalbetriebsanleitung Seite 217

Støjværdier
Målebetingelser
De angivne værdier er rene emissionsværdier og
udgør ikke nogen garanti for sikre arbejdsværdier.
Selv om der er en forbindelse mellem emissions- og
immissionsniveauer, kan det heraf ikke med sikker-
hed udledes, hvorvidt supplerende sikkerhedsforan-
staltninger er nødvendige eller ej. Faktorer, som kan
have indflydelse på det aktuelle immissionsniveau på
arbejdspladsen, er: Påvirkningens varighed, arbejds-
rummets egenskaber, andre støjkilder osv., f.eks. an-
tallet af maskiner og arbejdsprocesser i nærheden.
Endvidere kan de tilladte arbejdsværdier variere fra
land til land. Ovenstående oplysninger kan dog være
en hjælp til brugeren til at kunne foretage et kvalificeret
skøn om eksisterende risici.
Lydtryksniveau på arbejdspladsen i dB
L = 110,5 dB; L = 95 dB
WA pA
For de nævnte emissionsværdier gælder et måleusik-
kerhedstillæg på K = 2 dB.
Måling er udført i
EN ISO 3744:2010.
7. Udpakning
• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
I denne brugsanvisning er de steder, der omhand-
ler din sikkerhed, forsynet med dette symbol: m
PAS PÅ
Apparatet og emballeringsmaterialet er ikke lege-
tøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
8. Montering
Af emballagetekniske grunde er maskinen ikke mon-
teret helt.
overensstemmelse med
www.scheppach.com
Montering af akse (fig. 3 - 6)
Stil hjulakslen (19), som vist i fig. 3, gennem boringen
i hjulakselophænget. Denne findes på vippens un-
derside. Herefter trækkes de medfølgende skiver og
bøsninger ind på hjulakslen i samme rækkefølge som
vist i fig. 4. Skub derefter hjulakslen gennem boringen
i det andet ophæng (fig. 5); se til, at rillerne (5a) er på
indersiden. Skub dernæst bøsningen med skiven så
langt ud til siden, så bøsningen befinder sig over rillen.
Spænd gevindstifterne fast, som vist i fig. 6. Se til, at
hver bøsning har to gevindstifter.
Monting af hjul (fig. 7)
Sæt begge hjul på den allerede monterede aksen.
Fastlås hvert hjul med en skive 8,4 og en M8x20-
skrue.
Monting af kontaktenhed (fig. 8)
Skru kontaktenheden på kontaktsoklen.
9. Ibrugtagning
Overhold sikkerhedsforskrifterne, før maskinen
tages i brug.
• Samtlige beskyttelses- og hjælpeanordninger skal
være monteret
• Kontrollér vippeindsatsen for slitage, og udskift den
ved behov.
• Kontrollér vippen; denne skal vende tilbage til ud-
gangspositionen af sig selv
• Kontrollér, at savklingen sidder upåklageligt og i den
rigtige løberetning.
• Omstillings-, indstillings-, måle- og rengøringsarbej-
de skal udføres med motoren slukket. Træk elstikket
ud og vent, til det roterende værktøj er standset.
• Saven er kun konstrueret til tværsavning af brænde.
• Uanset træets diameter må der kun lægges ét styk-
ke på vippen ad gangen.
• Pas på! Sav aldrig træbundter eller flere stykker
på samme tid.
• Læg bøjede træstykker i vippen således, at den
udadbøjede side vender mod savklingen
• Kontrollér, at maskinen står stabilt på fast underlag.
Bemærk!
For at sikre arbejdspladsen mod kipning eller forskyd-
ning skal saven fastgøres til gulvet med skruer eller
bolte.
DK | 217
