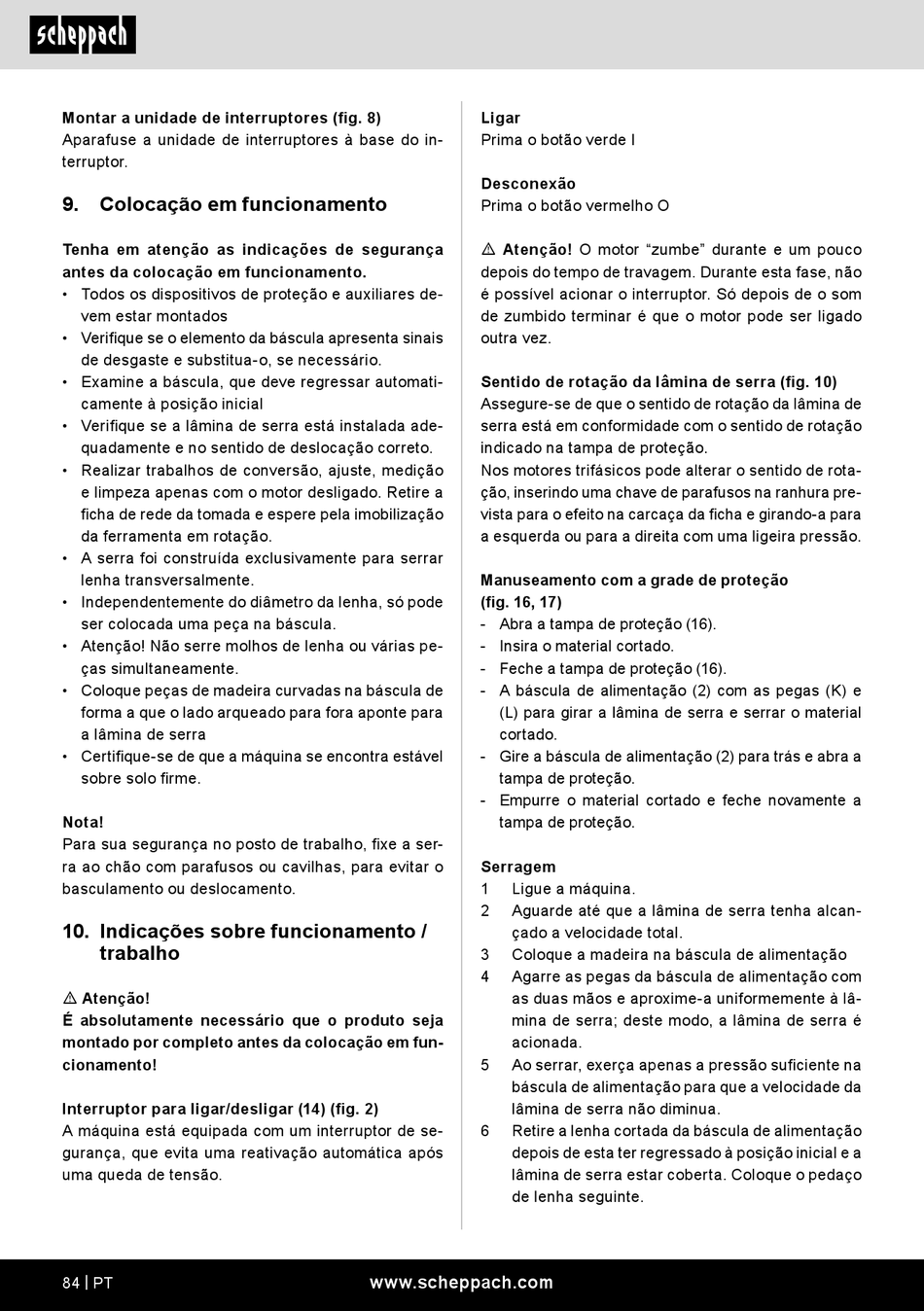

Scheppach HS730 Originalbetriebsanleitung Seite 313

Montar a unidade de interruptores (fig. 8)
Aparafuse a unidade de interruptores à base do in-
terruptor.
9. Colocação em funcionamento
Tenha em atenção as indicações de segurança
antes da colocação em funcionamento.
• Todos os dispositivos de proteção e auxiliares de-
vem estar montados
• Verifique se o elemento da báscula apresenta sinais
de desgaste e substitua-o, se necessário.
• Examine a báscula, que deve regressar automati-
camente à posição inicial
• Verifique se a lâmina de serra está instalada ade-
quadamente e no sentido de deslocação correto.
• Realizar trabalhos de conversão, ajuste, medição
e limpeza apenas com o motor desligado. Retire a
ficha de rede da tomada e espere pela imobilização
da ferramenta em rotação.
• A serra foi construída exclusivamente para serrar
lenha transversalmente.
• Independentemente do diâmetro da lenha, só pode
ser colocada uma peça na báscula.
• Atenção! Não serre molhos de lenha ou várias pe-
ças simultaneamente.
• Coloque peças de madeira curvadas na báscula de
forma a que o lado arqueado para fora aponte para
a lâmina de serra
• Certifique-se de que a máquina se encontra estável
sobre solo firme.
Nota!
Para sua segurança no posto de trabalho, fixe a ser-
ra ao chão com parafusos ou cavilhas, para evitar o
basculamento ou deslocamento.
10. Indicações sobre funcionamento /
trabalho
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
Interruptor para ligar/desligar (14) (fig. 2)
A máquina está equipada com um interruptor de se-
gurança, que evita uma reativação automática após
uma queda de tensão.
84 | PT
Ligar
Prima o botão verde I
Desconexão
Prima o botão vermelho O
m Atenção! O motor "zumbe" durante e um pouco
depois do tempo de travagem. Durante esta fase, não
é possível acionar o interruptor. Só depois de o som
de zumbido terminar é que o motor pode ser ligado
outra vez.
Sentido de rotação da lâmina de serra (fig. 10)
Assegure-se de que o sentido de rotação da lâmina de
serra está em conformidade com o sentido de rotação
indicado na tampa de proteção.
Nos motores trifásicos pode alterar o sentido de rota-
ção, inserindo uma chave de parafusos na ranhura pre-
vista para o efeito na carcaça da ficha e girando-a para
a esquerda ou para a direita com uma ligeira pressão.
Manuseamento com a grade de proteção
(fig. 16, 17)
- Abra a tampa de proteção (16).
- Insira o material cortado.
- Feche a tampa de proteção (16).
- A báscula de alimentação (2) com as pegas (K) e
(L) para girar a lâmina de serra e serrar o material
cortado.
- Gire a báscula de alimentação (2) para trás e abra a
tampa de proteção.
- Empurre o material cortado e feche novamente a
tampa de proteção.
Serragem
1 Ligue a máquina.
2 Aguarde até que a lâmina de serra tenha alcan-
çado a velocidade total.
3 Coloque a madeira na báscula de alimentação
4 Agarre as pegas da báscula de alimentação com
as duas mãos e aproxime-a uniformemente à lâ-
mina de serra; deste modo, a lâmina de serra é
acionada.
5 Ao serrar, exerça apenas a pressão suficiente na
báscula de alimentação para que a velocidade da
lâmina de serra não diminua.
6 Retire a lenha cortada da báscula de alimentação
depois de esta ter regressado à posição inicial e a
lâmina de serra estar coberta. Coloque o pedaço
de lenha seguinte.
