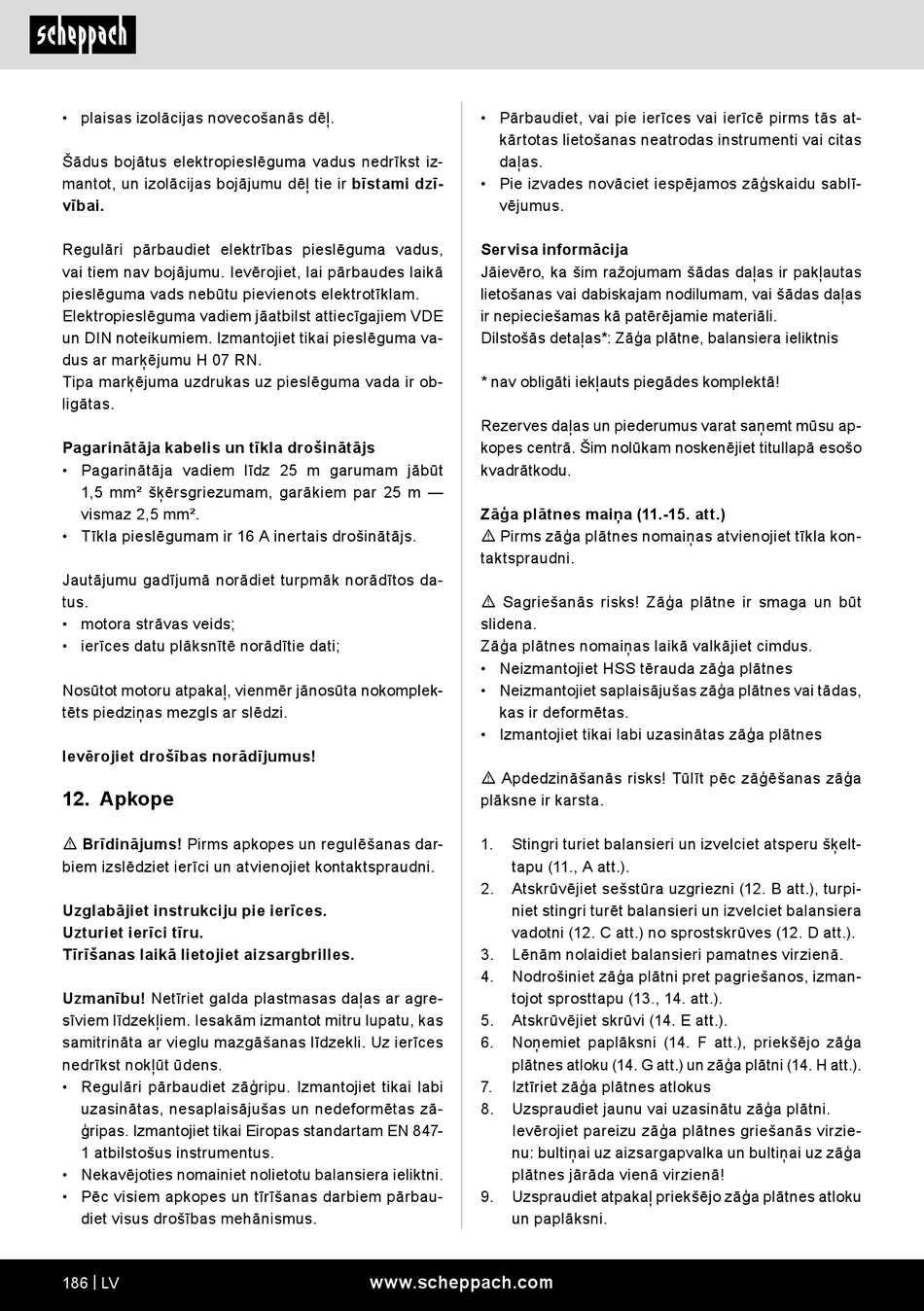

Scheppach HS730 Originalbetriebsanleitung Seite 415

• plaisas izolācijas novecošanās dēļ.
Šādus bojātus elektropieslēguma vadus nedrīkst iz-
mantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-
vībai.
Regulāri pārbaudiet elektrības pieslēguma vadus,
vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā
pieslēguma vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE
un DIN noteikumiem. Izmantojiet tikai pieslēguma va-
dus ar marķējumu H 07 RN.
Tipa marķējuma uzdrukas uz pieslēguma vada ir ob-
ligātas.
Pagarinātāja kabelis un tīkla drošinātājs
• Pagarinātāja vadiem līdz 25 m garumam jābūt
1,5 mm² šķērsgriezumam, garākiem par 25 m —
vismaz 2,5 mm².
• Tīkla pieslēgumam ir 16 A inertais drošinātājs.
Jautājumu gadījumā norādiet turpmāk norādītos da-
tus.
• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
Nosūtot motoru atpakaļ, vienmēr jānosūta nokomplek-
tēts piedziņas mezgls ar slēdzi.
Ievērojiet drošības norādījumus!
12. Apkope
m Brīdinājums! Pirms apkopes un regulēšanas dar-
biem izslēdziet ierīci un atvienojiet kontaktspraudni.
Uzglabājiet instrukciju pie ierīces.
Uzturiet ierīci tīru.
Tīrīšanas laikā lietojiet aizsargbrilles.
Uzmanību! Netīriet galda plastmasas daļas ar agre-
sīviem līdzekļiem. Iesakām izmantot mitru lupatu, kas
samitrināta ar vieglu mazgāšanas līdzekli. Uz ierīces
nedrīkst nokļūt ūdens.
• Regulāri pārbaudiet zāģripu. Izmantojiet tikai labi
uzasinātas, nesaplaisājušas un nedeformētas zā-
ģripas. Izmantojiet tikai Eiropas standartam EN 847-
1 atbilstošus instrumentus.
• Nekavējoties nomainiet nolietotu balansiera ieliktni.
• Pēc visiem apkopes un tīrīšanas darbiem pārbau-
diet visus drošības mehānismus.
186 | LV
• Pārbaudiet, vai pie ierīces vai ierīcē pirms tās at-
kārtotas lietošanas neatrodas instrumenti vai citas
daļas.
• Pie izvades novāciet iespējamos zāģskaidu sablī-
vējumus.
Servisa informācija
Jāievēro, ka šim ražojumam šādas daļas ir pakļautas
lietošanas vai dabiskajam nodilumam, vai šādas daļas
ir nepieciešamas kā patērējamie materiāli.
Dilstošās detaļas*: Zāģa plātne, balansiera ieliktnis
* nav obligāti iekļauts piegādes komplektā!
Rezerves daļas un piederumus varat saņemt mūsu ap-
kopes centrā. Šim nolūkam noskenējiet titullapā esošo
kvadrātkodu.
Zāģa plātnes maiņa (11.-15. att.)
m Pirms zāģa plātnes nomaiņas atvienojiet tīkla kon-
taktspraudni.
m Sagriešanās risks! Zāģa plātne ir smaga un būt
slidena.
Zāģa plātnes nomaiņas laikā valkājiet cimdus.
• Neizmantojiet HSS tērauda zāģa plātnes
• Neizmantojiet saplaisājušas zāģa plātnes vai tādas,
kas ir deformētas.
• Izmantojiet tikai labi uzasinātas zāģa plātnes
m Apdedzināšanās risks! Tūlīt pēc zāģēšanas zāģa
plāksne ir karsta.
1. Stingri turiet balansieri un izvelciet atsperu šķelt-
tapu (11., A att.).
2. Atskrūvējiet sešstūra uzgriezni (12. B att.), turpi-
niet stingri turēt balansieri un izvelciet balansiera
vadotni (12. C att.) no sprostskrūves (12. D att.).
3. Lēnām nolaidiet balansieri pamatnes virzienā.
4. Nodrošiniet zāģa plātni pret pagriešanos, izman-
tojot sprosttapu (13., 14. att.).
5. Atskrūvējiet skrūvi (14. E att.).
6. Noņemiet paplāksni (14. F att.), priekšējo zāģa
plātnes atloku (14. G att.) un zāģa plātni (14. H att.).
7. Iztīriet zāģa plātnes atlokus
8. Uzspraudiet jaunu vai uzasinātu zāģa plātni.
Ievērojiet pareizu zāģa plātnes griešanās virzie-
nu: bultiņai uz aizsargapvalka un bultiņai uz zāģa
plātnes jārāda vienā virzienā!
9. Uzspraudiet atpakaļ priekšējo zāģa plātnes atloku
un paplāksni.
www.scheppach.com
