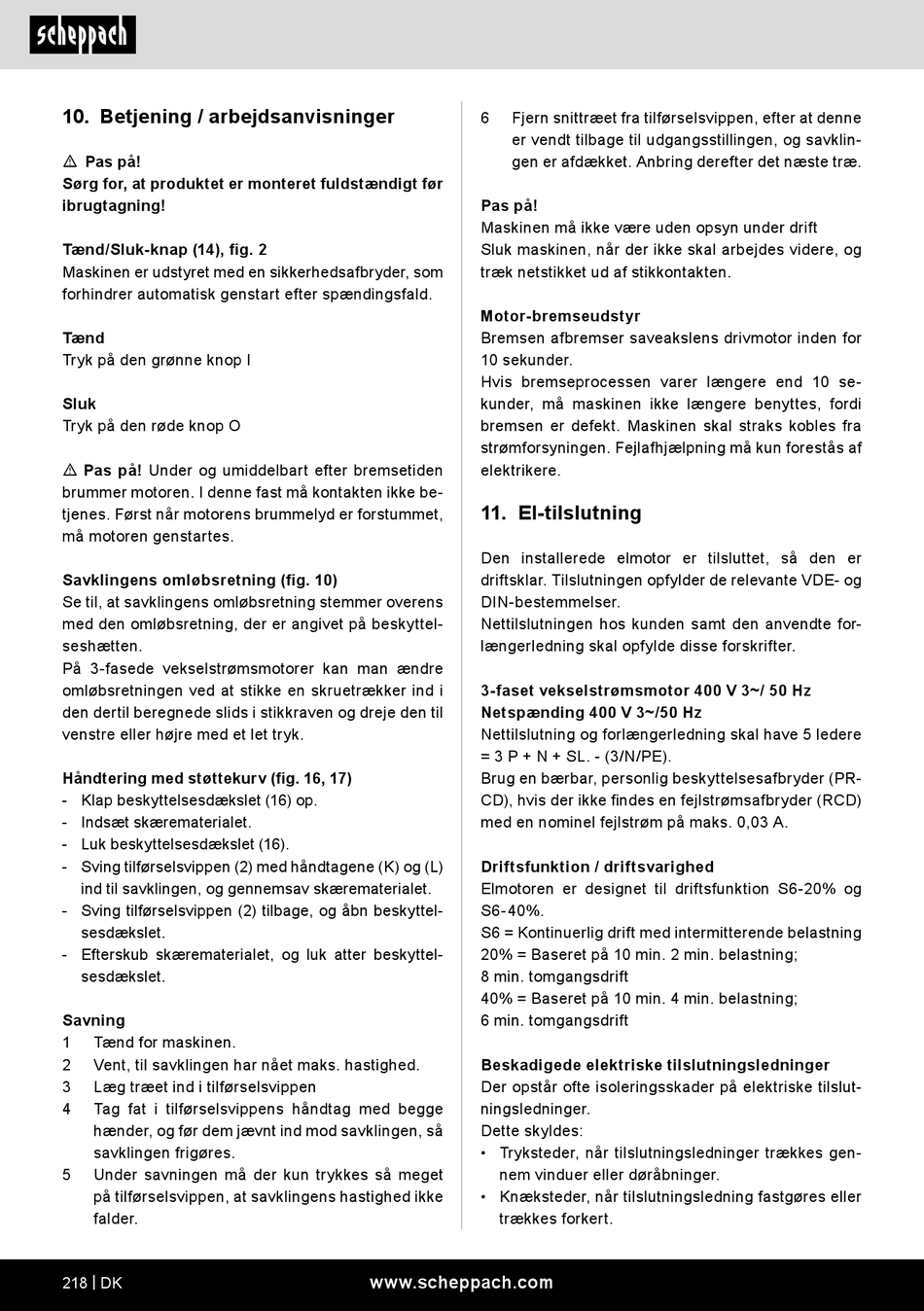

Scheppach HS730 Originalbetriebsanleitung Seite 447

10. Betjening / arbejdsanvisninger
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Tænd/Sluk-knap (14), fig. 2
Maskinen er udstyret med en sikkerhedsafbryder, som
forhindrer automatisk genstart efter spændingsfald.
Tænd
Tryk på den grønne knop I
Sluk
Tryk på den røde knop O
m Pas på! Under og umiddelbart efter bremsetiden
brummer motoren. I denne fast må kontakten ikke be-
tjenes. Først når motorens brummelyd er forstummet,
må motoren genstartes.
Savklingens omløbsretning (fig. 10)
Se til, at savklingens omløbsretning stemmer overens
med den omløbsretning, der er angivet på beskyttel-
seshætten.
På 3-fasede vekselstrømsmotorer kan man ændre
omløbsretningen ved at stikke en skruetrækker ind i
den dertil beregnede slids i stikkraven og dreje den til
venstre eller højre med et let tryk.
Håndtering med støttekurv (fig. 16, 17)
- Klap beskyttelsesdækslet (16) op.
- Indsæt skærematerialet.
- Luk beskyttelsesdækslet (16).
- Sving tilførselsvippen (2) med håndtagene (K) og (L)
ind til savklingen, og gennemsav skærematerialet.
- Sving tilførselsvippen (2) tilbage, og åbn beskyttel-
sesdækslet.
- Efterskub skærematerialet, og luk atter beskyttel-
sesdækslet.
Savning
1 Tænd for maskinen.
2 Vent, til savklingen har nået maks. hastighed.
3 Læg træet ind i tilførselsvippen
4 Tag fat i tilførselsvippens håndtag med begge
hænder, og før dem jævnt ind mod savklingen, så
savklingen frigøres.
5 Under savningen må der kun trykkes så meget
på tilførselsvippen, at savklingens hastighed ikke
falder.
218 | DK
6 Fjern snittræet fra tilførselsvippen, efter at denne
er vendt tilbage til udgangsstillingen, og savklin-
gen er afdækket. Anbring derefter det næste træ.
Pas på!
Maskinen må ikke være uden opsyn under drift
Sluk maskinen, når der ikke skal arbejdes videre, og
træk netstikket ud af stikkontakten.
Motor-bremseudstyr
Bremsen afbremser saveakslens drivmotor inden for
10 sekunder.
Hvis bremseprocessen varer længere end 10 se-
kunder, må maskinen ikke længere benyttes, fordi
bremsen er defekt. Maskinen skal straks kobles fra
strømforsyningen. Fejlafhjælpning må kun forestås af
elektrikere.
11. El-tilslutning
Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte for-
længerledning skal opfylde disse forskrifter.
3-faset vekselstrømsmotor 400 V 3~/ 50 Hz
Netspænding 400 V 3~/50 Hz
Nettilslutning og forlængerledning skal have 5 ledere
= 3 P + N + SL. - (3/N/PE).
Brug en bærbar, personlig beskyttelsesafbryder (PR-
CD), hvis der ikke findes en fejlstrømsafbryder (RCD)
med en nominel fejlstrøm på maks. 0,03 A.
Driftsfunktion / driftsvarighed
Elmotoren er designet til driftsfunktion S6-20% og
S6-40%.
S6 = Kontinuerlig drift med intermitterende belastning
20% = Baseret på 10 min. 2 min. belastning;
8 min. tomgangsdrift
40% = Baseret på 10 min. 4 min. belastning;
6 min. tomgangsdrift
Beskadigede elektriske tilslutningsledninger
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Dette skyldes:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
