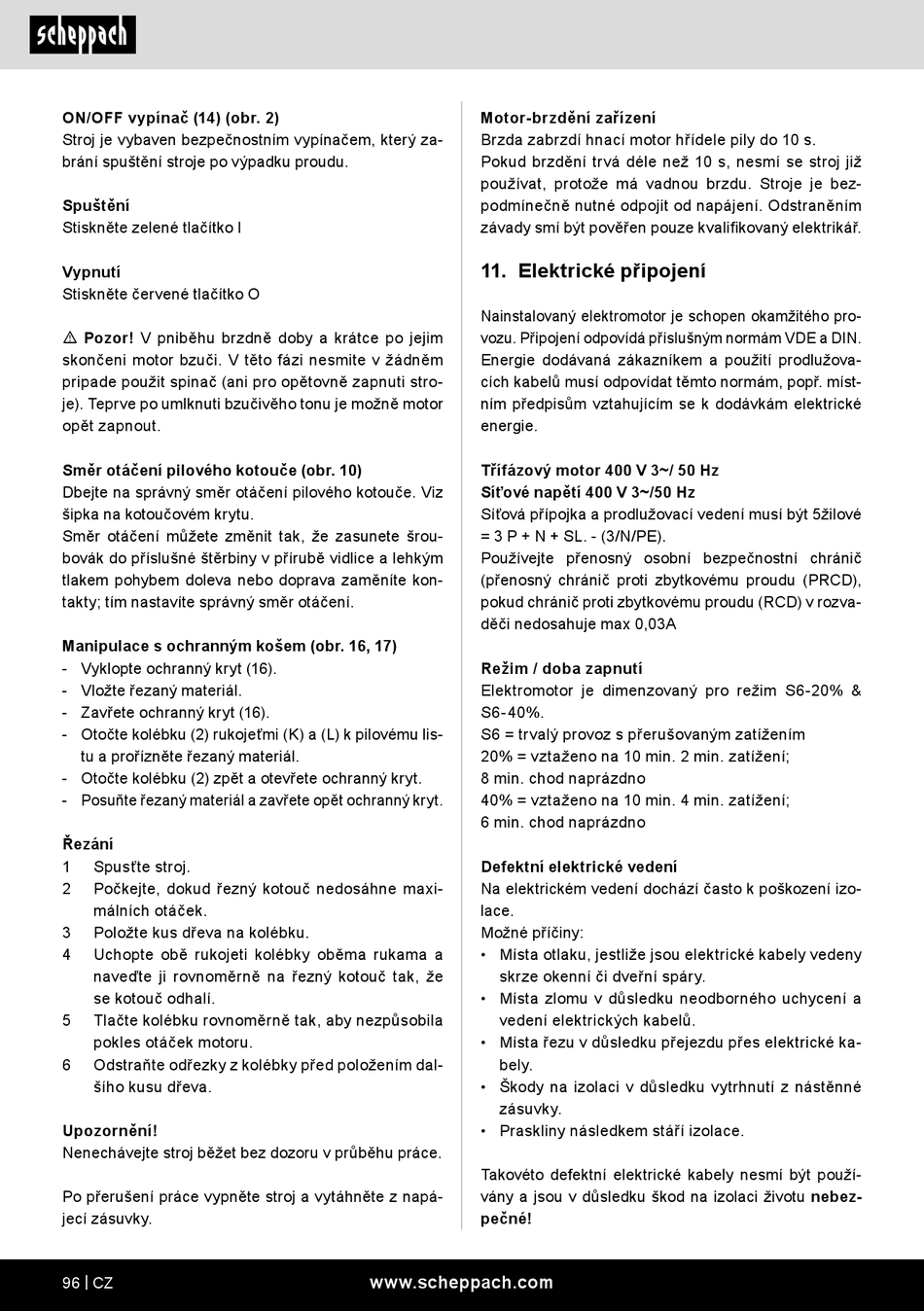

ON/OFF vypínač (14) (obr. 2)
Stroj je vybaven bezpečnostním vypínačem, který za-
brání spuštění stroje po výpadku proudu.
Spuštění
Stiskněte zelené tlačítko I
Vypnutí
Stiskněte červené tlačítko O
m Pozor! V pniběhu brzdně doby a krátce po jejim
skončeni motor bzuči. V těto fázi nesmite v žádněm
pripade použit spinač (ani pro opětovně zapnuti stro-
je). Teprve po umlknuti bzučivěho tonu je možně motor
opět zapnout.
Směr otáčení pilového kotouče (obr. 10)
Dbejte na správný směr otáčení pilového kotouče. Viz
šipka na kotoučovém krytu.
Směr otáčení můžete změnit tak, že zasunete šrou-
bovák do příslušné štěrbiny v přírubě vidlice a lehkým
tlakem pohybem doleva nebo doprava zaměníte kon-
takty; tím nastavíte správný směr otáčení.
Manipulace s ochranným košem (obr. 16, 17)
- Vyklopte ochranný kryt (16).
- Vložte řezaný materiál.
- Zavřete ochranný kryt (16).
- Otočte kolébku (2) rukojeťmi (K) a (L) k pilovému lis-
tu a prořízněte řezaný materiál.
- Otočte kolébku (2) zpět a otevřete ochranný kryt.
- Posuňte řezaný materiál a zavřete opět ochranný kryt.
Řezání
1 Spusťte stroj.
2 Počkejte, dokud řezný kotouč nedosáhne maxi-
málních otáček.
3 Položte kus dřeva na kolébku.
4 Uchopte obě rukojeti kolébky oběma rukama a
naveďte ji rovnoměrně na řezný kotouč tak, že
se kotouč odhalí.
5 Tlačte kolébku rovnoměrně tak, aby nezpůsobila
pokles otáček motoru.
6 Odstraňte odřezky z kolébky před položením dal-
šího kusu dřeva.
Upozornění!
Nenechávejte stroj běžet bez dozoru v průběhu práce.
Po přerušení práce vypněte stroj a vytáhněte z napá-
jecí zásuvky.
96 | CZ
Motor-brzdění zařízení
Brzda zabrzdí hnací motor hřídele pily do 10 s.
Pokud brzdění trvá déle než 10 s, nesmí se stroj již
používat, protože má vadnou brzdu. Stroje je bez-
podmínečně nutné odpojit od napájení. Odstraněním
závady smí být pověřen pouze kvalifikovaný elektrikář.
11. Elektrické připojení
Nainstalovaný elektromotor je schopen okamžitého pro-
vozu. Připojení odpovídá příslušným normám VDE a DIN.
Energie dodávaná zákazníkem a použití prodlužova-
cích kabelů musí odpovídat těmto normám, popř. míst-
ním předpisům vztahujícím se k dodávkám elektrické
energie.
Třífázový motor 400 V 3~/ 50 Hz
Síťové napětí 400 V 3~/50 Hz
Síťová přípojka a prodlužovací vedení musí být 5žilové
= 3 P + N + SL. - (3/N/PE).
Používejte přenosný osobní bezpečnostní chránič
(přenosný chránič proti zbytkovému proudu (PRCD),
pokud chránič proti zbytkovému proudu (RCD) v rozva-
děči nedosahuje max 0,03A
Režim / doba zapnutí
Elektromotor je dimenzovaný pro režim S6-20% &
S6-40%.
S6 = trvalý provoz s přerušovaným zatížením
20% = vztaženo na 10 min. 2 min. zatížení;
8 min. chod naprázdno
40% = vztaženo na 10 min. 4 min. zatížení;
6 min. chod naprázdno
Defektní elektrické vedení
Na elektrickém vedení dochází často k poškození izo-
lace.
Možné příčiny:
• Místa otlaku, jestliže jsou elektrické kabely vedeny
skrze okenní či dveřní spáry.
• Místa zlomu v důsledku neodborného uchycení a
vedení elektrických kabelů.
• Místa řezu v důsledku přejezdu přes elektrické ka-
bely.
• Škody na izolaci v důsledku vytrhnutí z nástěnné
zásuvky.
• Praskliny následkem stáří izolace.
Takovéto defektní elektrické kabely nesmí být použí-
vány a jsou v důsledku škod na izolaci životu nebez-
pečné!
