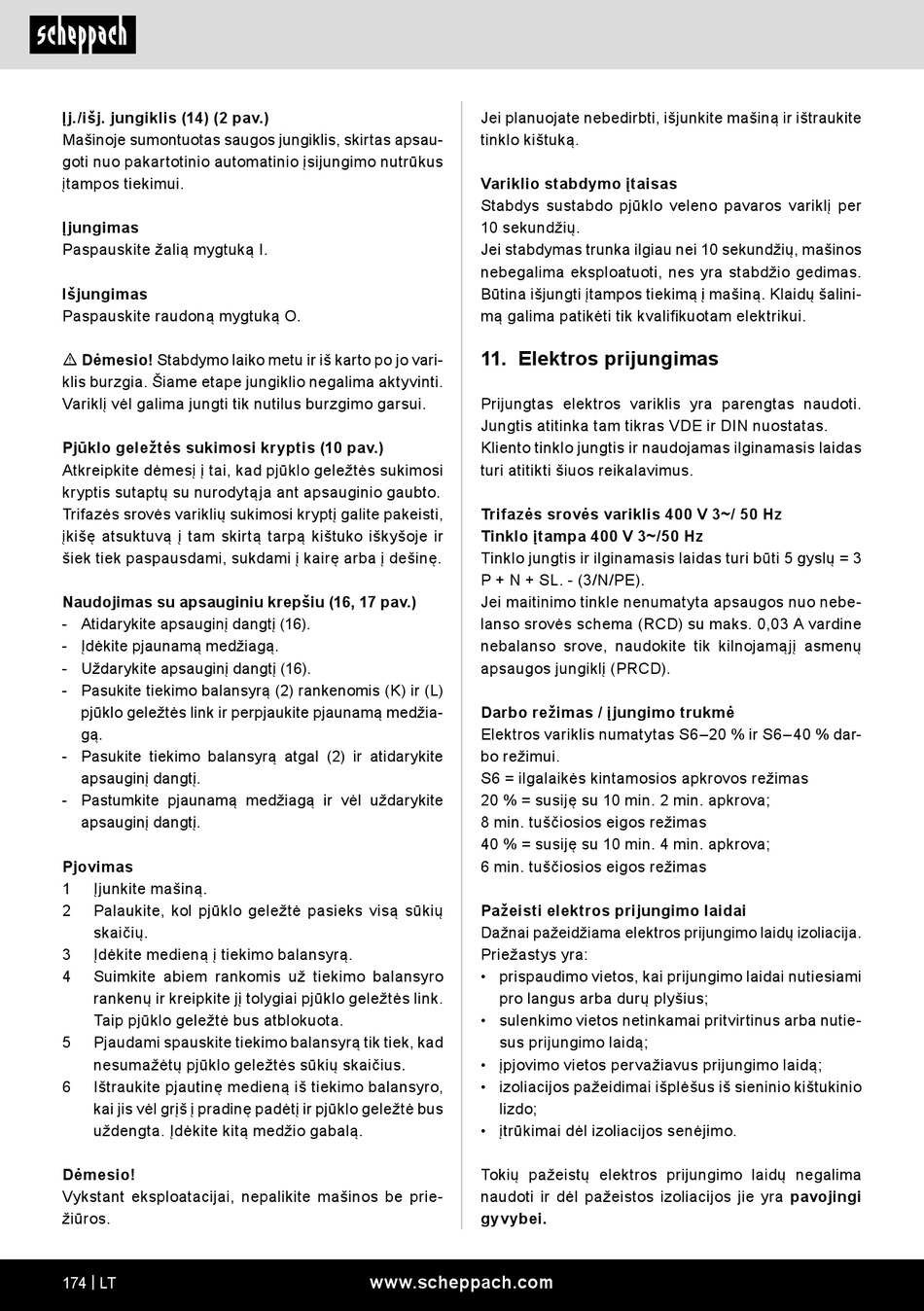

Scheppach HS730 Originalbetriebsanleitung Seite 403

Įj./išj. jungiklis (14) (2 pav.)
Mašinoje sumontuotas saugos jungiklis, skirtas apsau-
goti nuo pakartotinio automatinio įsijungimo nutrūkus
įtampos tiekimui.
Įjungimas
Paspauskite žalią mygtuką I.
Išjungimas
Paspauskite raudoną mygtuką O.
m Dėmesio! Stabdymo laiko metu ir iš karto po jo vari-
klis burzgia. Šiame etape jungiklio negalima aktyvinti.
Variklį vėl galima jungti tik nutilus burzgimo garsui.
Pjūklo geležtės sukimosi kryptis (10 pav.)
Atkreipkite dėmesį į tai, kad pjūklo geležtės sukimosi
kryptis sutaptų su nurodytąja ant apsauginio gaubto.
Trifazės srovės variklių sukimosi kryptį galite pakeisti,
įkišę atsuktuvą į tam skirtą tarpą kištuko iškyšoje ir
šiek tiek paspausdami, sukdami į kairę arba į dešinę.
Naudojimas su apsauginiu krepšiu (16, 17 pav.)
- Atidarykite apsauginį dangtį (16).
- Įdėkite pjaunamą medžiagą.
- Uždarykite apsauginį dangtį (16).
- Pasukite tiekimo balansyrą (2) rankenomis (K) ir (L)
pjūklo geležtės link ir perpjaukite pjaunamą medžia-
gą.
- Pasukite tiekimo balansyrą atgal (2) ir atidarykite
apsauginį dangtį.
- Pastumkite pjaunamą medžiagą ir vėl uždarykite
apsauginį dangtį.
Pjovimas
1 Įjunkite mašiną.
2 Palaukite, kol pjūklo geležtė pasieks visą sūkių
skaičių.
3 Įdėkite medieną į tiekimo balansyrą.
4 Suimkite abiem rankomis už tiekimo balansyro
rankenų ir kreipkite jį tolygiai pjūklo geležtės link.
Taip pjūklo geležtė bus atblokuota.
5 Pjaudami spauskite tiekimo balansyrą tik tiek, kad
nesumažėtų pjūklo geležtės sūkių skaičius.
6 Ištraukite pjautinę medieną iš tiekimo balansyro,
kai jis vėl grįš į pradinę padėtį ir pjūklo geležtė bus
uždengta. Įdėkite kitą medžio gabalą.
Dėmesio!
Vykstant eksploatacijai, nepalikite mašinos be prie-
žiūros.
174 | LT
Jei planuojate nebedirbti, išjunkite mašiną ir ištraukite
tinklo kištuką.
Variklio stabdymo įtaisas
Stabdys sustabdo pjūklo veleno pavaros variklį per
10 sekundžių.
Jei stabdymas trunka ilgiau nei 10 sekundžių, mašinos
nebegalima eksploatuoti, nes yra stabdžio gedimas.
Būtina išjungti įtampos tiekimą į mašiną. Klaidų šalini-
mą galima patikėti tik kvalifikuotam elektrikui.
11. Elektros prijungimas
Prijungtas elektros variklis yra parengtas naudoti.
Jungtis atitinka tam tikras VDE ir DIN nuostatas.
Kliento tinklo jungtis ir naudojamas ilginamasis laidas
turi atitikti šiuos reikalavimus.
Trifazės srovės variklis 400 V 3~/ 50 Hz
Tinklo įtampa 400 V 3~/50 Hz
Tinklo jungtis ir ilginamasis laidas turi būti 5 gyslų = 3
P + N + SL. - (3/N/PE).
Jei maitinimo tinkle nenumatyta apsaugos nuo nebe-
lanso srovės schema (RCD) su maks. 0,03 A vardine
nebalanso srove, naudokite tik kilnojamąjį asmenų
apsaugos jungiklį (PRCD).
Darbo režimas / įjungimo trukmė
Elektros variklis numatytas S6–20 % ir S6–40 % dar-
bo režimui.
S6 = ilgalaikės kintamosios apkrovos režimas
20 % = susiję su 10 min. 2 min. apkrova;
8 min. tuščiosios eigos režimas
40 % = susiję su 10 min. 4 min. apkrova;
6 min. tuščiosios eigos režimas
Pažeisti elektros prijungimo laidai
Dažnai pažeidžiama elektros prijungimo laidų izoliacija.
Priežastys yra:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutie-
sus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio
lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei.
