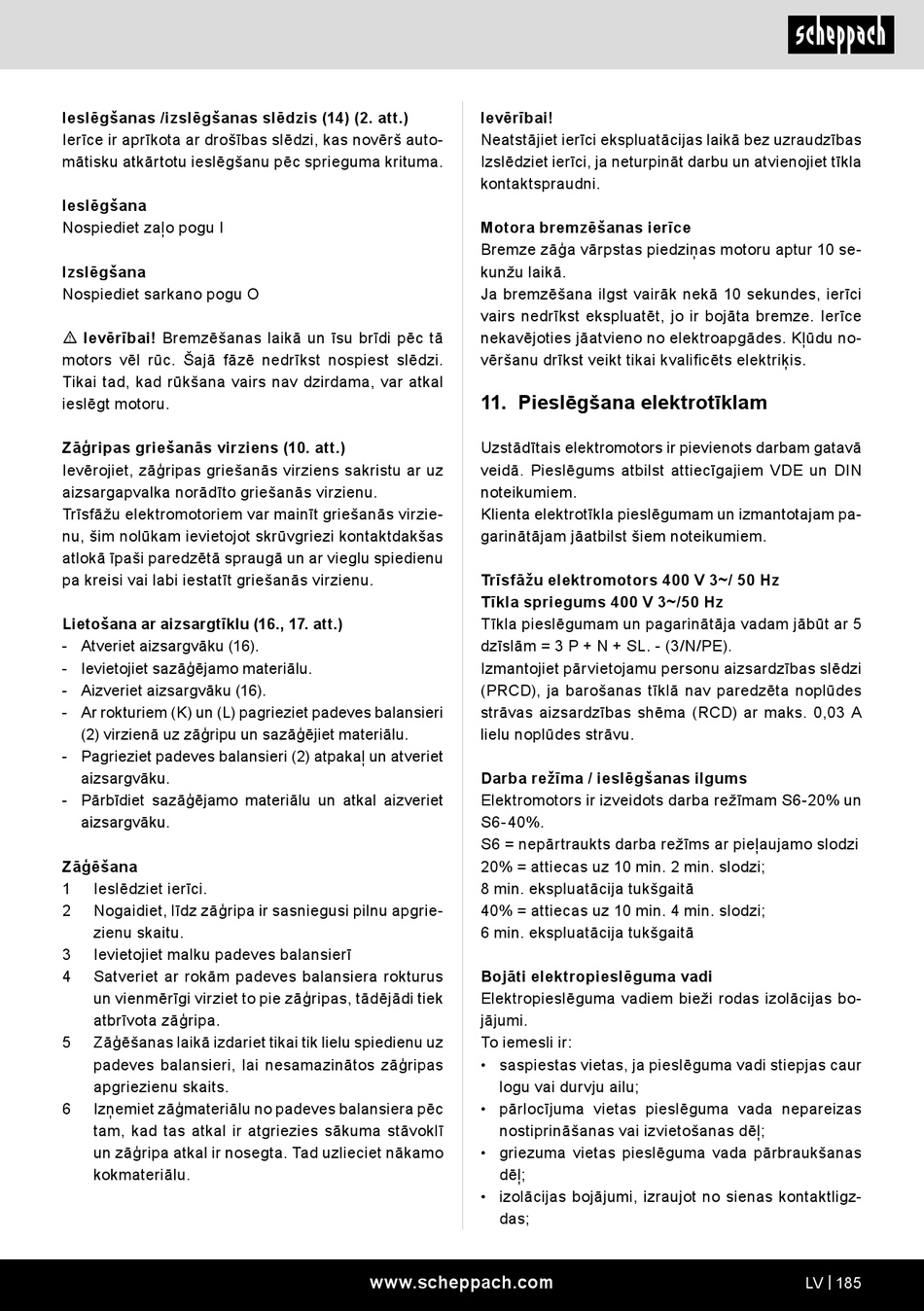

Scheppach HS730 Originalbetriebsanleitung Seite 185

Ieslēgšanas /izslēgšanas slēdzis (14) (2. att.)
Ierīce ir aprīkota ar drošības slēdzi, kas novērš auto-
mātisku atkārtotu ieslēgšanu pēc sprieguma krituma.
Ieslēgšana
Nospiediet zaļo pogu I
Izslēgšana
Nospiediet sarkano pogu O
m Ievērībai! Bremzēšanas laikā un īsu brīdi pēc tā
motors vēl rūc. Šajā fāzē nedrīkst nospiest slēdzi.
Tikai tad, kad rūkšana vairs nav dzirdama, var atkal
ieslēgt motoru.
Zāģripas griešanās virziens (10. att.)
Ievērojiet, zāģripas griešanās virziens sakristu ar uz
aizsargapvalka norādīto griešanās virzienu.
Trīsfāžu elektromotoriem var mainīt griešanās virzie-
nu, šim nolūkam ievietojot skrūvgriezi kontaktdakšas
atlokā īpaši paredzētā spraugā un ar vieglu spiedienu
pa kreisi vai labi iestatīt griešanās virzienu.
Lietošana ar aizsargtīklu (16., 17. att.)
- Atveriet aizsargvāku (16).
- Ievietojiet sazāģējamo materiālu.
- Aizveriet aizsargvāku (16).
- Ar rokturiem (K) un (L) pagrieziet padeves balansieri
(2) virzienā uz zāģripu un sazāģējiet materiālu.
- Pagrieziet padeves balansieri (2) atpakaļ un atveriet
aizsargvāku.
- Pārbīdiet sazāģējamo materiālu un atkal aizveriet
aizsargvāku.
Zāģēšana
1 Ieslēdziet ierīci.
2 Nogaidiet, līdz zāģripa ir sasniegusi pilnu apgrie-
zienu skaitu.
3 Ievietojiet malku padeves balansierī
4 Satveriet ar rokām padeves balansiera rokturus
un vienmērīgi virziet to pie zāģripas, tādējādi tiek
atbrīvota zāģripa.
5 Zāģēšanas laikā izdariet tikai tik lielu spiedienu uz
padeves balansieri, lai nesamazinātos zāģripas
apgriezienu skaits.
6 Izņemiet zāģmateriālu no padeves balansiera pēc
tam, kad tas atkal ir atgriezies sākuma stāvoklī
un zāģripa atkal ir nosegta. Tad uzlieciet nākamo
kokmateriālu.
Ievērībai!
Neatstājiet ierīci ekspluatācijas laikā bez uzraudzības
Izslēdziet ierīci, ja neturpināt darbu un atvienojiet tīkla
kontaktspraudni.
Motora bremzēšanas ierīce
Bremze zāģa vārpstas piedziņas motoru aptur 10 se-
kunžu laikā.
Ja bremzēšana ilgst vairāk nekā 10 sekundes, ierīci
vairs nedrīkst ekspluatēt, jo ir bojāta bremze. Ierīce
nekavējoties jāatvieno no elektroapgādes. Kļūdu no-
vēršanu drīkst veikt tikai kvalificēts elektriķis.
11. Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam gatavā
veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN
noteikumiem.
Klienta elektrotīkla pieslēgumam un izmantotajam pa-
garinātājam jāatbilst šiem noteikumiem.
Trīsfāžu elektromotors 400 V 3~/ 50 Hz
Tīkla spriegums 400 V 3~/50 Hz
Tīkla pieslēgumam un pagarinātāja vadam jābūt ar 5
dzīslām = 3 P + N + SL. - (3/N/PE).
Izmantojiet pārvietojamu personu aizsardzības slēdzi
(PRCD), ja barošanas tīklā nav paredzēta noplūdes
strāvas aizsardzības shēma (RCD) ar maks. 0,03 A
lielu noplūdes strāvu.
Darba režīma / ieslēgšanas ilgums
Elektromotors ir izveidots darba režīmam S6-20% un
S6-40%.
S6 = nepārtraukts darba režīms ar pieļaujamo slodzi
20% = attiecas uz 10 min. 2 min. slodzi;
8 min. ekspluatācija tukšgaitā
40% = attiecas uz 10 min. 4 min. slodzi;
6 min. ekspluatācija tukšgaitā
Bojāti elektropieslēguma vadi
Elektropieslēguma vadiem bieži rodas izolācijas bo-
jājumi.
To iemesli ir:
• saspiestas vietas, ja pieslēguma vadi stiepjas caur
logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas
nostiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas
dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligz-
das;
www.scheppach.com LV | 185
