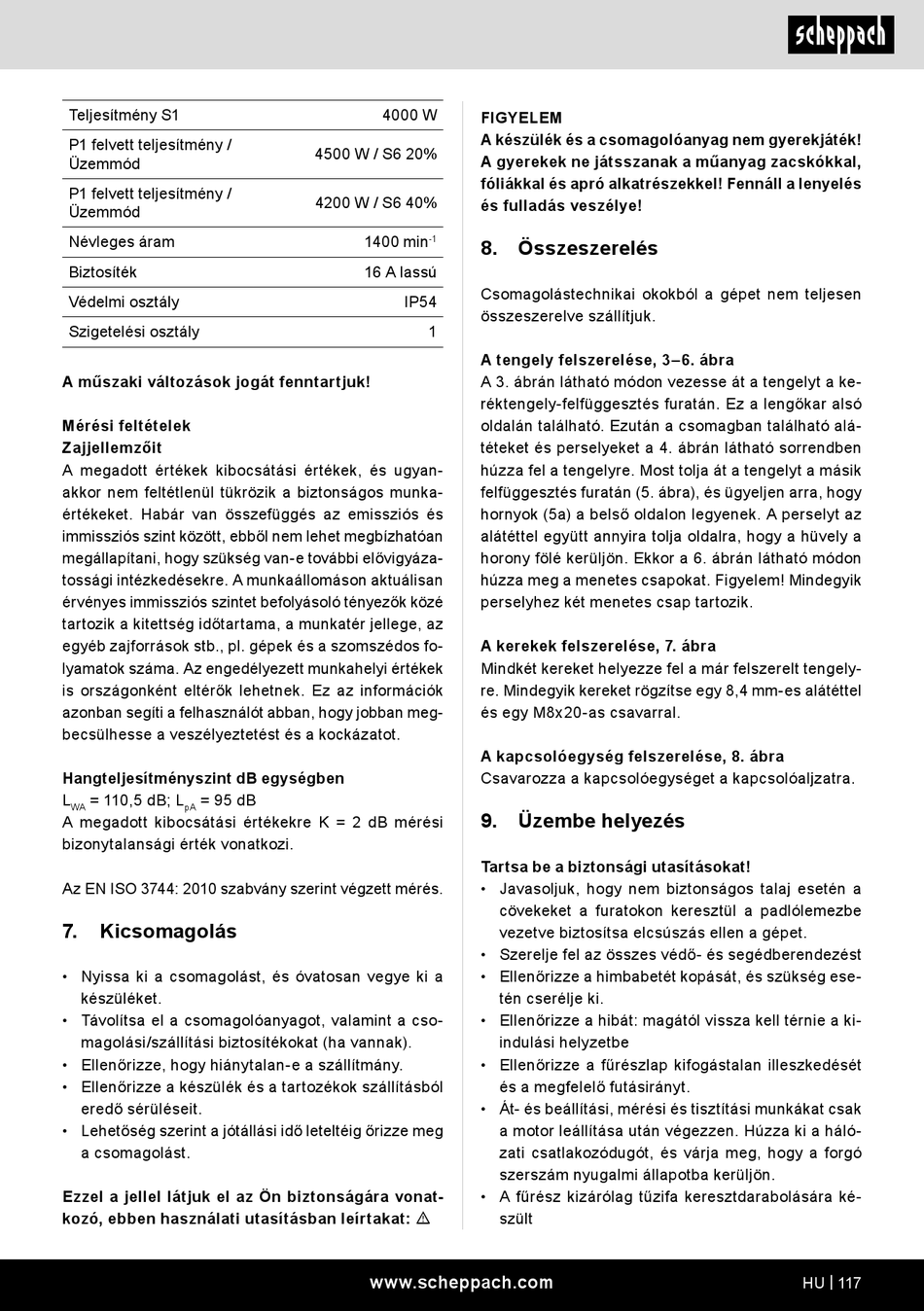

Scheppach HS730 Originalbetriebsanleitung Seite 346

Teljesítmény S1
P1 felvett teljesítmény /
Üzemmód
P1 felvett teljesítmény /
Üzemmód
Névleges áram
Biztosíték
Védelmi osztály
Szigetelési osztály
A műszaki változások jogát fenntartjuk!
Mérési feltételek
Zajjellemzőit
A megadott értékek kibocsátási értékek, és ugyan-
akkor nem feltétlenül tükrözik a biztonságos munka-
értékeket. Habár van összefüggés az emissziós és
immissziós szint között, ebből nem lehet megbízhatóan
megállapítani, hogy szükség van-e további elővigyáza-
tossági intézkedésekre. A munkaállomáson aktuálisan
érvényes immissziós szintet befolyásoló tényezők közé
tartozik a kitettség időtartama, a munkatér jellege, az
egyéb zajforrások stb., pl. gépek és a szomszédos fo-
lyamatok száma. Az engedélyezett munkahelyi értékek
is országonként eltérők lehetnek. Ez az információk
azonban segíti a felhasználót abban, hogy jobban meg-
becsülhesse a veszélyeztetést és a kockázatot.
Hangteljesítményszint dB egységben
L = 110,5 dB; L = 95 dB
WA pA
A megadott kibocsátási értékekre K = 2 dB mérési
bizonytalansági érték vonatkozi.
Az EN ISO 3744: 2010 szabvány szerint végzett mérés.
7. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
Ezzel a jellel látjuk el az Ön biztonságára vonat-
kozó, ebben használati utasításban leírtakat: m
4000 W
FIGYELEM
A készülék és a csomagolóanyag nem gyerekjáték!
4500 W / S6 20%
A gyerekek ne játsszanak a műanyag zacskókkal,
fóliákkal és apró alkatrészekkel! Fennáll a lenyelés
4200 W / S6 40%
és fulladás veszélye!
1400 min
-1
8. Összeszerelés
16 A lassú
Csomagolástechnikai okokból a gépet nem teljesen
IP54
összeszerelve szállítjuk.
1
A tengely felszerelése, 3–6. ábra
A 3. ábrán látható módon vezesse át a tengelyt a ke-
réktengely-felfüggesztés furatán. Ez a lengőkar alsó
oldalán található. Ezután a csomagban található alá-
téteket és perselyeket a 4. ábrán látható sorrendben
húzza fel a tengelyre. Most tolja át a tengelyt a másik
felfüggesztés furatán (5. ábra), és ügyeljen arra, hogy
hornyok (5a) a belső oldalon legyenek. A perselyt az
alátéttel együtt annyira tolja oldalra, hogy a hüvely a
horony fölé kerüljön. Ekkor a 6. ábrán látható módon
húzza meg a menetes csapokat. Figyelem! Mindegyik
perselyhez két menetes csap tartozik.
A kerekek felszerelése, 7. ábra
Mindkét kereket helyezze fel a már felszerelt tengely-
re. Mindegyik kereket rögzítse egy 8,4 mm-es alátéttel
és egy M8x20-as csavarral.
A kapcsolóegység felszerelése, 8. ábra
Csavarozza a kapcsolóegységet a kapcsolóaljzatra.
9.
Tartsa be a biztonsági utasításokat!
• Javasoljuk, hogy nem biztonságos talaj esetén a
• Szerelje fel az összes védő- és segédberendezést
• Ellenőrizze a himbabetét kopását, és szükség ese-
• Ellenőrizze a hibát: magától vissza kell térnie a ki-
• Ellenőrizze a fűrészlap kifogástalan illeszkedését
• Át- és beállítási, mérési és tisztítási munkákat csak
• A fűrész kizárólag tűzifa keresztdarabolására ké-
www.scheppach.com
Üzembe helyezés
cövekeket a furatokon keresztül a padlólemezbe
vezetve biztosítsa elcsúszás ellen a gépet.
tén cserélje ki.
indulási helyzetbe
és a megfelelő futásirányt.
a motor leállítása után végezzen. Húzza ki a háló-
zati csatlakozódugót, és várja meg, hogy a forgó
szerszám nyugalmi állapotba kerüljön.
szült
HU | 117
