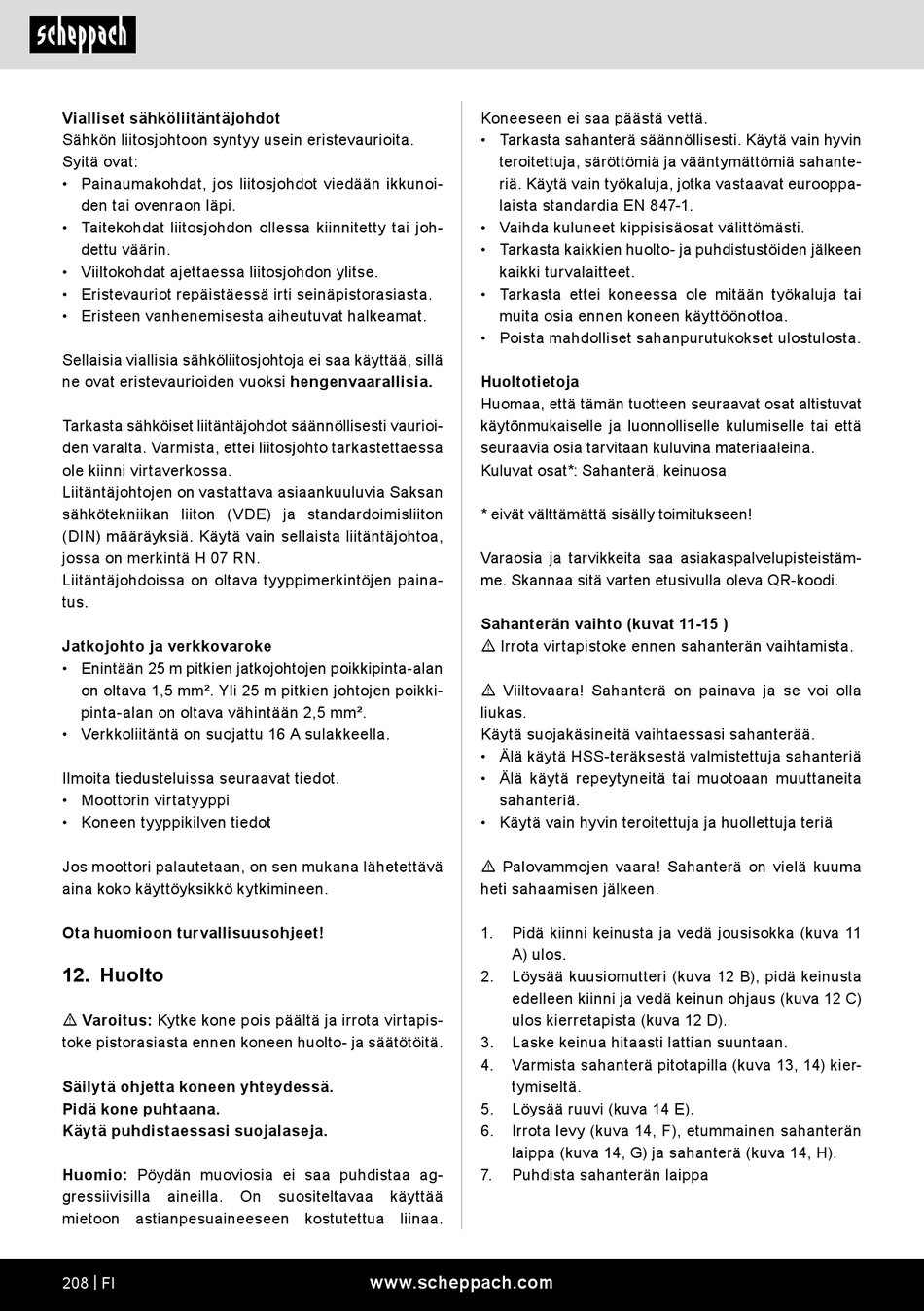

Scheppach HS730 Originalbetriebsanleitung Seite 208

Vialliset sähköliitäntäjohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syitä ovat:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh-
dettu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Sellaisia viallisia sähköliitosjohtoja ei saa käyttää, sillä
ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta sähköiset liitäntäjohdot säännöllisesti vaurioi-
den varalta. Varmista, ettei liitosjohto tarkastettaessa
ole kiinni virtaverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton
(DIN) määräyksiä. Käytä vain sellaista liitäntäjohtoa,
jossa on merkintä H 07 RN.
Liitäntäjohdoissa on oltava tyyppimerkintöjen paina-
tus.
Jatkojohto ja verkkovaroke
• Enintään 25 m pitkien jatkojohtojen poikkipinta-alan
on oltava 1,5 mm². Yli 25 m pitkien johtojen poikki-
pinta-alan on oltava vähintään 2,5 mm².
• Verkkoliitäntä on suojattu 16 A sulakkeella.
Ilmoita tiedusteluissa seuraavat tiedot.
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
Jos moottori palautetaan, on sen mukana lähetettävä
aina koko käyttöyksikkö kytkimineen.
Ota huomioon turvallisuusohjeet!
12. Huolto
m Varoitus: Kytke kone pois päältä ja irrota virtapis-
toke pistorasiasta ennen koneen huolto- ja säätötöitä.
Säilytä ohjetta koneen yhteydessä.
Pidä kone puhtaana.
Käytä puhdistaessasi suojalaseja.
Huomio: Pöydän muoviosia ei saa puhdistaa ag-
gressiivisilla aineilla.
mietoon astianpesuaineeseen kostutettua liinaa.
208 | FI
On suositeltavaa käyttää
www.scheppach.com
Koneeseen ei saa päästä vettä.
• Tarkasta sahanterä säännöllisesti. Käytä vain hyvin
teroitettuja, säröttömiä ja vääntymättömiä sahante-
riä. Käytä vain työkaluja, jotka vastaavat eurooppa-
laista standardia EN 847-1.
• Vaihda kuluneet kippisisäosat välittömästi.
• Tarkasta kaikkien huolto- ja puhdistustöiden jälkeen
kaikki turvalaitteet.
• Tarkasta ettei koneessa ole mitään työkaluja tai
muita osia ennen koneen käyttöönottoa.
• Poista mahdolliset sahanpurutukokset ulostulosta.
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Sahanterä, keinuosa
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
Sahanterän vaihto (kuvat 11-15 )
m Irrota virtapistoke ennen sahanterän vaihtamista.
m Viiltovaara! Sahanterä on painava ja se voi olla
liukas.
Käytä suojakäsineitä vaihtaessasi sahanterää.
• Älä käytä HSS-teräksestä valmistettuja sahanteriä
• Älä käytä repeytyneitä tai muotoaan muuttaneita
sahanteriä.
• Käytä vain hyvin teroitettuja ja huollettuja teriä
m Palovammojen vaara! Sahanterä on vielä kuuma
heti sahaamisen jälkeen.
1. Pidä kiinni keinusta ja vedä jousisokka (kuva 11
A) ulos.
2. Löysää kuusiomutteri (kuva 12 B), pidä keinusta
edelleen kiinni ja vedä keinun ohjaus (kuva 12 C)
ulos kierretapista (kuva 12 D).
3. Laske keinua hitaasti lattian suuntaan.
4. Varmista sahanterä pitotapilla (kuva 13, 14) kier-
tymiseltä.
5. Löysää ruuvi (kuva 14 E).
6. Irrota levy (kuva 14, F), etummainen sahanterän
laippa (kuva 14, G) ja sahanterä (kuva 14, H).
7. Puhdista sahanterän laippa
