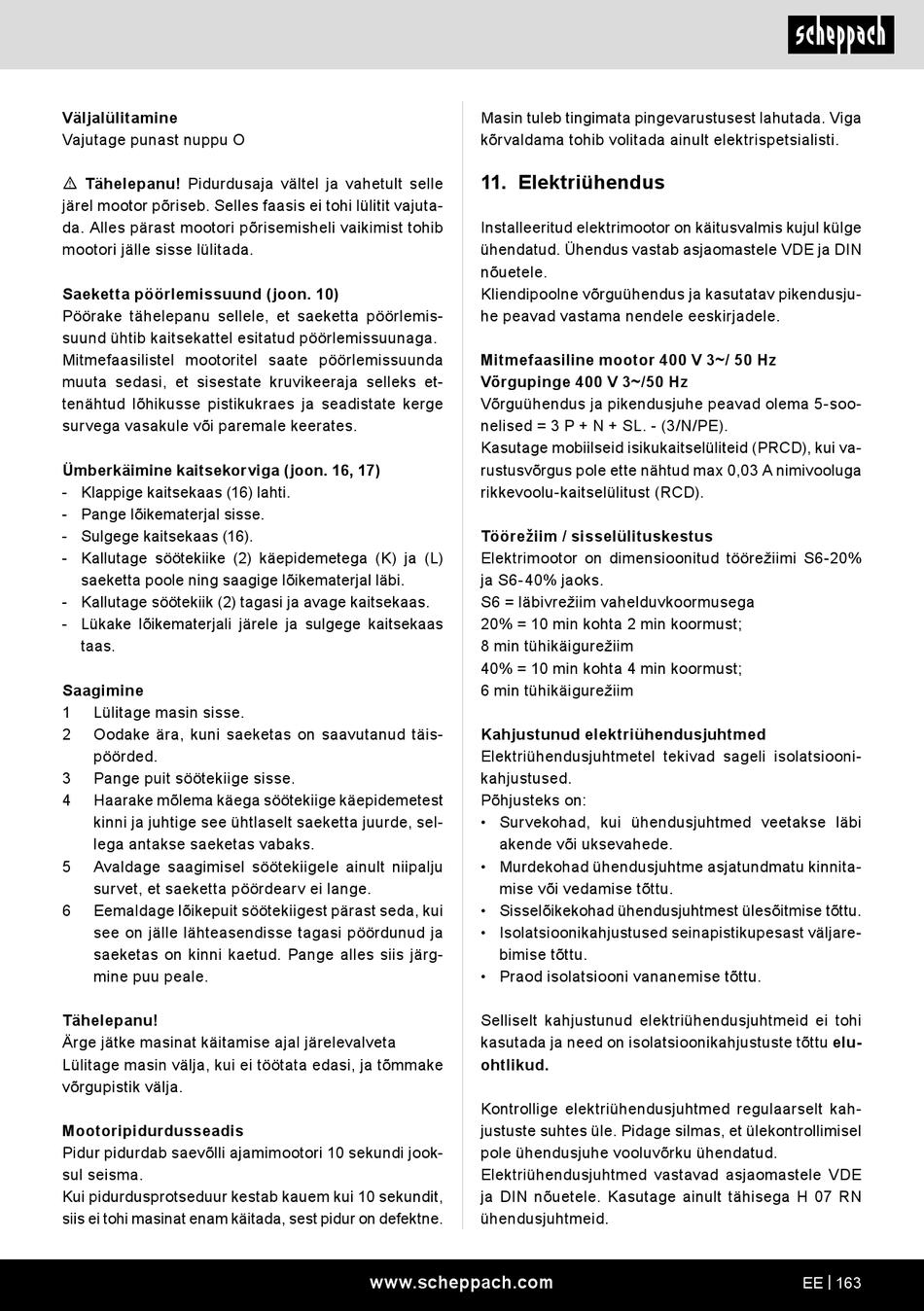

Väljalülitamine
Vajutage punast nuppu O
m Tähelepanu! Pidurdusaja vältel ja vahetult selle
järel mootor põriseb. Selles faasis ei tohi lülitit vajuta-
da. Alles pärast mootori põrisemisheli vaikimist tohib
mootori jälle sisse lülitada.
Saeketta pöörlemissuund (joon. 10)
Pöörake tähelepanu sellele, et saeketta pöörlemis-
suund ühtib kaitsekattel esitatud pöörlemissuunaga.
Mitmefaasilistel mootoritel saate pöörlemissuunda
muuta sedasi, et sisestate kruvikeeraja selleks et-
tenähtud lõhikusse pistikukraes ja seadistate kerge
survega vasakule või paremale keerates.
Ümberkäimine kaitsekorviga (joon. 16, 17)
- Klappige kaitsekaas (16) lahti.
- Pange lõikematerjal sisse.
- Sulgege kaitsekaas (16).
- Kallutage söötekiike (2) käepidemetega (K) ja (L)
saeketta poole ning saagige lõikematerjal läbi.
- Kallutage söötekiik (2) tagasi ja avage kaitsekaas.
- Lükake lõikematerjali järele ja sulgege kaitsekaas
taas.
Saagimine
1 Lülitage masin sisse.
2 Oodake ära, kuni saeketas on saavutanud täis-
pöörded.
3 Pange puit söötekiige sisse.
4 Haarake mõlema käega söötekiige käepidemetest
kinni ja juhtige see ühtlaselt saeketta juurde, sel-
lega antakse saeketas vabaks.
5 Avaldage saagimisel söötekiigele ainult niipalju
survet, et saeketta pöördearv ei lange.
6 Eemaldage lõikepuit söötekiigest pärast seda, kui
see on jälle lähteasendisse tagasi pöördunud ja
saeketas on kinni kaetud. Pange alles siis järg-
mine puu peale.
Tähelepanu!
Ärge jätke masinat käitamise ajal järelevalveta
Lülitage masin välja, kui ei töötata edasi, ja tõmmake
võrgupistik välja.
Mootoripidurdusseadis
Pidur pidurdab saevõlli ajamimootori 10 sekundi jook-
sul seisma.
Kui pidurdusprotseduur kestab kauem kui 10 sekundit,
siis ei tohi masinat enam käitada, sest pidur on defektne.
Masin tuleb tingimata pingevarustusest lahutada. Viga
kõrvaldama tohib volitada ainult elektrispetsialisti.
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge
ühendatud. Ühendus vastab asjaomastele VDE ja DIN
nõuetele.
Kliendipoolne võrguühendus ja kasutatav pikendusju-
he peavad vastama nendele eeskirjadele.
Mitmefaasiline mootor 400 V 3~/ 50 Hz
Võrgupinge 400 V 3~/50 Hz
Võrguühendus ja pikendusjuhe peavad olema 5-soo-
nelised = 3 P + N + SL. - (3/N/PE).
Kasutage mobiilseid isikukaitselüliteid (PRCD), kui va-
rustusvõrgus pole ette nähtud max 0,03 A nimivooluga
rikkevoolu-kaitselülitust (RCD).
Töörežiim / sisselülituskestus
Elektrimootor on dimensioonitud töörežiimi S6-20%
ja S6-40% jaoks.
S6 = läbivrežiim vahelduvkoormusega
20% = 10 min kohta 2 min koormust;
8 min tühikäigurežiim
40% = 10 min kohta 4 min koormust;
6 min tühikäigurežiim
Kahjustunud elektriühendusjuhtmed
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Põhjusteks on:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi
kasutada ja need on isolatsioonikahjustuste tõttu elu-
ohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimisel
pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H 07 RN
ühendusjuhtmeid.
