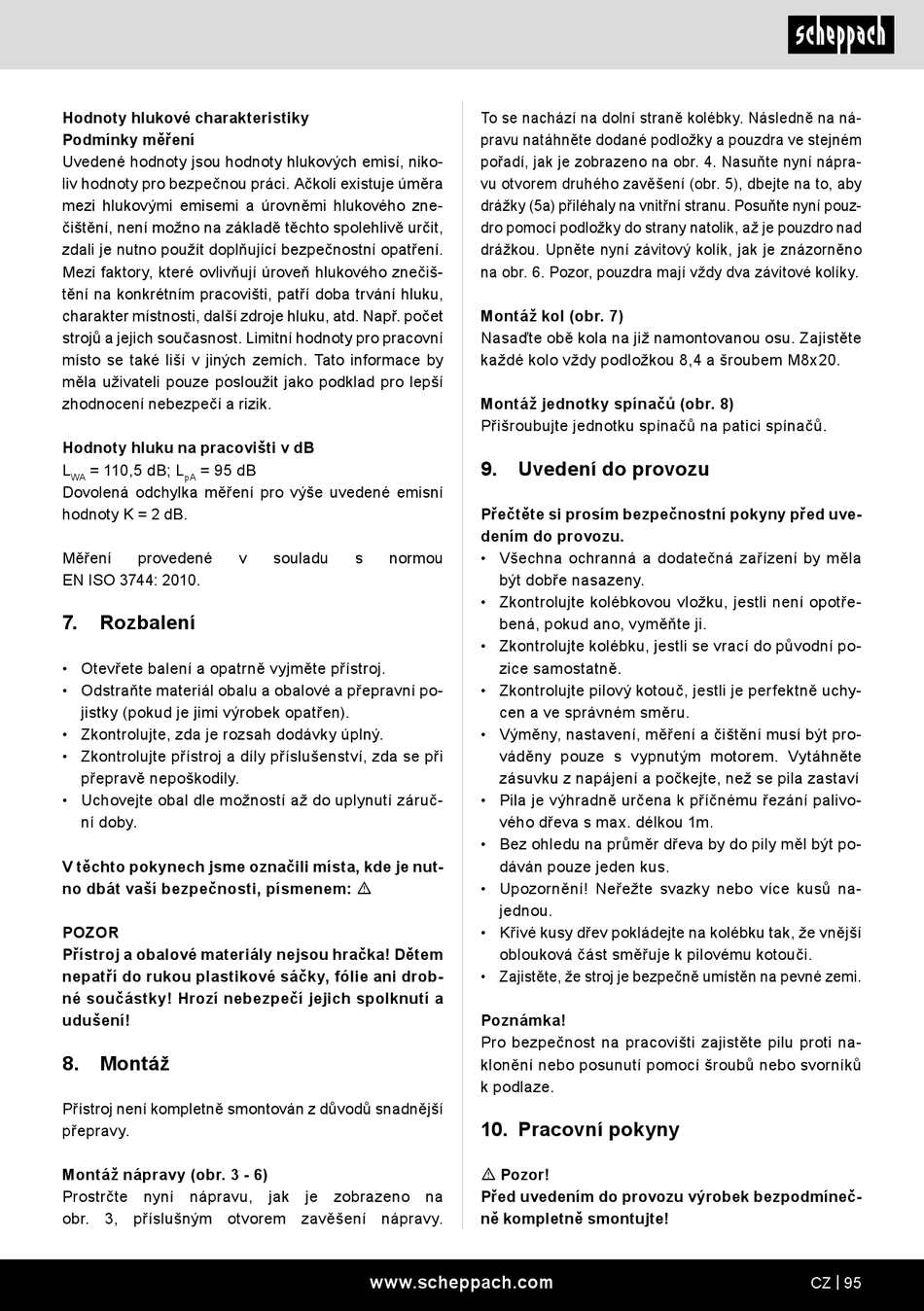

Scheppach HS730 Originalbetriebsanleitung Seite 324

Hodnoty hlukové charakteristiky
Podmínky měření
Uvedené hodnoty jsou hodnoty hlukových emisí, niko-
liv hodnoty pro bezpečnou práci. Ačkoli existuje úměra
mezi hlukovými emisemi a úrovněmi hlukového zne-
čištění, není možno na základě těchto spolehlivě určit,
zdali je nutno použít doplňující bezpečnostní opatření.
Mezi faktory, které ovlivňují úroveň hlukového znečiš-
tění na konkrétním pracovišti, patří doba trvání hluku,
charakter místnosti, další zdroje hluku, atd. Např. počet
strojů a jejich současnost. Limitní hodnoty pro pracovní
místo se také liší v jiných zemích. Tato informace by
měla uživateli pouze posloužit jako podklad pro lepší
zhodnocení nebezpečí a rizik.
Hodnoty hluku na pracovišti v dB
L = 110,5 dB; L = 95 dB
WA pA
Dovolená odchylka měření pro výše uvedené emisní
hodnoty K = 2 dB.
Měření provedené
EN ISO 3744: 2010.
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruč-
ní doby.
V těchto pokynech jsme označili místa, kde je nut-
no dbát vaší bezpečnosti, písmenem: m
POZOR
Přístroj a obalové materiály nejsou hračka! Dětem
nepatří do rukou plastikové sáčky, fólie ani drob-
né součástky! Hrozí nebezpečí jejich spolknutí a
udušení!
8. Montáž
Přístroj není kompletně smontován z důvodů snadnější
přepravy.
Montáž nápravy (obr. 3 - 6)
Prostrčte nyní nápravu, jak je zobrazeno na
obr. 3, příslušným otvorem zavěšení nápravy.
v souladu s normou
www.scheppach.com
To se nachází na dolní straně kolébky. Následně na ná-
pravu natáhněte dodané podložky a pouzdra ve stejném
pořadí, jak je zobrazeno na obr. 4. Nasuňte nyní nápra-
vu otvorem druhého zavěšení (obr. 5), dbejte na to, aby
drážky (5a) přiléhaly na vnitřní stranu. Posuňte nyní pouz-
dro pomocí podložky do strany natolik, až je pouzdro nad
drážkou. Upněte nyní závitový kolík, jak je znázorněno
na obr. 6. Pozor, pouzdra mají vždy dva závitové kolíky.
Montáž kol (obr. 7)
Nasaďte obě kola na již namontovanou osu. Zajistěte
každé kolo vždy podložkou 8,4 a šroubem M8x20.
Montáž jednotky spínačů (obr. 8)
Přišroubujte jednotku spínačů na patici spínačů.
9. Uvedení do provozu
Přečtěte si prosím bezpečnostní pokyny před uve-
dením do provozu.
• Všechna ochranná a dodatečná zařízení by měla
být dobře nasazeny.
• Zkontrolujte kolébkovou vložku, jestli není opotře-
bená, pokud ano, vyměňte ji.
• Zkontrolujte kolébku, jestli se vrací do původní po-
zice samostatně.
• Zkontrolujte pilový kotouč, jestli je perfektně uchy-
cen a ve správném směru.
• Výměny, nastavení, měření a čištění musí být pro-
váděny pouze s vypnutým motorem. Vytáhněte
zásuvku z napájení a počkejte, než se pila zastaví
• Pila je výhradně určena k příčnému řezání palivo-
vého dřeva s max. délkou 1m.
• Bez ohledu na průměr dřeva by do pily měl být po-
dáván pouze jeden kus.
• Upozornění! Neřežte svazky nebo více kusů na-
jednou.
• Křivé kusy dřev pokládejte na kolébku tak, že vnější
oblouková část směřuje k pilovému kotouči.
• Zajistěte, že stroj je bezpečně umístěn na pevné zemi.
Poznámka!
Pro bezpečnost na pracovišti zajistěte pilu proti na-
klonění nebo posunutí pomocí šroubů nebo svorníků
k podlaze.
10. Pracovní pokyny
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
CZ | 95
