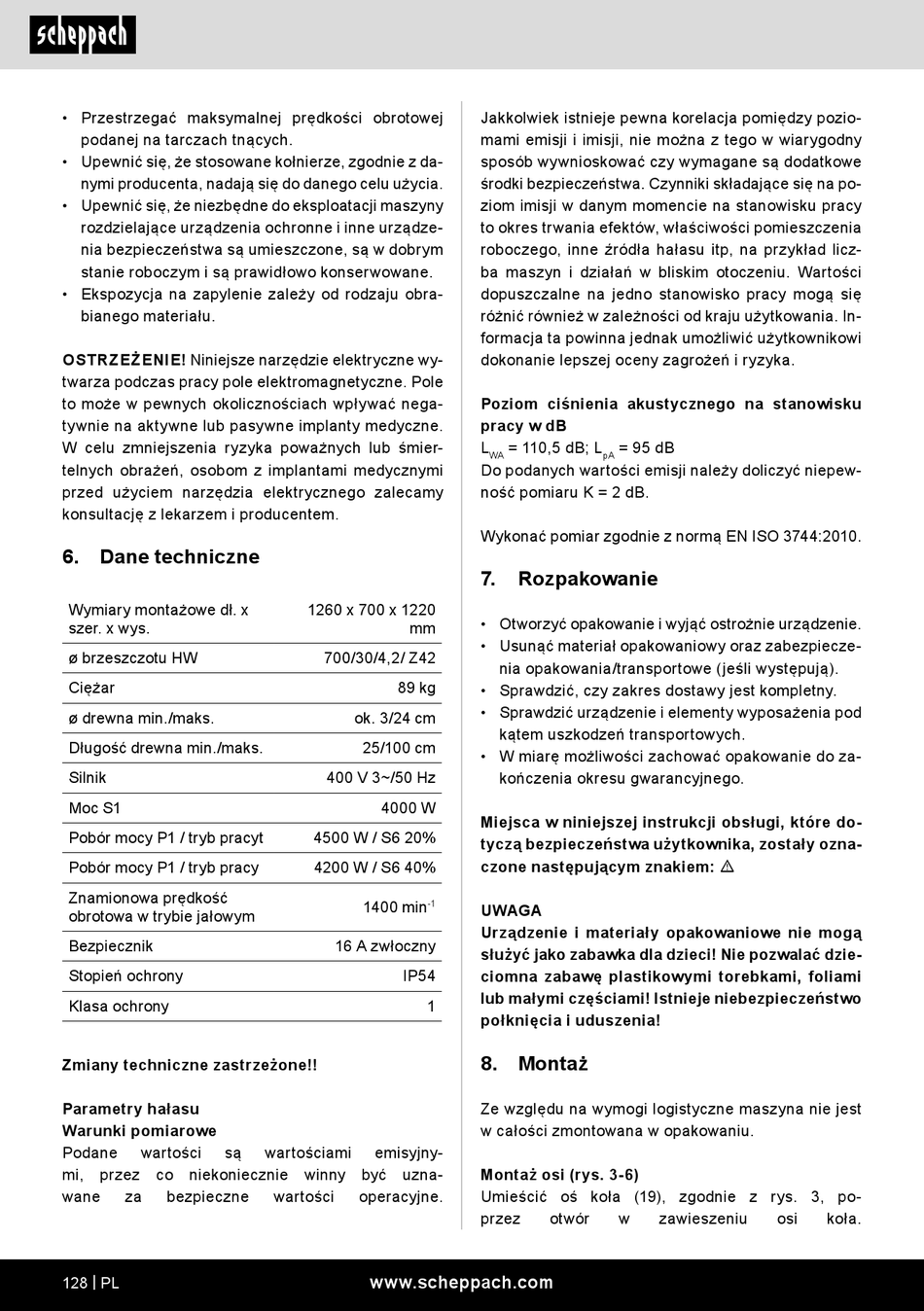

Scheppach HS730 Originalbetriebsanleitung Seite 357

• Przestrzegać maksymalnej prędkości obrotowej
podanej na tarczach tnących.
• Upewnić się, że stosowane kołnierze, zgodnie z da-
nymi producenta, nadają się do danego celu użycia.
• Upewnić się, że niezbędne do eksploatacji maszyny
rozdzielające urządzenia ochronne i inne urządze-
nia bezpieczeństwa są umieszczone, są w dobrym
stanie roboczym i są prawidłowo konserwowane.
• Ekspozycja na zapylenie zależy od rodzaju obra-
bianego materiału.
OSTRZEŻENIE! Niniejsze narzędzie elektryczne wy-
twarza podczas pracy pole elektromagnetyczne. Pole
to może w pewnych okolicznościach wpływać nega-
tywnie na aktywne lub pasywne implanty medyczne.
W celu zmniejszenia ryzyka poważnych lub śmier-
telnych obrażeń, osobom z implantami medycznymi
przed użyciem narzędzia elektrycznego zalecamy
konsultację z lekarzem i producentem.
6. Dane techniczne
Wymiary montażowe dł. x
szer. x wys.
ø brzeszczotu HW
Ciężar
ø drewna min./maks.
Długość drewna min./maks.
Silnik
Moc S1
Pobór mocy P1 / tryb pracyt
Pobór mocy P1 / tryb pracy
Znamionowa prędkość
obrotowa w trybie jałowym
Bezpiecznik
Stopień ochrony
Klasa ochrony
Zmiany techniczne zastrzeżone!!
Parametry hałasu
Warunki pomiarowe
Podane wartości są
mi, przez co niekoniecznie
wane za bezpieczne
128 | PL
1260 x 700 x 1220
mm
700/30/4,2/ Z42
89 kg
ok. 3/24 cm
25/100 cm
400 V 3~/50 Hz
4000 W
4500 W / S6 20%
4200 W / S6 40%
1400 min
-1
16 A zwłoczny
IP54
1
wartościami emisyjny-
winny być uzna-
wartości operacyjne.
www.scheppach.com
Jakkolwiek istnieje pewna korelacja pomiędzy pozio-
mami emisji i imisji, nie można z tego w wiarygodny
sposób wywnioskować czy wymagane są dodatkowe
środki bezpieczeństwa. Czynniki składające się na po-
ziom imisji w danym momencie na stanowisku pracy
to okres trwania efektów, właściwości pomieszczenia
roboczego, inne źródła hałasu itp, na przykład licz-
ba maszyn i działań w bliskim otoczeniu. Wartości
dopuszczalne na jedno stanowisko pracy mogą się
różnić również w zależności od kraju użytkowania. In-
formacja ta powinna jednak umożliwić użytkownikowi
dokonanie lepszej oceny zagrożeń i ryzyka.
Poziom ciśnienia akustycznego na stanowisku
pracy w dB
L = 110,5 dB; L = 95 dB
WA pA
Do podanych wartości emisji należy doliczyć niepew-
ność pomiaru K = 2 dB.
Wykonać pomiar zgodnie z normą EN ISO 3744:2010.
7. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
Miejsca w niniejszej instrukcji obsługi, które do-
tyczą bezpieczeństwa użytkownika, zostały ozna-
czone następującym znakiem: m
UWAGA
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Nie pozwalać dzie-
ciomna zabawę plastikowymi torebkami, foliami
lub małymi częściami! Istnieje niebezpieczeństwo
połknięcia i uduszenia!
8. Montaż
Ze względu na wymogi logistyczne maszyna nie jest
w całości zmontowana w opakowaniu.
Montaż osi (rys. 3-6)
Umieścić oś koła (19), zgodnie z rys. 3, po-
przez otwór w zawieszeniu osi koła.
