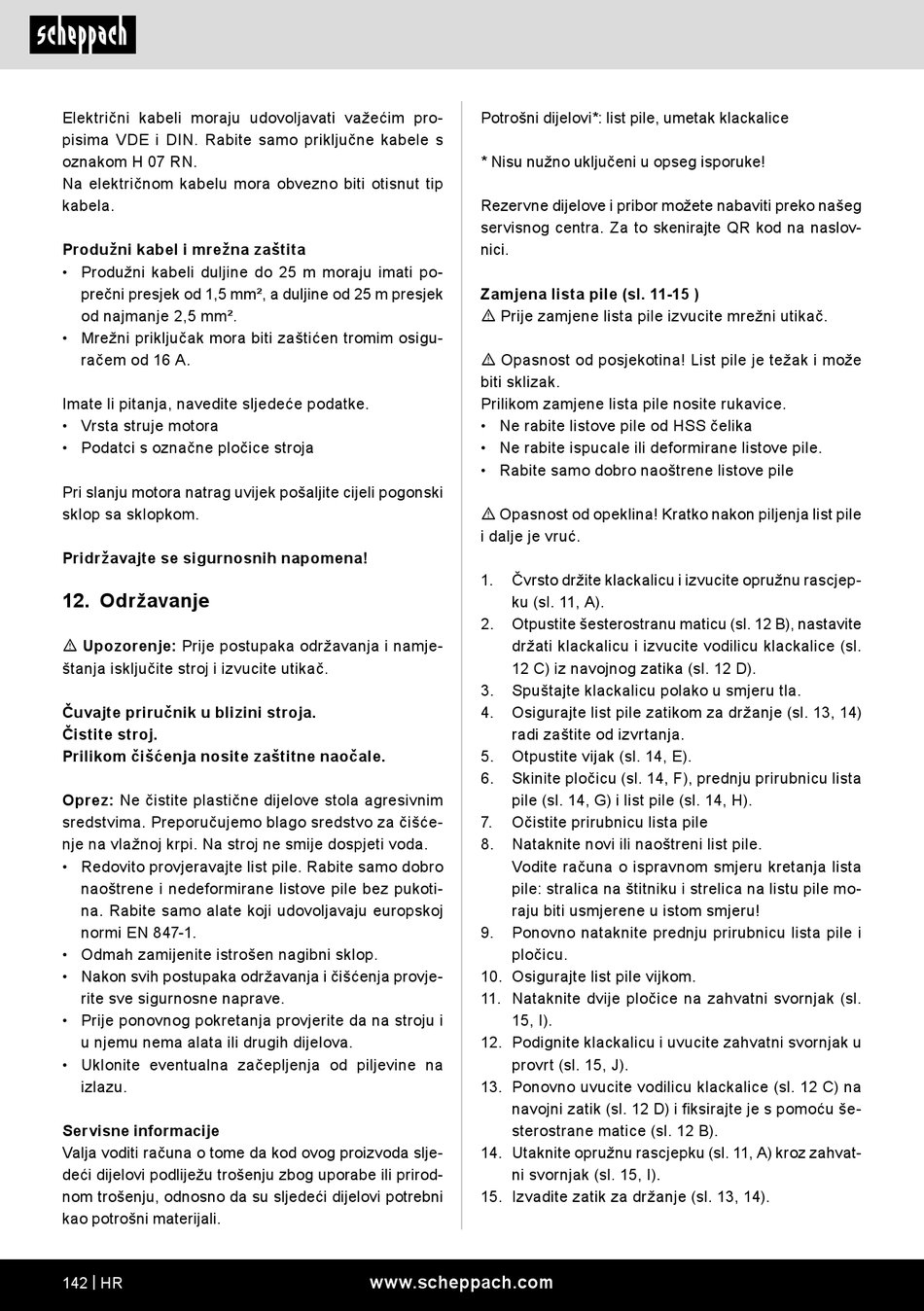

Električni kabeli moraju udovoljavati važećim pro-
pisima VDE i DIN. Rabite samo priključne kabele s
oznakom H 07 RN.
Na električnom kabelu mora obvezno biti otisnut tip
kabela.
Produžni kabel i mrežna zaštita
• Produžni kabeli duljine do 25 m moraju imati po-
prečni presjek od 1,5 mm², a duljine od 25 m presjek
od najmanje 2,5 mm².
• Mrežni priključak mora biti zaštićen tromim osigu-
račem od 16 A.
Imate li pitanja, navedite sljedeće podatke.
• Vrsta struje motora
• Podatci s označne pločice stroja
Pri slanju motora natrag uvijek pošaljite cijeli pogonski
sklop sa sklopkom.
Pridržavajte se sigurnosnih napomena!
12. Održavanje
m Upozorenje: Prije postupaka održavanja i namje-
štanja isključite stroj i izvucite utikač.
Čuvajte priručnik u blizini stroja.
Čistite stroj.
Prilikom čišćenja nosite zaštitne naočale.
Oprez: Ne čistite plastične dijelove stola agresivnim
sredstvima. Preporučujemo blago sredstvo za čišće-
nje na vlažnoj krpi. Na stroj ne smije dospjeti voda.
• Redovito provjeravajte list pile. Rabite samo dobro
naoštrene i nedeformirane listove pile bez pukoti-
na. Rabite samo alate koji udovoljavaju europskoj
normi EN 847-1.
• Odmah zamijenite istrošen nagibni sklop.
• Nakon svih postupaka održavanja i čišćenja provje-
rite sve sigurnosne naprave.
• Prije ponovnog pokretanja provjerite da na stroju i
u njemu nema alata ili drugih dijelova.
• Uklonite eventualna začepljenja od piljevine na
izlazu.
Servisne informacije
Valja voditi računa o tome da kod ovog proizvoda slje-
deći dijelovi podliježu trošenju zbog uporabe ili prirod-
nom trošenju, odnosno da su sljedeći dijelovi potrebni
kao potrošni materijali.
142 | HR
Potrošni dijelovi*: list pile, umetak klackalice
* Nisu nužno uključeni u opseg isporuke!
Rezervne dijelove i pribor možete nabaviti preko našeg
servisnog centra. Za to skenirajte QR kod na naslov-
nici.
Zamjena lista pile (sl. 11-15 )
m Prije zamjene lista pile izvucite mrežni utikač.
m Opasnost od posjekotina! List pile je težak i može
biti sklizak.
Prilikom zamjene lista pile nosite rukavice.
• Ne rabite listove pile od HSS čelika
• Ne rabite ispucale ili deformirane listove pile.
• Rabite samo dobro naoštrene listove pile
m Opasnost od opeklina! Kratko nakon piljenja list pile
i dalje je vruć.
1. Čvrsto držite klackalicu i izvucite opružnu rascjep-
ku (sl. 11, A).
2. Otpustite šesterostranu maticu (sl. 12 B), nastavite
držati klackalicu i izvucite vodilicu klackalice (sl.
12 C) iz navojnog zatika (sl. 12 D).
3. Spuštajte klackalicu polako u smjeru tla.
4. Osigurajte list pile zatikom za držanje (sl. 13, 14)
radi zaštite od izvrtanja.
5. Otpustite vijak (sl. 14, E).
6. Skinite pločicu (sl. 14, F), prednju prirubnicu lista
pile (sl. 14, G) i list pile (sl. 14, H).
7. Očistite prirubnicu lista pile
8. Nataknite novi ili naoštreni list pile.
Vodite računa o ispravnom smjeru kretanja lista
pile: stralica na štitniku i strelica na listu pile mo-
raju biti usmjerene u istom smjeru!
9. Ponovno nataknite prednju prirubnicu lista pile i
pločicu.
10. Osigurajte list pile vijkom.
11. Nataknite dvije pločice na zahvatni svornjak (sl.
15, I).
12. Podignite klackalicu i uvucite zahvatni svornjak u
provrt (sl. 15, J).
13. Ponovno uvucite vodilicu klackalice (sl. 12 C) na
navojni zatik (sl. 12 D) i fiksirajte je s pomoću še-
sterostrane matice (sl. 12 B).
14. Utaknite opružnu rascjepku (sl. 11, A) kroz zahvat-
ni svornjak (sl. 15, I).
15. Izvadite zatik za držanje (sl. 13, 14).
