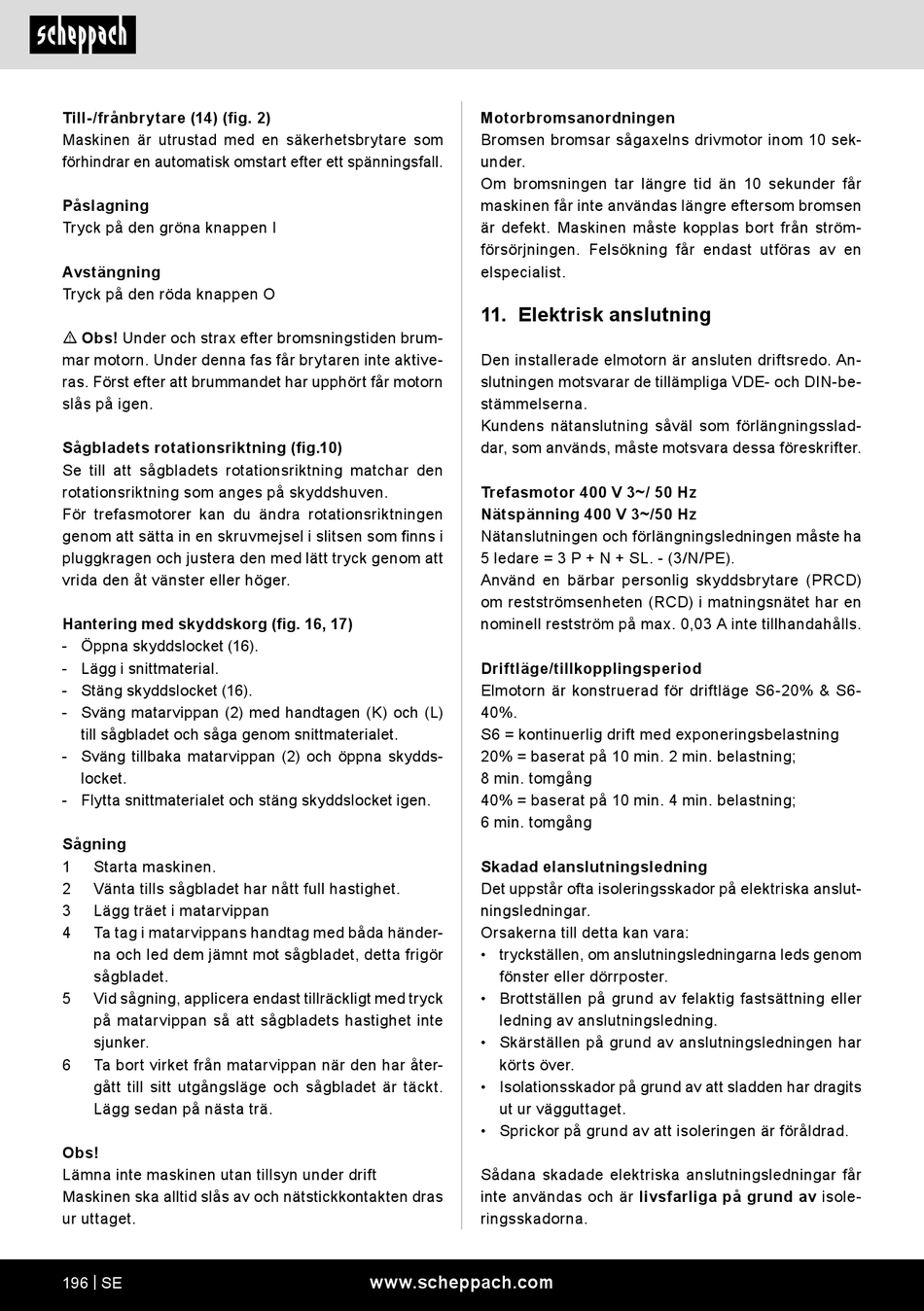

Till-/frånbrytare (14) (fig. 2)
Maskinen är utrustad med en säkerhetsbrytare som
förhindrar en automatisk omstart efter ett spänningsfall.
Påslagning
Tryck på den gröna knappen I
Avstängning
Tryck på den röda knappen O
m Obs! Under och strax efter bromsningstiden brum-
mar motorn. Under denna fas får brytaren inte aktive-
ras. Först efter att brummandet har upphört får motorn
slås på igen.
Sågbladets rotationsriktning (fig.10)
Se till att sågbladets rotationsriktning matchar den
rotationsriktning som anges på skyddshuven.
För trefasmotorer kan du ändra rotationsriktningen
genom att sätta in en skruvmejsel i slitsen som finns i
pluggkragen och justera den med lätt tryck genom att
vrida den åt vänster eller höger.
Hantering med skyddskorg (fig. 16, 17)
- Öppna skyddslocket (16).
- Lägg i snittmaterial.
- Stäng skyddslocket (16).
- Sväng matarvippan (2) med handtagen (K) och (L)
till sågbladet och såga genom snittmaterialet.
- Sväng tillbaka matarvippan (2) och öppna skydds-
locket.
- Flytta snittmaterialet och stäng skyddslocket igen.
Sågning
1 Starta maskinen.
2 Vänta tills sågbladet har nått full hastighet.
3 Lägg träet i matarvippan
4 Ta tag i matarvippans handtag med båda händer-
na och led dem jämnt mot sågbladet, detta frigör
sågbladet.
5 Vid sågning, applicera endast tillräckligt med tryck
på matarvippan så att sågbladets hastighet inte
sjunker.
6 Ta bort virket från matarvippan när den har åter-
gått till sitt utgångsläge och sågbladet är täckt.
Lägg sedan på nästa trä.
Obs!
Lämna inte maskinen utan tillsyn under drift
Maskinen ska alltid slås av och nätstickkontakten dras
ur uttaget.
196 | SE
Motorbromsanordningen
Bromsen bromsar sågaxelns drivmotor inom 10 sek-
under.
Om bromsningen tar längre tid än 10 sekunder får
maskinen får inte användas längre eftersom bromsen
är defekt. Maskinen måste kopplas bort från ström-
försörjningen. Felsökning får endast utföras av en
elspecialist.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten driftsredo. An-
slutningen motsvarar de tillämpliga VDE- och DIN-be-
stämmelserna.
Kundens nätanslutning såväl som förlängningsslad-
dar, som används, måste motsvara dessa föreskrifter.
Trefasmotor 400 V 3~/ 50 Hz
Nätspänning 400 V 3~/50 Hz
Nätanslutningen och förlängningsledningen måste ha
5 ledare = 3 P + N + SL. - (3/N/PE).
Använd en bärbar personlig skyddsbrytare (PRCD)
om restströmsenheten (RCD) i matningsnätet har en
nominell restström på max. 0,03 A inte tillhandahålls.
Driftläge/tillkopplingsperiod
Elmotorn är konstruerad för driftläge S6-20% & S6-
40%.
S6 = kontinuerlig drift med exponeringsbelastning
20% = baserat på 10 min. 2 min. belastning;
8 min. tomgång
40% = baserat på 10 min. 4 min. belastning;
6 min. tomgång
Skadad elanslutningsledning
Det uppstår ofta isoleringsskador på elektriska anslut-
ningsledningar.
Orsakerna till detta kan vara:
• tryckställen, om anslutningsledningarna leds genom
fönster eller dörrposter.
• Brottställen på grund av felaktig fastsättning eller
ledning av anslutningsledning.
• Skärställen på grund av anslutningsledningen har
körts över.
• Isolationsskador på grund av att sladden har dragits
ut ur vägguttaget.
• Sprickor på grund av att isoleringen är föråldrad.
Sådana skadade elektriska anslutningsledningar får
inte användas och är livsfarliga på grund av isole-
ringsskadorna.
