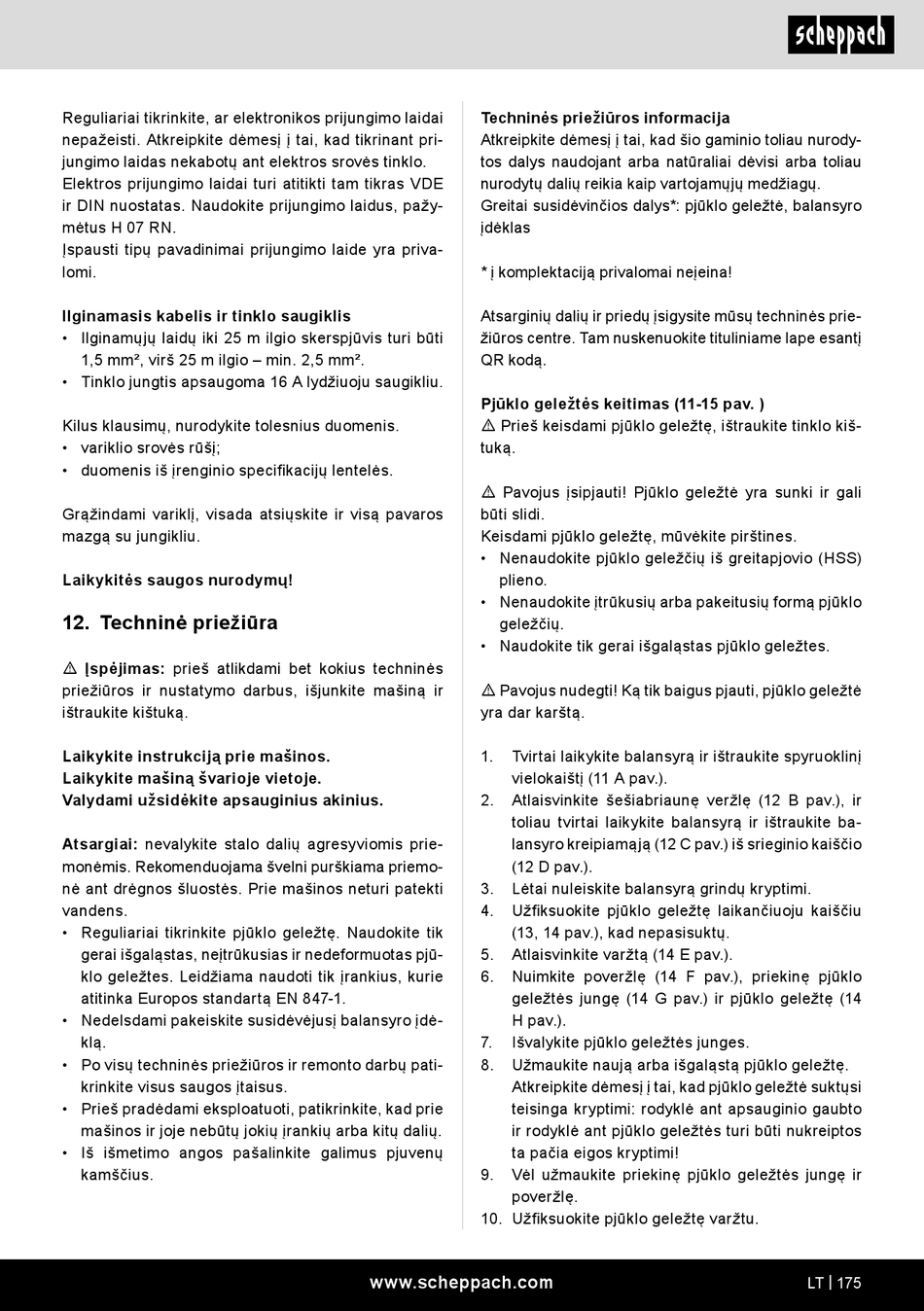

Scheppach HS730 Originalbetriebsanleitung Seite 175

Reguliariai tikrinkite, ar elektronikos prijungimo laidai
nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant pri-
jungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pažy-
mėtus H 07 RN.
Įspausti tipų pavadinimai prijungimo laide yra priva-
lomi.
Ilginamasis kabelis ir tinklo saugiklis
• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti
1,5 mm², virš 25 m ilgio – min. 2,5 mm².
• Tinklo jungtis apsaugoma 16 A lydžiuoju saugikliu.
Kilus klausimų, nurodykite tolesnius duomenis.
• variklio srovės rūšį;
• duomenis iš įrenginio specifikacijų lentelės.
Grąžindami variklį, visada atsiųskite ir visą pavaros
mazgą su jungikliu.
Laikykitės saugos nurodymų!
12. Techninė priežiūra
m Įspėjimas: prieš atlikdami bet kokius techninės
priežiūros ir nustatymo darbus, išjunkite mašiną ir
ištraukite kištuką.
Laikykite instrukciją prie mašinos.
Laikykite mašiną švarioje vietoje.
Valydami užsidėkite apsauginius akinius.
Atsargiai: nevalykite stalo dalių agresyviomis prie-
monėmis. Rekomenduojama švelni purškiama priemo-
nė ant drėgnos šluostės. Prie mašinos neturi patekti
vandens.
• Reguliariai tikrinkite pjūklo geležtę. Naudokite tik
gerai išgaląstas, neįtrūkusias ir nedeformuotas pjū-
klo geležtes. Leidžiama naudoti tik įrankius, kurie
atitinka Europos standartą EN 847-1.
• Nedelsdami pakeiskite susidėvėjusį balansyro įdė-
klą.
• Po visų techninės priežiūros ir remonto darbų pati-
krinkite visus saugos įtaisus.
• Prieš pradėdami eksploatuoti, patikrinkite, kad prie
mašinos ir joje nebūtų jokių įrankių arba kitų dalių.
• Iš išmetimo angos pašalinkite galimus pjuvenų
kamščius.
Techninės priežiūros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody-
tos dalys naudojant arba natūraliai dėvisi arba toliau
nurodytų dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: pjūklo geležtė, balansyro
įdėklas
* į komplektaciją privalomai neįeina!
Atsarginių dalių ir priedų įsigysite mūsų techninės prie-
žiūros centre. Tam nuskenuokite tituliniame lape esantį
QR kodą.
Pjūklo geležtės keitimas (11-15 pav. )
m Prieš keisdami pjūklo geležtę, ištraukite tinklo kiš-
tuką.
m Pavojus įsipjauti! Pjūklo geležtė yra sunki ir gali
būti slidi.
Keisdami pjūklo geležtę, mūvėkite pirštines.
• Nenaudokite pjūklo geležčių iš greitapjovio (HSS)
plieno.
• Nenaudokite įtrūkusių arba pakeitusių formą pjūklo
geležčių.
• Naudokite tik gerai išgaląstas pjūklo geležtes.
m Pavojus nudegti! Ką tik baigus pjauti, pjūklo geležtė
yra dar karštą.
1. Tvirtai laikykite balansyrą ir ištraukite spyruoklinį
vielokaištį (11 A pav.).
2. Atlaisvinkite šešiabriaunę veržlę (12 B pav.), ir
toliau tvirtai laikykite balansyrą ir ištraukite ba-
lansyro kreipiamąją (12 C pav.) iš srieginio kaiščio
(12 D pav.).
3. Lėtai nuleiskite balansyrą grindų kryptimi.
4. Užfiksuokite pjūklo geležtę laikančiuoju kaiščiu
(13, 14 pav.), kad nepasisuktų.
5. Atlaisvinkite varžtą (14 E pav.).
6. Nuimkite poveržlę (14 F pav.), priekinę pjūklo
geležtės jungę (14 G pav.) ir pjūklo geležtę (14
H pav.).
7. Išvalykite pjūklo geležtės junges.
8. Užmaukite naują arba išgaląstą pjūklo geležtę.
Atkreipkite dėmesį į tai, kad pjūklo geležtė suktųsi
teisinga kryptimi: rodyklė ant apsauginio gaubto
ir rodyklė ant pjūklo geležtės turi būti nukreiptos
ta pačia eigos kryptimi!
9. Vėl užmaukite priekinę pjūklo geležtės jungę ir
poveržlę.
10. Užfiksuokite pjūklo geležtę varžtu.
www.scheppach.com LT | 175
