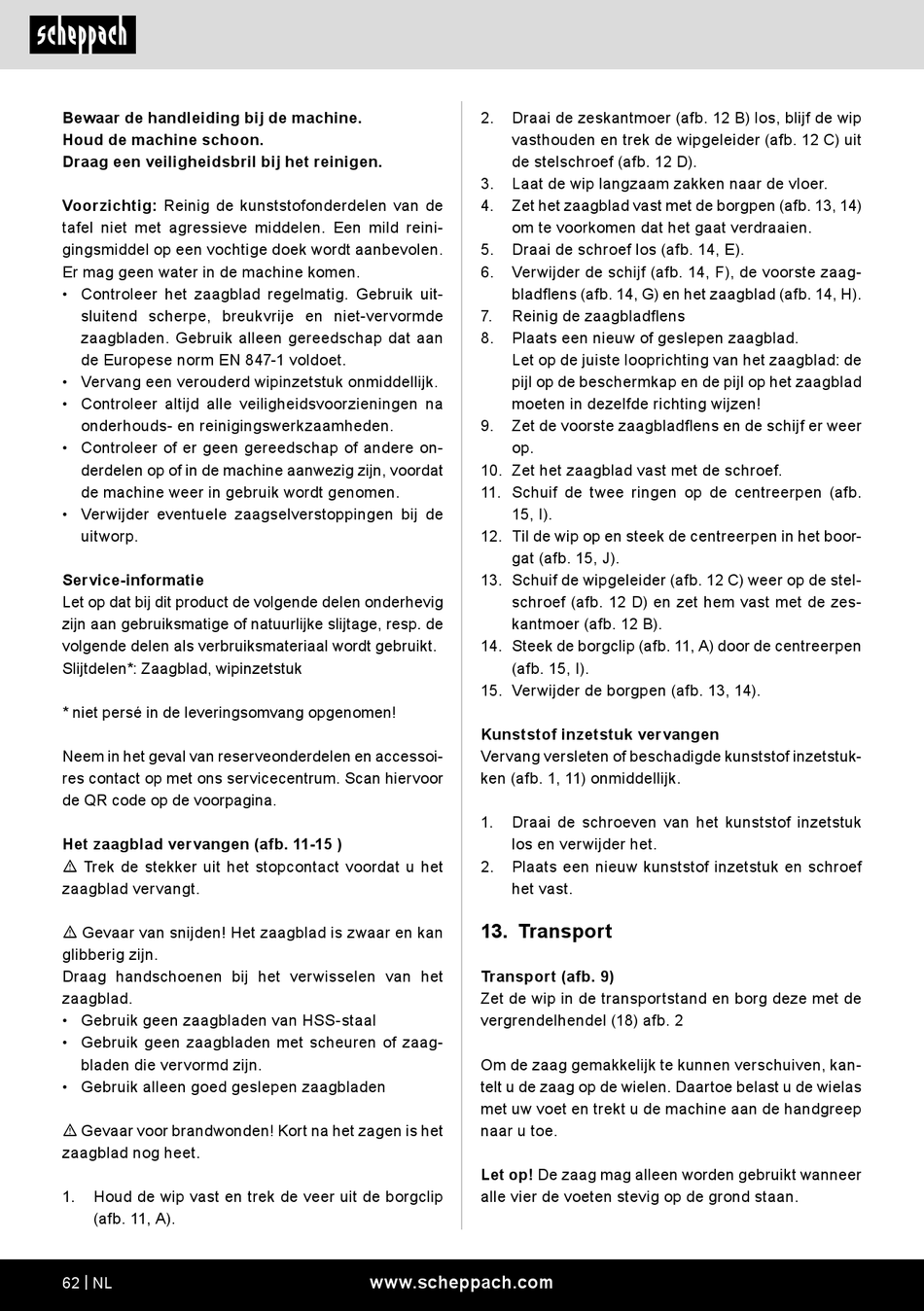

Scheppach HS730 Originalbetriebsanleitung Seite 62

Bewaar de handleiding bij de machine.
Houd de machine schoon.
Draag een veiligheidsbril bij het reinigen.
Voorzichtig: Reinig de kunststofonderdelen van de
tafel niet met agressieve middelen. Een mild reini-
gingsmiddel op een vochtige doek wordt aanbevolen.
Er mag geen water in de machine komen.
• Controleer het zaagblad regelmatig. Gebruik uit-
sluitend scherpe, breukvrije en niet-vervormde
zaagbladen. Gebruik alleen gereedschap dat aan
de Europese norm EN 847-1 voldoet.
• Vervang een verouderd wipinzetstuk onmiddellijk.
• Controleer altijd alle veiligheidsvoorzieningen na
onderhouds- en reinigingswerkzaamheden.
• Controleer of er geen gereedschap of andere on-
derdelen op of in de machine aanwezig zijn, voordat
de machine weer in gebruik wordt genomen.
• Verwijder eventuele zaagselverstoppingen bij de
uitworp.
Service-informatie
Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtdelen*: Zaagblad, wipinzetstuk
* niet persé in de leveringsomvang opgenomen!
Neem in het geval van reserveonderdelen en accessoi-
res contact op met ons servicecentrum. Scan hiervoor
de QR code op de voorpagina.
Het zaagblad vervangen (afb. 11-15 )
m Trek de stekker uit het stopcontact voordat u het
zaagblad vervangt.
m Gevaar van snijden! Het zaagblad is zwaar en kan
glibberig zijn.
Draag handschoenen bij het verwisselen van het
zaagblad.
• Gebruik geen zaagbladen van HSS-staal
• Gebruik geen zaagbladen met scheuren of zaag-
bladen die vervormd zijn.
• Gebruik alleen goed geslepen zaagbladen
m Gevaar voor brandwonden! Kort na het zagen is het
zaagblad nog heet.
1. Houd de wip vast en trek de veer uit de borgclip
(afb. 11, A).
62 | NL
2. Draai de zeskantmoer (afb. 12 B) los, blijf de wip
vasthouden en trek de wipgeleider (afb. 12 C) uit
de stelschroef (afb. 12 D).
3. Laat de wip langzaam zakken naar de vloer.
4. Zet het zaagblad vast met de borgpen (afb. 13, 14)
om te voorkomen dat het gaat verdraaien.
5. Draai de schroef los (afb. 14, E).
6. Verwijder de schijf (afb. 14, F), de voorste zaag-
bladflens (afb. 14, G) en het zaagblad (afb. 14, H).
7. Reinig de zaagbladflens
8. Plaats een nieuw of geslepen zaagblad.
Let op de juiste looprichting van het zaagblad: de
pijl op de beschermkap en de pijl op het zaagblad
moeten in dezelfde richting wijzen!
9. Zet de voorste zaagbladflens en de schijf er weer
op.
10. Zet het zaagblad vast met de schroef.
11. Schuif de twee ringen op de centreerpen (afb.
15, I).
12. Til de wip op en steek de centreerpen in het boor-
gat (afb. 15, J).
13. Schuif de wipgeleider (afb. 12 C) weer op de stel-
schroef (afb. 12 D) en zet hem vast met de zes-
kantmoer (afb. 12 B).
14. Steek de borgclip (afb. 11, A) door de centreerpen
(afb. 15, I).
15. Verwijder de borgpen (afb. 13, 14).
Kunststof inzetstuk vervangen
Vervang versleten of beschadigde kunststof inzetstuk-
ken (afb. 1, 11) onmiddellijk.
1. Draai de schroeven van het kunststof inzetstuk
los en verwijder het.
2. Plaats een nieuw kunststof inzetstuk en schroef
het vast.
13. Transport
Transport (afb. 9)
Zet de wip in de transportstand en borg deze met de
vergrendelhendel (18) afb. 2
Om de zaag gemakkelijk te kunnen verschuiven, kan-
telt u de zaag op de wielen. Daartoe belast u de wielas
met uw voet en trekt u de machine aan de handgreep
naar u toe.
Let op! De zaag mag alleen worden gebruikt wanneer
alle vier de voeten stevig op de grond staan.
