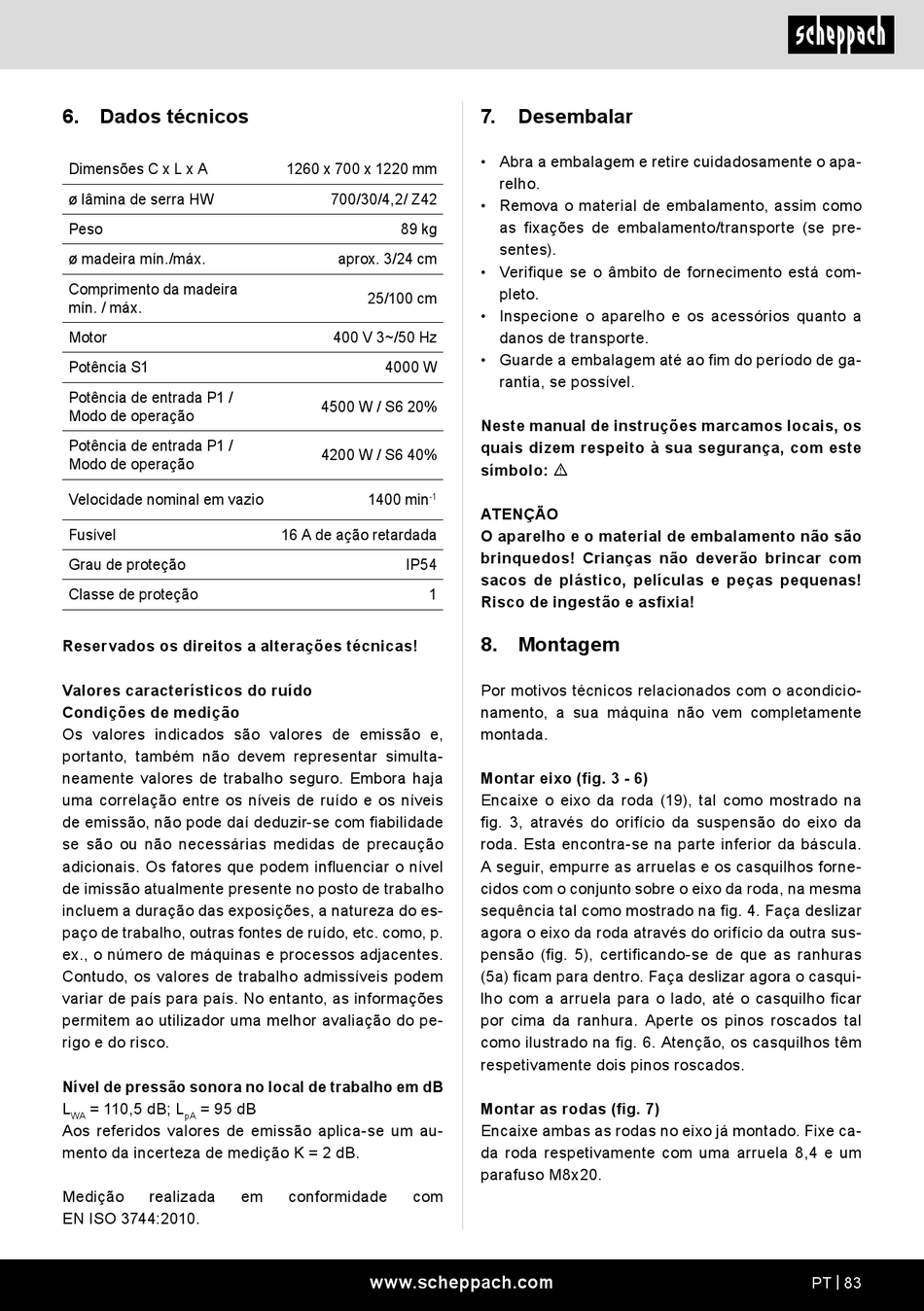

6. Dados técnicos
Dimensões C x L x A
ø lâmina de serra HW
Peso
ø madeira mín./máx.
Comprimento da madeira
mín. / máx.
Motor
Potência S1
Potência de entrada P1 /
Modo de operação
Potência de entrada P1 /
Modo de operação
Velocidade nominal em vazio
Fusível
Grau de proteção
Classe de proteção
Reservados os direitos a alterações técnicas!
Valores característicos do ruído
Condições de medição
Os valores indicados são valores de emissão e,
portanto, também não devem representar simulta-
neamente valores de trabalho seguro. Embora haja
uma correlação entre os níveis de ruído e os níveis
de emissão, não pode daí deduzir-se com fiabilidade
se são ou não necessárias medidas de precaução
adicionais. Os fatores que podem influenciar o nível
de imissão atualmente presente no posto de trabalho
incluem a duração das exposições, a natureza do es-
paço de trabalho, outras fontes de ruído, etc. como, p.
ex., o número de máquinas e processos adjacentes.
Contudo, os valores de trabalho admissíveis podem
variar de país para país. No entanto, as informações
permitem ao utilizador uma melhor avaliação do pe-
rigo e do risco.
Nível de pressão sonora no local de trabalho em dB
L = 110,5 dB; L = 95 dB
WA pA
Aos referidos valores de emissão aplica-se um au-
mento da incerteza de medição K = 2 dB.
Medição realizada
EN ISO 3744:2010.
1260 x 700 x 1220 mm
700/30/4,2/ Z42
89 kg
aprox. 3/24 cm
25/100 cm
400 V 3~/50 Hz
4000 W
4500 W / S6 20%
4200 W / S6 40%
1400 min
16 A de ação retardada
IP54
em conformidade com
www.scheppach.com
7. Desembalar
• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalamento, assim como
as fixações de embalamento/transporte (se pre-
sentes).
• Verifique se o âmbito de fornecimento está com-
pleto.
• Inspecione o aparelho e os acessórios quanto a
danos de transporte.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
Neste manual de instruções marcamos locais, os
quais dizem respeito à sua segurança, com este
símbolo: m
-1
ATENÇÃO
O aparelho e o material de embalamento não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
1
Risco de ingestão e asfixia!
8. Montagem
Por motivos técnicos relacionados com o acondicio-
namento, a sua máquina não vem completamente
montada.
Montar eixo (fig. 3 - 6)
Encaixe o eixo da roda (19), tal como mostrado na
fig. 3, através do orifício da suspensão do eixo da
roda. Esta encontra-se na parte inferior da báscula.
A seguir, empurre as arruelas e os casquilhos forne-
cidos com o conjunto sobre o eixo da roda, na mesma
sequência tal como mostrado na fig. 4. Faça deslizar
agora o eixo da roda através do orifício da outra sus-
pensão (fig. 5), certificando-se de que as ranhuras
(5a) ficam para dentro. Faça deslizar agora o casqui-
lho com a arruela para o lado, até o casquilho ficar
por cima da ranhura. Aperte os pinos roscados tal
como ilustrado na fig. 6. Atenção, os casquilhos têm
respetivamente dois pinos roscados.
Montar as rodas (fig. 7)
Encaixe ambas as rodas no eixo já montado. Fixe ca-
da roda respetivamente com uma arruela 8,4 e um
parafuso M8x20.
