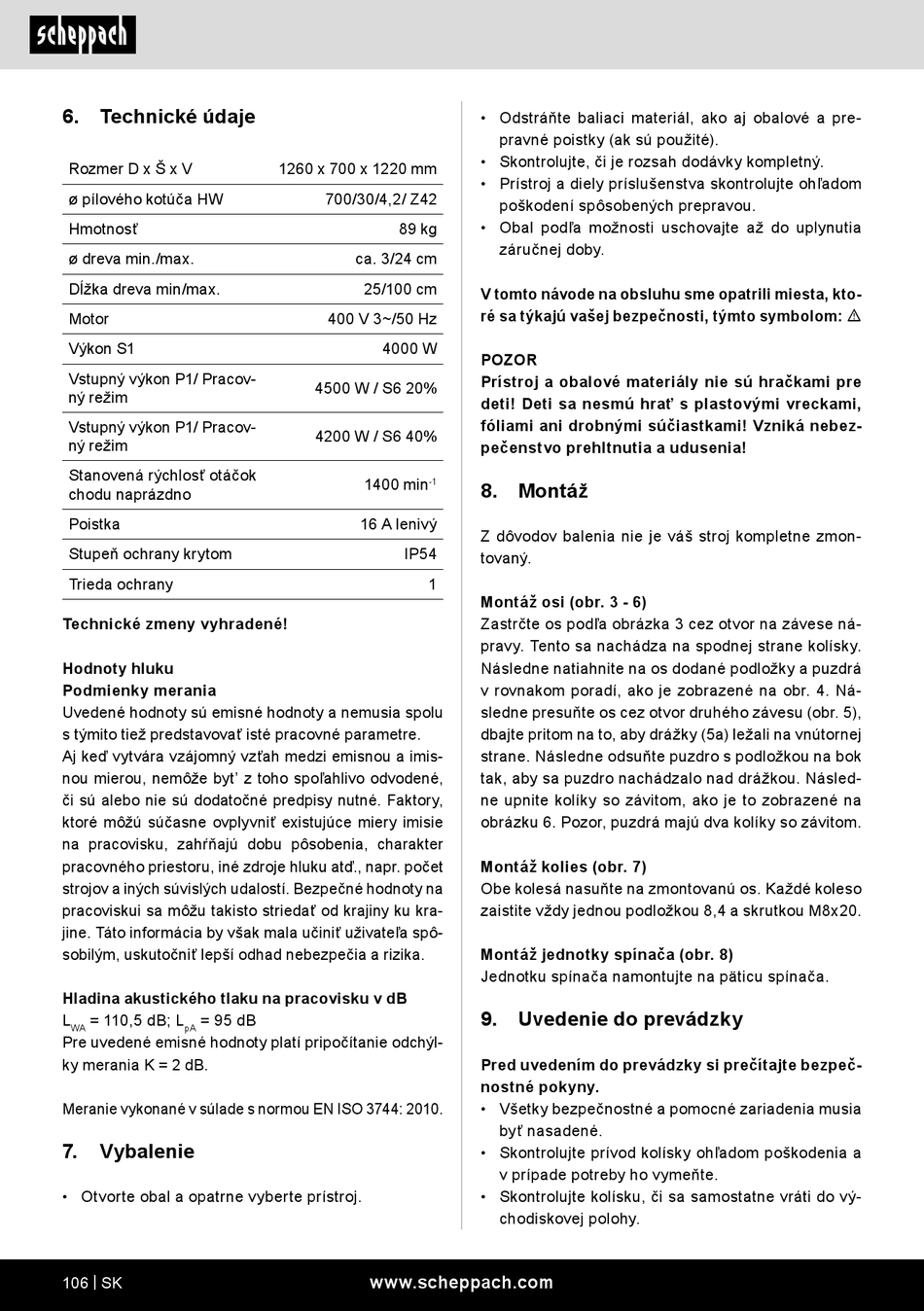

6. Technické údaje
Rozmer D x Š x V
ø pílového kotúča HW
Hmotnosť
ø dreva min./max.
Dĺžka dreva min/max.
Motor
Výkon S1
Vstupný výkon P1/ Pracov-
ný režim
Vstupný výkon P1/ Pracov-
ný režim
Stanovená rýchlosť otáčok
chodu naprázdno
Poistka
Stupeň ochrany krytom
Trieda ochrany
Technické zmeny vyhradené!
Hodnoty hluku
Podmienky merania
Uvedené hodnoty sú emisné hodnoty a nemusia spolu
s týmito tiež predstavovať isté pracovné parametre.
Aj keď vytvára vzájomný vzťah medzi emisnou a imis-
nou mierou, nemôže byt' z toho spoľahlivo odvodené,
či sú alebo nie sú dodatočné predpisy nutné. Faktory,
ktoré môžú súčasne ovplyvniť existujúce miery imisie
na pracovisku, zahŕňajú dobu pôsobenia, charakter
pracovného priestoru, iné zdroje hluku atď., napr. počet
strojov a iných súvislých udalostí. Bezpečné hodnoty na
pracoviskui sa môžu takisto striedať od krajiny ku kra-
jine. Táto informácia by však mala učiniť uživateľa spô-
sobilým, uskutočniť lepší odhad nebezpečia a rizika.
Hladina akustického tlaku na pracovisku v dB
L = 110,5 dB; L = 95 dB
WA pA
Pre uvedené emisné hodnoty platí pripočítanie odchýl-
ky merania K = 2 dB.
Meranie vykonané v súlade s normou EN ISO 3744: 2010.
7. Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
106 | SK
1260 x 700 x 1220 mm
700/30/4,2/ Z42
89 kg
ca. 3/24 cm
25/100 cm
400 V 3~/50 Hz
4000 W
4500 W / S6 20%
4200 W / S6 40%
1400 min
-1
16 A lenivý
IP54
1
www.scheppach.com
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
V tomto návode na obsluhu sme opatrili miesta, kto-
ré sa týkajú vašej bezpečnosti, týmto symbolom: m
POZOR
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
8. Montáž
Z dôvodov balenia nie je váš stroj kompletne zmon-
tovaný.
Montáž osi (obr. 3 - 6)
Zastrčte os podľa obrázka 3 cez otvor na závese ná-
pravy. Tento sa nachádza na spodnej strane kolísky.
Následne natiahnite na os dodané podložky a puzdrá
v rovnakom poradí, ako je zobrazené na obr. 4. Ná-
sledne presuňte os cez otvor druhého závesu (obr. 5),
dbajte pritom na to, aby drážky (5a) ležali na vnútornej
strane. Následne odsuňte puzdro s podložkou na bok
tak, aby sa puzdro nachádzalo nad drážkou. Násled-
ne upnite kolíky so závitom, ako je to zobrazené na
obrázku 6. Pozor, puzdrá majú dva kolíky so závitom.
Montáž kolies (obr. 7)
Obe kolesá nasuňte na zmontovanú os. Každé koleso
zaistite vždy jednou podložkou 8,4 a skrutkou M8x20.
Montáž jednotky spínača (obr. 8)
Jednotku spínača namontujte na päticu spínača.
9. Uvedenie do prevádzky
Pred uvedením do prevádzky si prečítajte bezpeč-
nostné pokyny.
• Všetky bezpečnostné a pomocné zariadenia musia
byť nasadené.
• Skontrolujte prívod kolísky ohľadom poškodenia a
v prípade potreby ho vymeňte.
• Skontrolujte kolísku, či sa samostatne vráti do vý-
chodiskovej polohy.
