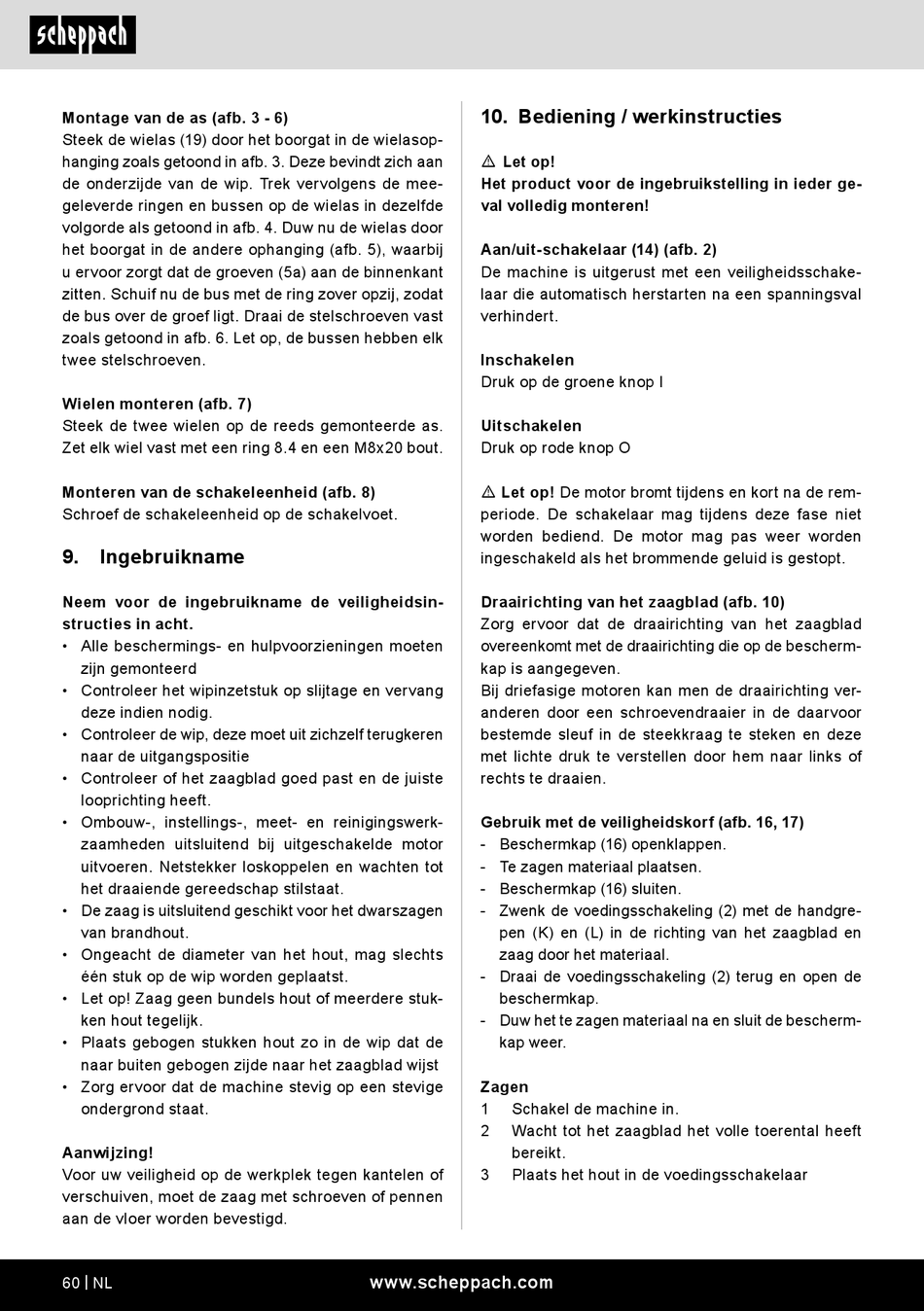

Montage van de as (afb. 3 - 6)
Steek de wielas (19) door het boorgat in de wielasop-
hanging zoals getoond in afb. 3. Deze bevindt zich aan
de onderzijde van de wip. Trek vervolgens de mee-
geleverde ringen en bussen op de wielas in dezelfde
volgorde als getoond in afb. 4. Duw nu de wielas door
het boorgat in de andere ophanging (afb. 5), waarbij
u ervoor zorgt dat de groeven (5a) aan de binnenkant
zitten. Schuif nu de bus met de ring zover opzij, zodat
de bus over de groef ligt. Draai de stelschroeven vast
zoals getoond in afb. 6. Let op, de bussen hebben elk
twee stelschroeven.
Wielen monteren (afb. 7)
Steek de twee wielen op de reeds gemonteerde as.
Zet elk wiel vast met een ring 8.4 en een M8x20 bout.
Monteren van de schakeleenheid (afb. 8)
Schroef de schakeleenheid op de schakelvoet.
9. Ingebruikname
Neem voor de ingebruikname de veiligheidsin-
structies in acht.
• Alle beschermings- en hulpvoorzieningen moeten
zijn gemonteerd
• Controleer het wipinzetstuk op slijtage en vervang
deze indien nodig.
• Controleer de wip, deze moet uit zichzelf terugkeren
naar de uitgangspositie
• Controleer of het zaagblad goed past en de juiste
looprichting heeft.
• Ombouw-, instellings-, meet- en reinigingswerk-
zaamheden uitsluitend bij uitgeschakelde motor
uitvoeren. Netstekker loskoppelen en wachten tot
het draaiende gereedschap stilstaat.
• De zaag is uitsluitend geschikt voor het dwarszagen
van brandhout.
• Ongeacht de diameter van het hout, mag slechts
één stuk op de wip worden geplaatst.
• Let op! Zaag geen bundels hout of meerdere stuk-
ken hout tegelijk.
• Plaats gebogen stukken hout zo in de wip dat de
naar buiten gebogen zijde naar het zaagblad wijst
• Zorg ervoor dat de machine stevig op een stevige
ondergrond staat.
Aanwijzing!
Voor uw veiligheid op de werkplek tegen kantelen of
verschuiven, moet de zaag met schroeven of pennen
aan de vloer worden bevestigd.
60 | NL
10. Bediening / werkinstructies
m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
Aan/uit-schakelaar (14) (afb. 2)
De machine is uitgerust met een veiligheidsschake-
laar die automatisch herstarten na een spanningsval
verhindert.
Inschakelen
Druk op de groene knop I
Uitschakelen
Druk op rode knop O
m Let op! De motor bromt tijdens en kort na de rem-
periode. De schakelaar mag tijdens deze fase niet
worden bediend. De motor mag pas weer worden
ingeschakeld als het brommende geluid is gestopt.
Draairichting van het zaagblad (afb. 10)
Zorg ervoor dat de draairichting van het zaagblad
overeenkomt met de draairichting die op de bescherm-
kap is aangegeven.
Bij driefasige motoren kan men de draairichting ver-
anderen door een schroevendraaier in de daarvoor
bestemde sleuf in de steekkraag te steken en deze
met lichte druk te verstellen door hem naar links of
rechts te draaien.
Gebruik met de veiligheidskorf (afb. 16, 17)
- Beschermkap (16) openklappen.
- Te zagen materiaal plaatsen.
- Beschermkap (16) sluiten.
- Zwenk de voedingsschakeling (2) met de handgre-
pen (K) en (L) in de richting van het zaagblad en
zaag door het materiaal.
- Draai de voedingsschakeling (2) terug en open de
beschermkap.
- Duw het te zagen materiaal na en sluit de bescherm-
kap weer.
Zagen
1 Schakel de machine in.
2 Wacht tot het zaagblad het volle toerental heeft
bereikt.
3 Plaats het hout in de voedingsschakelaar
