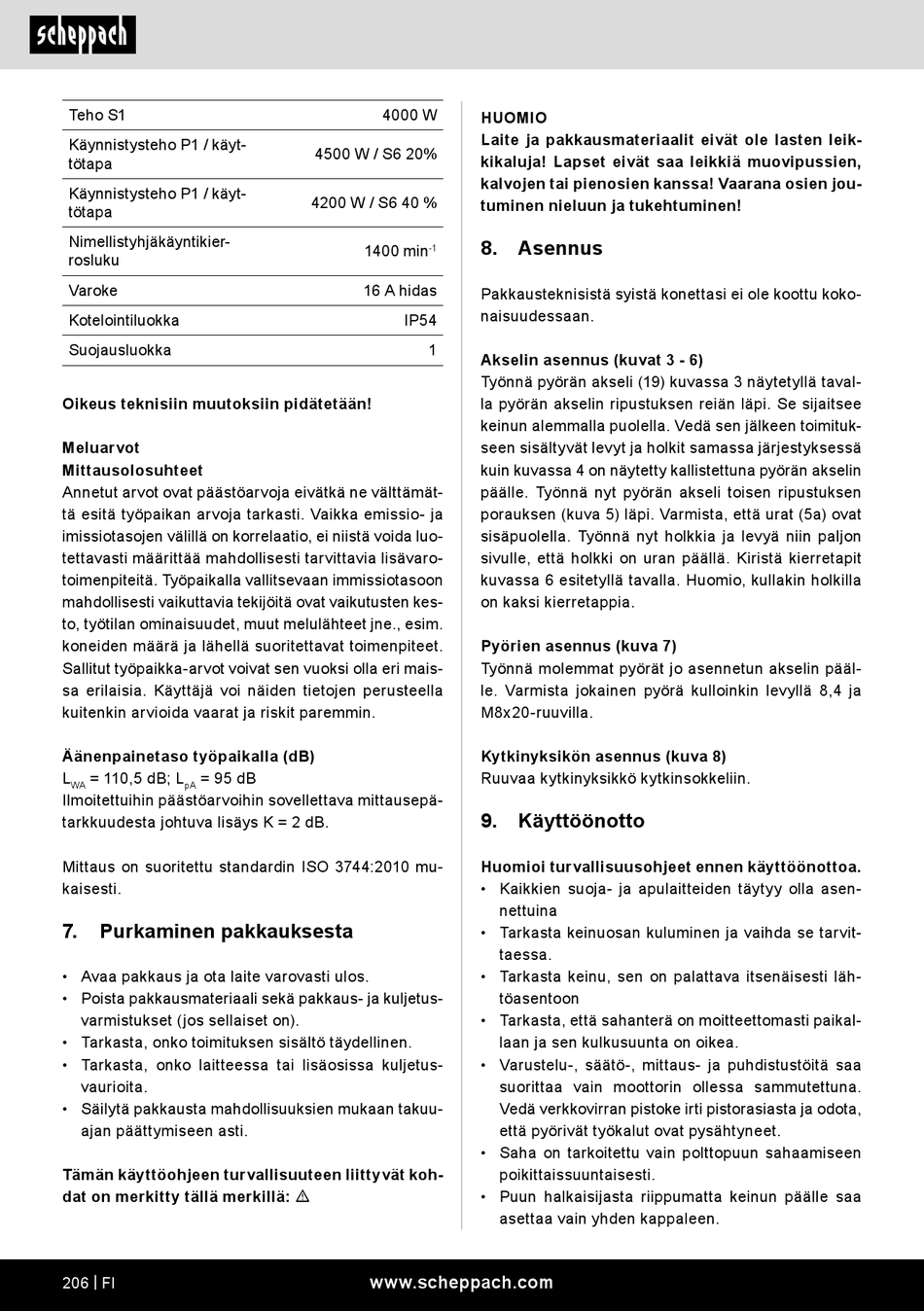

Teho S1
Käynnistysteho P1 / käyt-
tötapa
Käynnistysteho P1 / käyt-
tötapa
Nimellistyhjäkäyntikier-
rosluku
Varoke
Kotelointiluokka
Suojausluokka
Oikeus teknisiin muutoksiin pidätetään!
Meluarvot
Mittausolosuhteet
Annetut arvot ovat päästöarvoja eivätkä ne välttämät-
tä esitä työpaikan arvoja tarkasti. Vaikka emissio- ja
imissiotasojen välillä on korrelaatio, ei niistä voida luo-
tettavasti määrittää mahdollisesti tarvittavia lisävaro-
toimenpiteitä. Työpaikalla vallitsevaan immissiotasoon
mahdollisesti vaikuttavia tekijöitä ovat vaikutusten kes-
to, työtilan ominaisuudet, muut melulähteet jne., esim.
koneiden määrä ja lähellä suoritettavat toimenpiteet.
Sallitut työpaikka-arvot voivat sen vuoksi olla eri mais-
sa erilaisia. Käyttäjä voi näiden tietojen perusteella
kuitenkin arvioida vaarat ja riskit paremmin.
Äänenpainetaso työpaikalla (dB)
L = 110,5 dB; L = 95 dB
WA pA
Ilmoitettuihin päästöarvoihin sovellettava mittausepä-
tarkkuudesta johtuva lisäys K = 2 dB.
Mittaus on suoritettu standardin ISO 3744:2010 mu-
kaisesti.
7. Purkaminen pakkauksesta
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-
vaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
Tämän käyttöohjeen turvallisuuteen liittyvät koh-
dat on merkitty tällä merkillä: m
206 | FI
4000 W
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten leik-
4500 W / S6 20%
kikaluja! Lapset eivät saa leikkiä muovipussien,
kalvojen tai pienosien kanssa! Vaarana osien jou-
4200 W / S6 40 %
tuminen nieluun ja tukehtuminen!
8. Asennus
1400 min
-1
16 A hidas
Pakkausteknisistä syistä konettasi ei ole koottu koko-
naisuudessaan.
IP54
1
Akselin asennus (kuvat 3 - 6)
Työnnä pyörän akseli (19) kuvassa 3 näytetyllä taval-
la pyörän akselin ripustuksen reiän läpi. Se sijaitsee
keinun alemmalla puolella. Vedä sen jälkeen toimituk-
seen sisältyvät levyt ja holkit samassa järjestyksessä
kuin kuvassa 4 on näytetty kallistettuna pyörän akselin
päälle. Työnnä nyt pyörän akseli toisen ripustuksen
porauksen (kuva 5) läpi. Varmista, että urat (5a) ovat
sisäpuolella. Työnnä nyt holkkia ja levyä niin paljon
sivulle, että holkki on uran päällä. Kiristä kierretapit
kuvassa 6 esitetyllä tavalla. Huomio, kullakin holkilla
on kaksi kierretappia.
Pyörien asennus (kuva 7)
Työnnä molemmat pyörät jo asennetun akselin pääl-
le. Varmista jokainen pyörä kulloinkin levyllä 8,4 ja
M8x20-ruuvilla.
Kytkinyksikön asennus (kuva 8)
Ruuvaa kytkinyksikkö kytkinsokkeliin.
9.
Huomioi turvallisuusohjeet ennen käyttöönottoa.
• Kaikkien suoja- ja apulaitteiden täytyy olla asen-
• Tarkasta keinuosan kuluminen ja vaihda se tarvit-
• Tarkasta keinu, sen on palattava itsenäisesti läh-
• Tarkasta, että sahanterä on moitteettomasti paikal-
• Varustelu-, säätö-, mittaus- ja puhdistustöitä saa
• Saha on tarkoitettu vain polttopuun sahaamiseen
• Puun halkaisijasta riippumatta keinun päälle saa
www.scheppach.com
Käyttöönotto
nettuina
taessa.
töasentoon
laan ja sen kulkusuunta on oikea.
suorittaa vain moottorin ollessa sammutettuna.
Vedä verkkovirran pistoke irti pistorasiasta ja odota,
että pyörivät työkalut ovat pysähtyneet.
poikittaissuuntaisesti.
asettaa vain yhden kappaleen.
