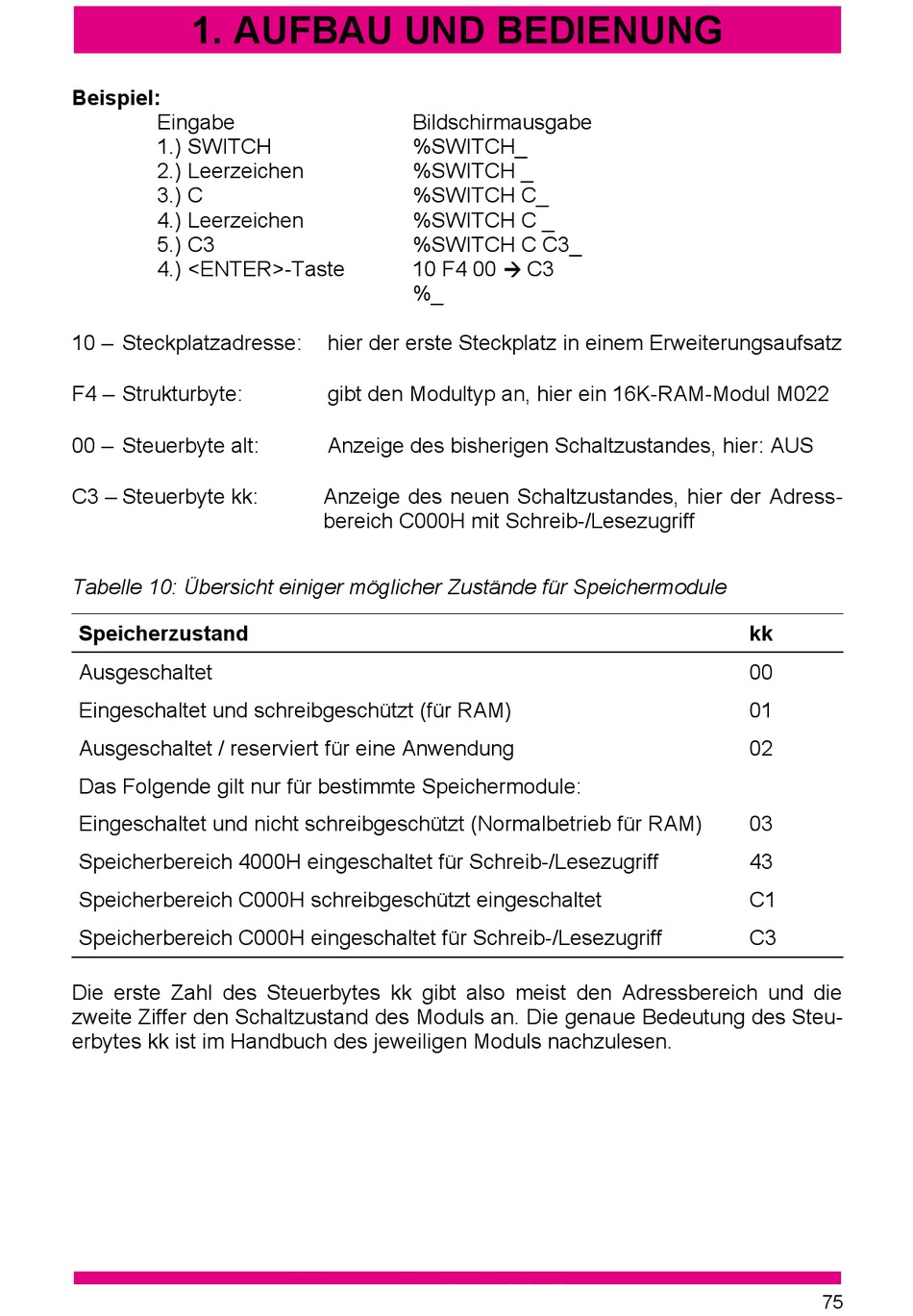

1. AUFBAU UND BEDIENUNG
Beispiel:
Eingabe
1.) SWITCH
2.) Leerzeichen
3.) C
4.) Leerzeichen
5.) C3
4.) <ENTER>-Taste
10 – Steckplatzadresse:
F4 – Strukturbyte:
00 – Steuerbyte alt:
C3 – Steuerbyte kk:
Tabelle 10: Übersicht einiger möglicher Zustände für Speichermodule
Speicherzustand
Ausgeschaltet
Eingeschaltet und schreibgeschützt (für RAM)
Ausgeschaltet / reserviert für eine Anwendung
Das Folgende gilt nur für bestimmte Speichermodule:
Eingeschaltet und nicht schreibgeschützt (Normalbetrieb für RAM)
Speicherbereich 4000H eingeschaltet für Schreib-/Lesezugriff
Speicherbereich C000H schreibgeschützt eingeschaltet
Speicherbereich C000H eingeschaltet für Schreib-/Lesezugriff
Die erste Zahl des Steuerbytes kk gibt also meist den Adressbereich und die
zweite Ziffer den Schaltzustand des Moduls an. Die genaue Bedeutung des Steu-
erbytes kk ist im Handbuch des jeweiligen Moduls nachzulesen.
Bildschirmausgabe
%SWITCH_
%SWITCH _
%SWITCH C_
%SWITCH C _
%SWITCH C C3_
10 F4 00
%_
hier der erste Steckplatz in einem Erweiterungsaufsatz
gibt den Modultyp an, hier ein 16K-RAM-Modul M022
Anzeige des bisherigen Schaltzustandes, hier: AUS
Anzeige des neuen Schaltzustandes, hier der Adress-
bereich C000H mit Schreib-/Lesezugriff
C3
kk
00
01
02
03
43
C1
C3
75
