2.3.3.
Anschluss eines Joysticks
Mit dem Einsatz eines Joysticks kann der Bedienkomfort für viele Spiel- und
Anwenderprogramme wesentlich erhöht werden. Die Module M008 bzw. M021
ermöglichen den Anschluss eines Joysticks an den KC 85/5. Dazu kann jeder
digitale Joystick verwendet werden, der als Anschluss eine 9-polige D-Sub-
Buchse besitzt. Das Joystick-Modul verfügt über einen 9-poligen D-Sub-Stecker,
die Anschlussbelegung ist in Tabelle 14 ersichtlich. Ein Joystick-Modul kann prin-
zipiell in jedem Modulsteckplatz betrieben werden, die Modulprioritätskette muss
jedoch geschlossen bleiben. Der Betrieb von zwei Joystick-Modulen ist nicht
möglich!

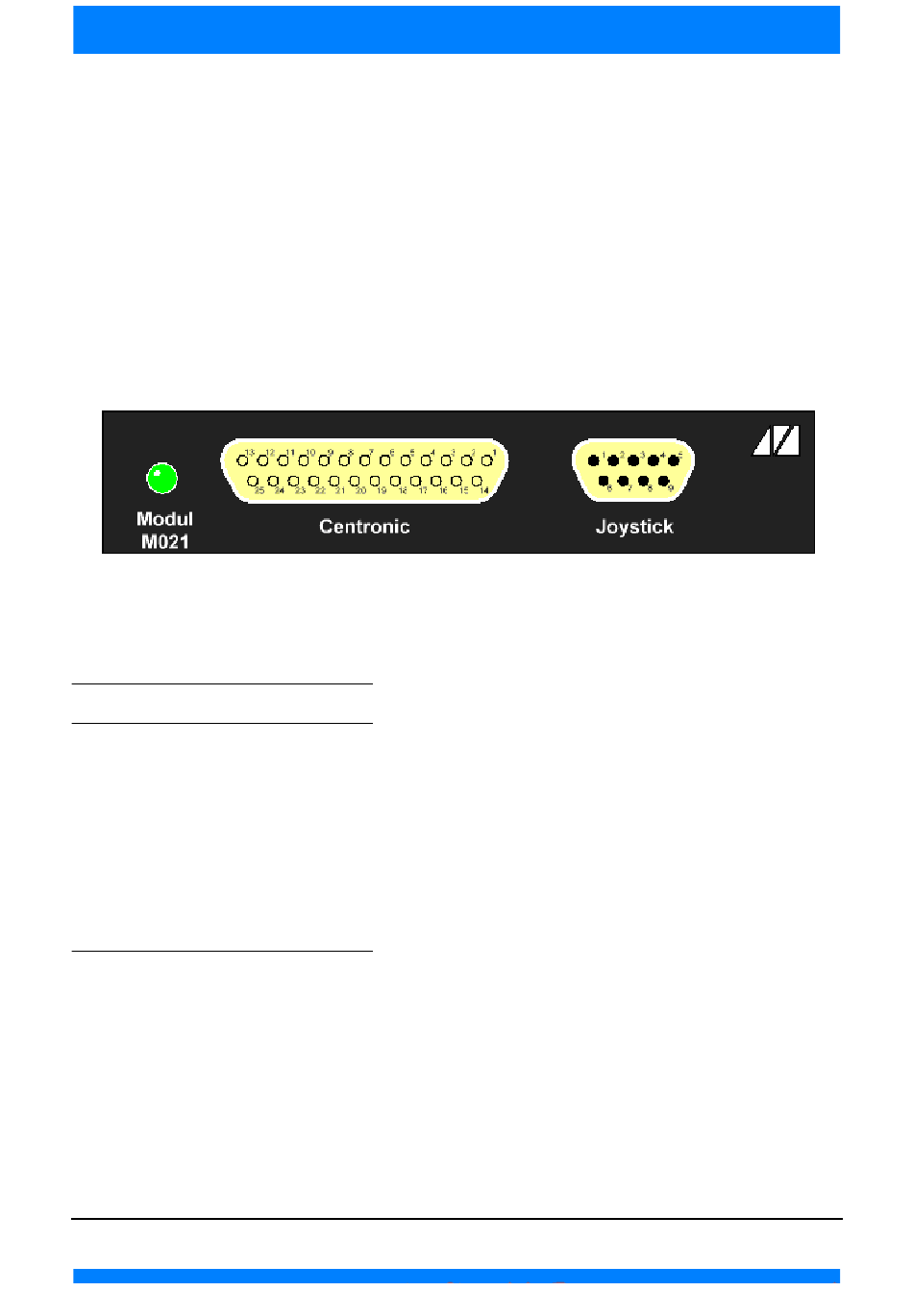

Bild 17: Frontansicht Modul M021
Tabelle 14: Belegung der Anschlüsse am Joystick-Modul
Anschluss
Funktion
1
UP
2
DOWN
3
LEFT
4
RIGHT
5
6
FIRE2 *
7
+5V
8
GND (COM)
9
FIRE
!
ACHTUNG!
Das Stecken bzw. Entfernen von Modulen darf nur bei ausge-
schaltetem Computer bzw. Aufsatz erfolgen! Ebenso sollte der Joystick nur
im stromlosen Zustand des Gerätes kontaktiert werden.
*15 FIRE2 ist bei den meisten Joysticks die erste bzw. einzige Feuer-Taste
112
2. HARDWARE
