Verlegung der Kabel

Das Motorkabel ist getrennt von anderen Kabeln zu verlegen. Die Motorkabel von
mehreren Frequenzumrichtern können parallel nebeneinander verlaufen.Es wird
empfohlen, dass Motor-, Netz- und Steuerkabel auf separaten Kabelpritschen ver-
legt werden. Über lange Strecken parallel laufende Kabel sind zu vermeiden, um
elektromagnetische Störungen, die durch schnelle Änderungen der Ausgangsspan-
nung des Frequenzumrichters verursacht werden, niedrig zu halten.
Müssen Steuerkabel über Leistungskabel geführt werden, dann hat dies in einem
Winkel zu erfolgen, der so nahe wie möglich bei 90° liegt. Führen Sie keine zusätzli-
chen Kabel durch den Frequenzumrichterschrank.
Die Kabelpritschen müssen eine gute elektrische Verbindung untereinander und zu
Erdungselektroden haben. Aluminium-Trägersysteme können benutzt werden, um
einen guten Potenzialausgleich sicherzustellen.

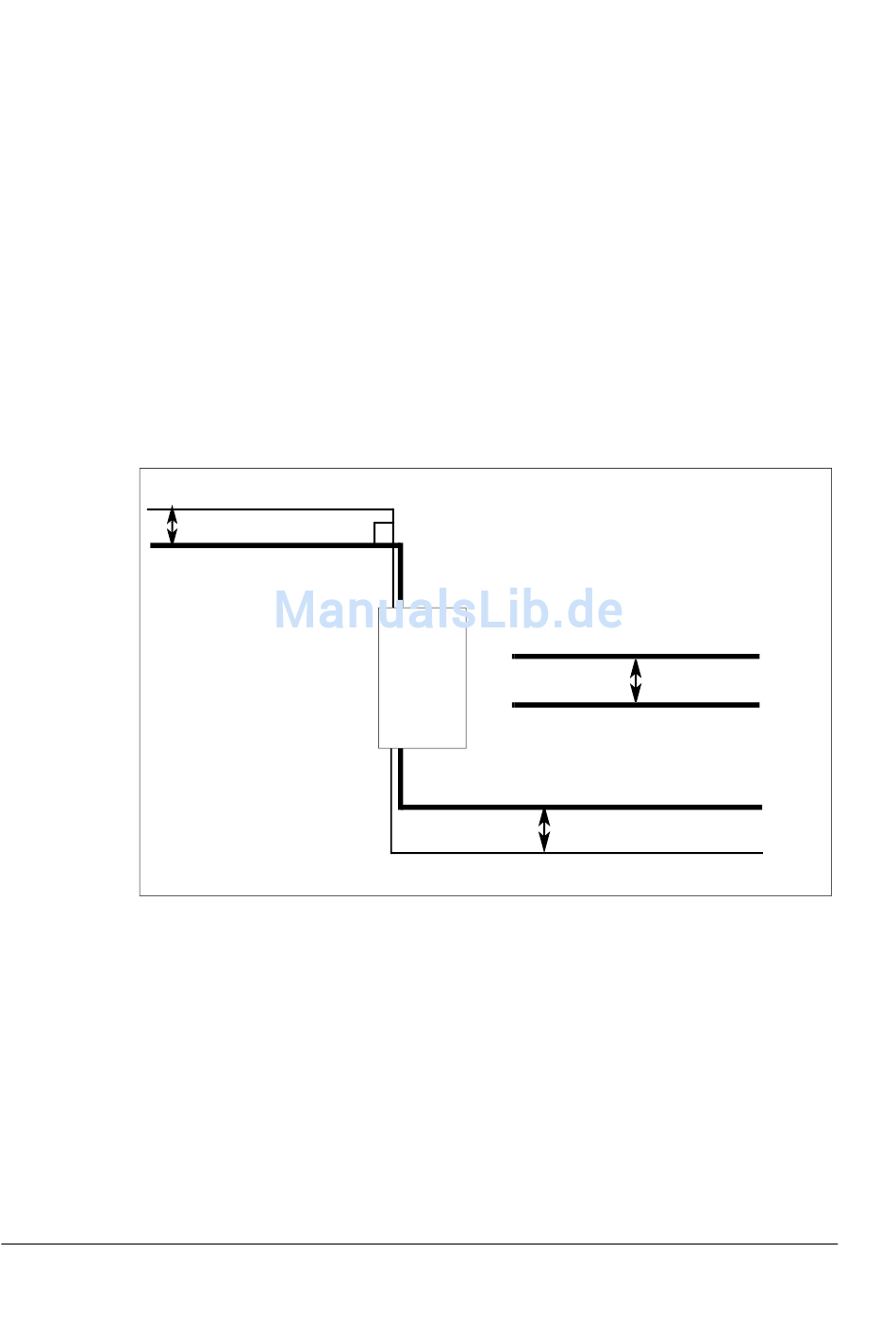

Die Kabelführung ist nachfolgend dargestellt.
Planung der elektrischen Installation
Steuerkabel
min 200 mm (8 in.)
Netzkabel
90 °
Umrichter-
modul
Motorkabel, Bremswiderstandskabel
Steuerkabel
Motorkabel
min 300 mm (12 in.)
Leistungskabel
min 500 mm (20 in.)
