Leistungsanschlüsse und Steuerungsschnittstellen

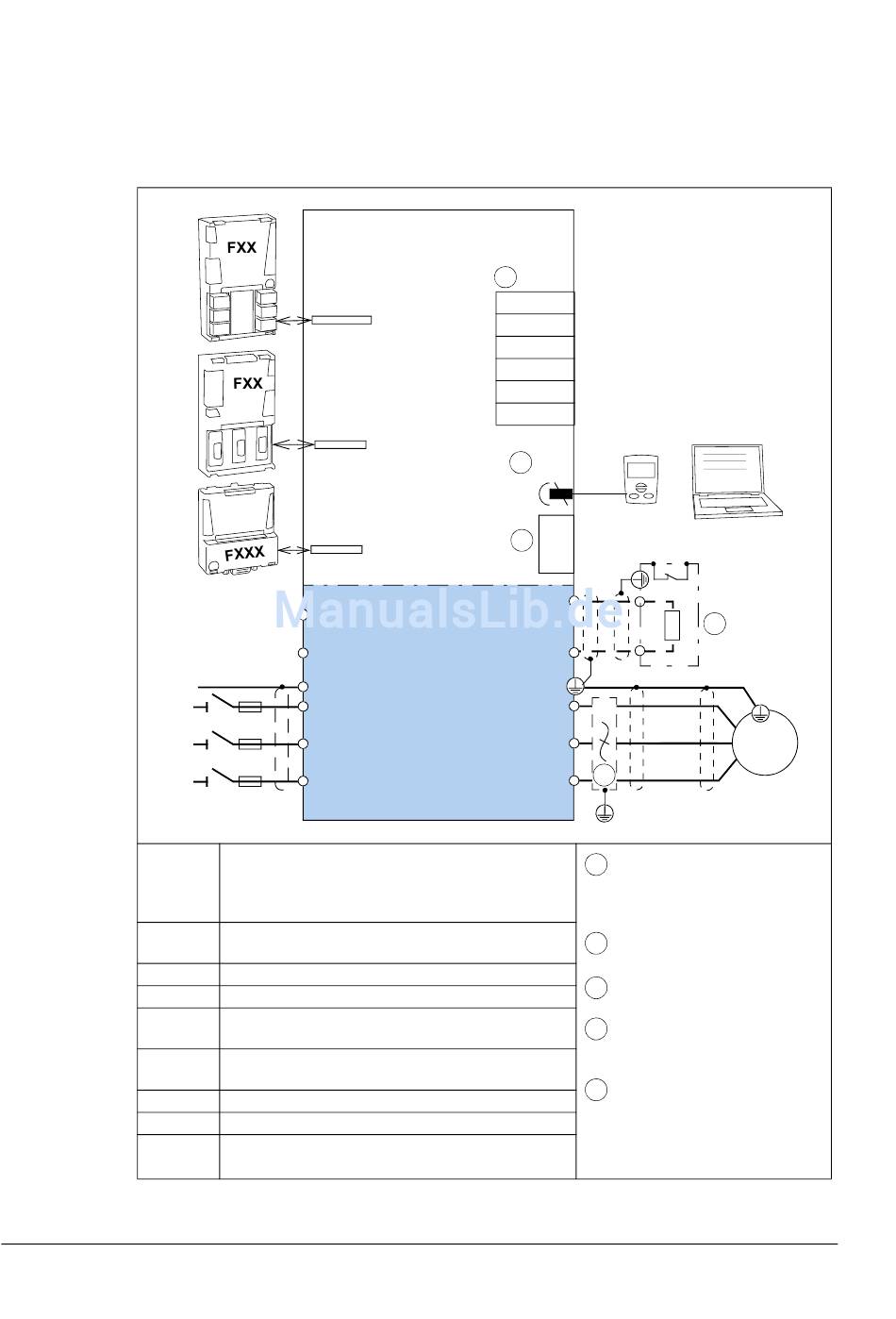

In der Abbildung sind die Leistungsanschlüsse und Steuerungsschnittstellen des
Frequenzumrichtermoduls dargestellt.
PE
L1
L2
L3
Steckplatz
1 und
Steckplatz
2
Steckplatz
3
X1:V1
X2:RO
X3:DIO
X4:AIO
X5:D2D
X6:STO
Funktionsprinzip und Hardware-Beschreibung
Steckplatz 1
Steckplatz 2
Steckplatz 3
UDC+
UDC-
PE
U1
V1
B1
E/A-Erweiterungsmodule (FIO-01, FIO-11) und/
oder Drehgeber-Schnittstellenmodule (FEN-01,
FEN-11, FEN-21, FEN-31)
Feldbus-Adaptermodule (FCAN-01, FDNA-01,
FENA-11, FECA-01, FSCA-01, FPBA-01)
Eingang für externe Spannungsversorgung
* Relaisausgang
24 V DC Ausgang, * Digitaleingänge (6 Stück), *
Digitaleingang/-ausgänge (2 Stück)
* Analogeingänge (2 Stück), * Analogausgänge
(2 Stück)
Umrichter-Umrichter-Verbindung
Sicher abgeschaltetes Drehmoment
* programmierbar.
1
X1:V1
X2:RO
X3:DIO
X4:AIO
X5:D2D
X6:STO
5
X7
2
t°
R+
R-
U2
V2
4
B2
Informationen zu den
1
Standardanschlüssen siehe
Seite 108.
siehe Seite 135.
Memory Unit, siehe Seite
2
Bremswiderstand (optional,
3
siehe Seite 153)
du/dt oder Sinusfilter
4
(optional).
PC-Anschluss, siehe Seite
5
112.
3
M
3 ~
Spezifikationen
128.
