108

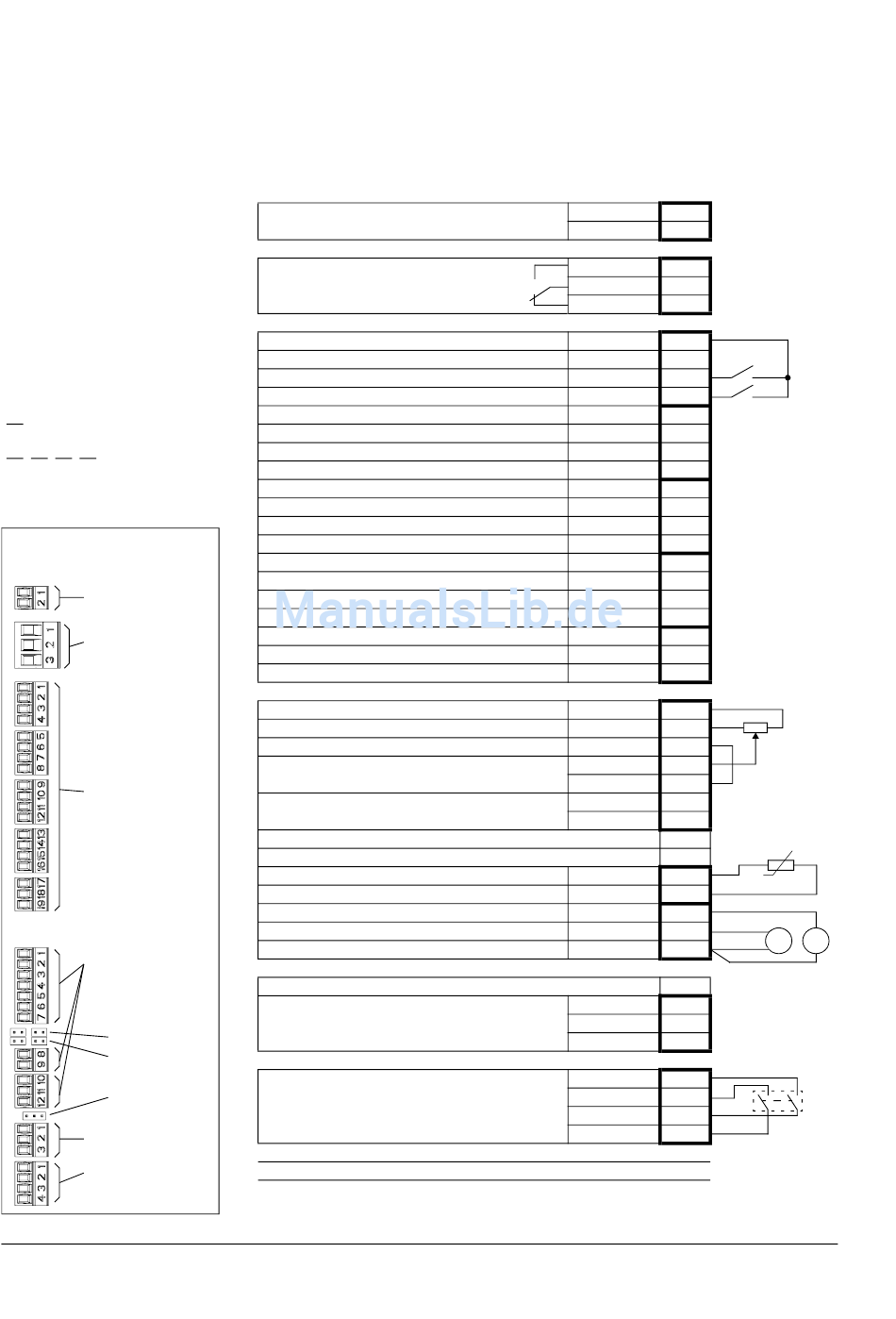

Standard-E/A-Anschlussplan

Hinweise:
[Standardeinstellungen]
*Maximalstrom, gesamt: 200 mA
**Standardzuweisung mit ACSM1
Motion Control Program
Die gezeigten Anschlüsse dienen nur
als Beispiel. Weitere Informationen
über die Verwendung der Klemmen
und Jumper enthält dieses Kapitel;
siehe auch Kapitel Technische
Kabelquerschnitte und
Anzugsmomente:
2
X2: 0,5 ... 2,5 mm (24...12 AWG).
Anzugsmoment: 0,5 Nm (5 lbf·in)
X3, X4, X5, X6:
2
0,5 ... 1,5 mm (28...14 AWG).
Anzugsmoment: 0,3 Nm (3 lbf·in)
Anordnung der Klemmen und
Jumper
X1 (2-polig)
X2 (3-polig)
X3 (4 × 4-polig,
1 × 3-polig)
X4 (1 × 7-polig,
1 × 2-polig,
1 × 3-polig)
J1
J2
J3
X5 (3-polig)
X6 (4-polig,
orange)
Installation
Eingang für externe Spannungsversorgung
24 V DC, 1,6 A
Relaisausgang
250 V AC / 30 V DC
2 A
+24 V DC*
Masse Digital-E/A
Daten.
Digitaleingang 1 [Stop/Start]
Digitaleingang 2 [EXT1/EXT2]
+24 V DC*
Masse Digital-E/A
Digitaleingang 3 [Störungsquittierung]
Digitaleingang 4 [Positionierung Start]**
+24 V DC*
Masse Digital-E/A
Digitaleingang 5 [Positions-Sollwert 1/2]**
Digitaleingang 6 [Referenzfahrt Start]**
+24 V DC*
Masse Digital-E/A
Digitaleingang/-ausgang 1 [Bereit]
Digitaleingang/-ausgang 2 [Läuft]
+24 V DC*
Masse Digital-E/A
Digitaleingang/-ausgang 3 [Störung]
Referenzspannung (+)
Referenzspannung (–)
Masse
Analogeingang 1 (Strom oder Spannung mit
Jumper J1 einstellbar) [Drehzahlsollwert]
Analogeingang 2 (Strom oder Spannung mit
Jumper J1 einstellbar) [Drehmoment-Sollwert]
AI1 Auswahl Strom/Spannung
AI2 Auswahl Strom/Spannung
Thermistoreingang
Masse
Analogausgang 1 (Strom) [Ausgangsstrom]
Analogausgang 2 (Spannung) [Istdrehzahl]
Masse
Abschluss Umrichter-Umrichter-Kommunikation
Umrichter-Umrichter-Verbindung (D2D)
Sicher abgeschaltetes Drehmoment (STO). Beide
Stromkreise müssen zum Start des Antriebs
geschlossen sein.
Bedienpanel-Anschluss
Anschluss für Memory Unit
X1
+24VI 1
GND 2
X2
NO 1
COM 2
NC 3
X3
+24VD 1
DGND 2
DI1 3
DI2 4
+24VD 5
DGND 6
DI3 7
DI4 8
+24VD 9
DGND 10
DI5 11
DI6 12
+24VD 13
DGND 14
DIO1 15
DIO2 16
+24VD 17
DGND 18
DIO3 19
X4
+VREF 1
-VREF 2
AGND 3
AI1+ 4
AI1- 5
AI2+ 6
AI2- 7
J1
J2
TH 8
AGND 9
AO1 (I) 10
AO2 (U) 11
AGND 12
X5
J3
B 1
A 2
BGND 3
X6
OUT1 1
OUT2 2
IN1 3
IN2 4
T
