• 22 mm magnetischer Steckschlüssel zur Befestigung der Kabelschuhe an den
Anschlüssen (Schraube M12).
Transport und Auspacken des Geräts
WARNUNG! Die Sicherheitsvorschriften auf Seite
Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen und/
oder Schäden an Geräten führen.
Transportieren Sie das Paket mit einem Gabelhubwagen zum Montageort.

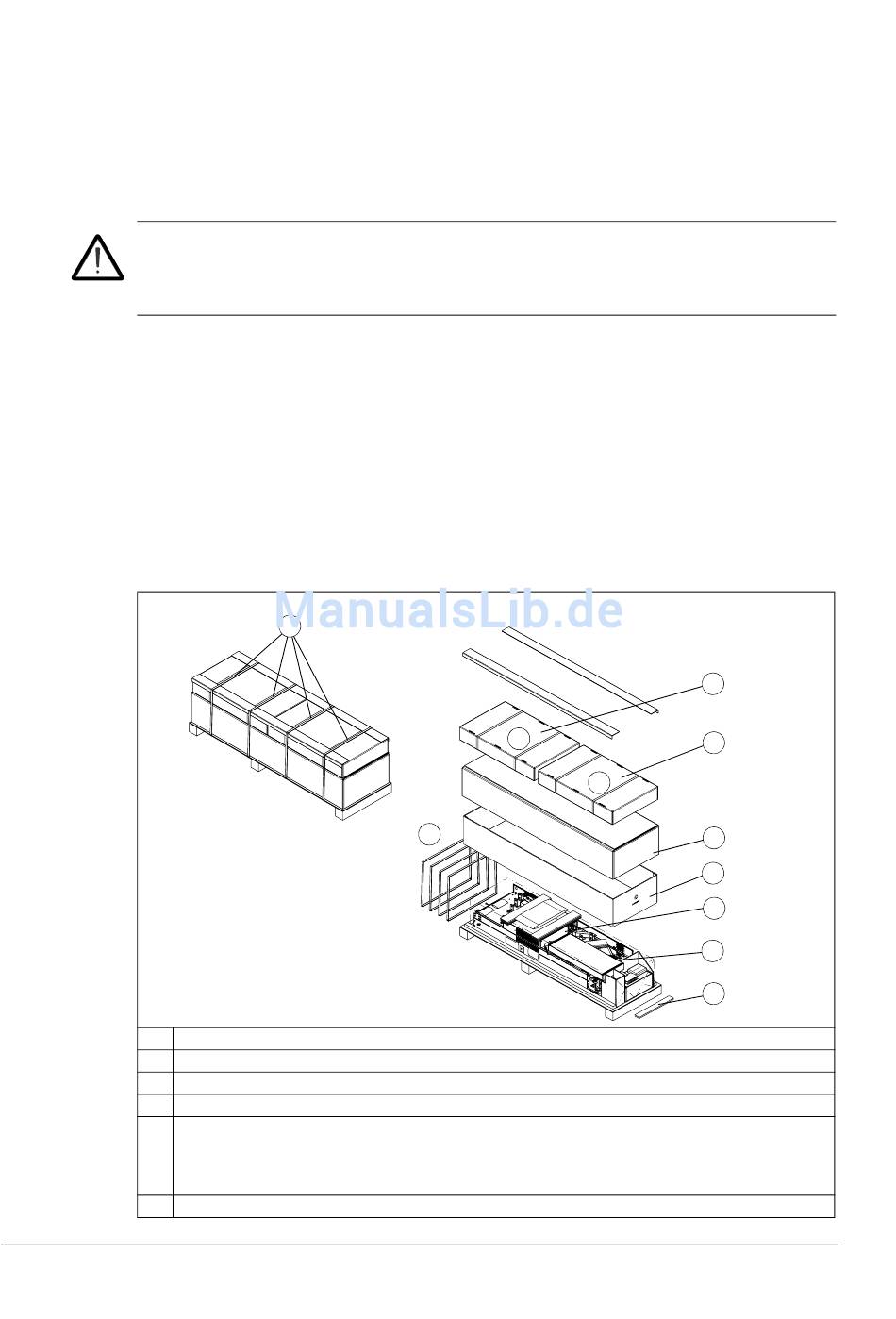

Die Verpackung wie folgt entfernen:
• Die Bänder (A) durchschneiden.
• Die zusätzlichen Kisten (B) auspacken.
• Die Umverpackung (C) anheben und entfernen.
• Die Umverpackung (D) anheben und entfernen.
• Die Haken an den Hebeösen anbringen und das Modul an den Aufstellort heben.
1
2
3
4
5
Installation
A
Beschreibung des Paketinhalts
Eingangs-Kabelanschlussblech (Option +H381), siehe Inhalt unten.
Ausgangs-Kabelanschlussblech (Option +H381), siehe Inhalt unten.
Sperrholz als Stütze
Umrichtermodul mit werksseitig installierten Optionen und mehrsprachigem Restspannungs-
Warnaufkleber, oberes Führungsblech, Sockelführungsblech, Teleskoprampe,
Befestigungsschrauben in einem Kunststoffbeutel, externe Regelungseinheit mit Steuerkabel-
Anschlussblech und werksseitig installierten optionalen Modulen, Lieferdokumente.
Palette
14 müssen beachtet werden. Die
B
A
1
2
B
C
D
3
4
5
