Alternative Leistungskabeltypen

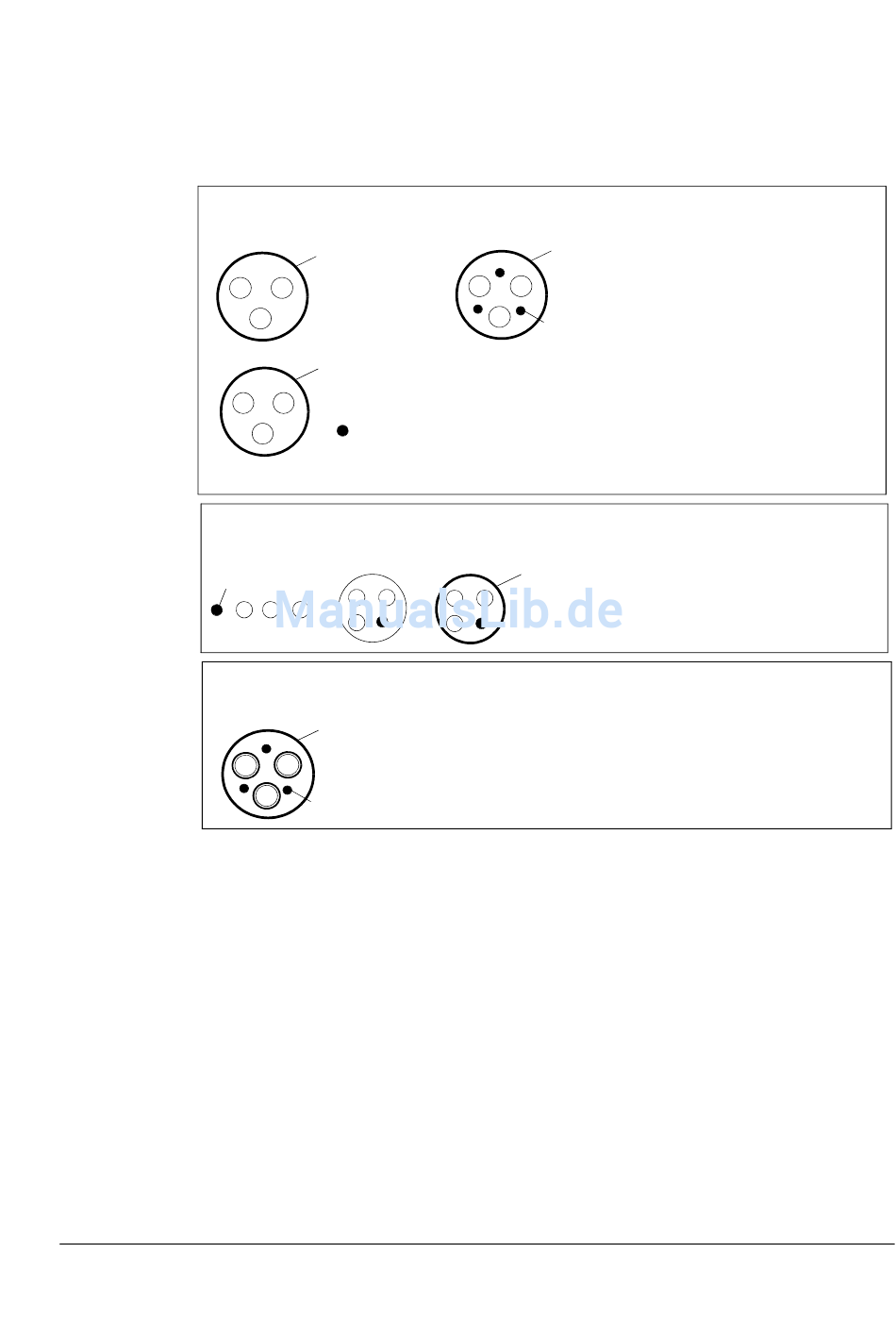

Die Leistungskabeltypen, die mit dem Frequenzumrichter verwendet werden kön-
nen, sind nachfolgend dargestellt.
Empfohlen: Symmetrisch geschirmtes Kabel: dreiphasige Leiter und ein konzentrischer Schirm
oder anderenfalls symmetrischer PE-Leiter und ein Schirm
PE-Leiter
und Schirm
Schirm
Nicht zulässig als Motorkabel: Ein Vier-Leiter-System (drei Phasenleiter und ein Schutzleiter)
PE
Nicht zulässig als Eingangs- oder Motorkabel: Symmetrische Kabel mit einzelnen Schirmen für
jeden Phasenleiter
Schirm
PE

Motorkabelschirm

Wenn der Motorkabelschirm als alleiniger Schutzleiter des Motors verwendet wird,
muss sichergestellt werden, dass die Leitfähigkeit des Schirms ausreichend ist.
Siehe Unterabschnitt
und leitungsgebundene Hochfrequenz-Emissionen effektiv zu verhindern, muss die
Schirmbelastbarkeit mindestens 1/10 der Phasenleiterbelastbarkeit betragen. Diese
Anforderungen sind durch einen Kupfer- oder Aluminiumschirm leicht zu erfüllen.
Nachfolgend sind die Mindestanforderungen für den Motorkabelschirm des Fre-
quenzumrichters dargestellt. Es besteht aus einer konzentrischen Lage aus Kupfer-
drähten mit einer spiralförmigen Lage aus Kupferband. Je besser und enger der
Schirm ist, desto niedriger sind die Emissionen und Lagerströme.
Hinweise: Ein separater PE-
Leiter ist erforderlich, wenn die
Belastbarkeit des Kabelschirms<
PE
50 % der Belastbarkeit des
Phasenleiters beträgt.

Allgemeine Regeln

Schirm
PE
Schirm
oben oder IEC 60439-1. Um abgestrahlte
Planung der elektrischen Installation
57
