• Im Schaltschrank muss eine ausreichende Hochfrequenz-Erdung hergestellt wer-
den, um EMV-Störungen und hochohmige Strukturen/Abstrahlung zu verhindern.
Eine gute Hochfrequenzerdung erfolgt mit kurzen Kupferlitzen mit geringer Induk-
tivität. Aufgrund der großen Entfernungen im Schaltschrank kann keine einseitige
Hochfrequenzerdung verwendet werden.
• Eine 360°-Hochfrequenzerdung an den Kabeleinführungen verbessert die EMV-
Abschirmung des Schaltschranks.

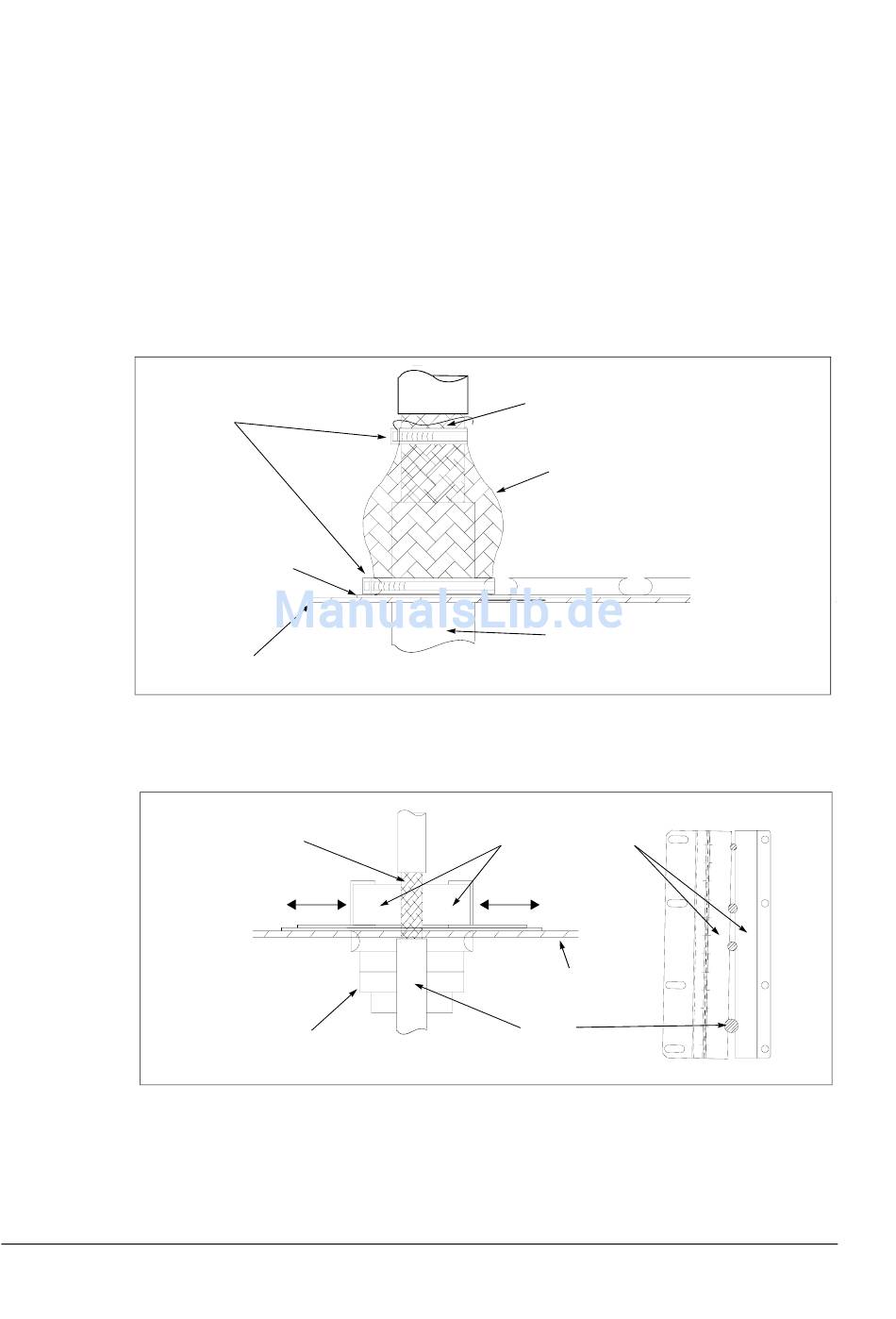

• An den Kabeleinführungen der Motorkabel wird eine 360°-Hochfrequenzerdung
empfohlen. Die Erdung der Kabelschirme kann wie unten gezeigt mit einem
Drahtgeflecht erfolgen.
Kabelbinder
Durchführungsblech
Schaltschrank-Bodenplatte
• An den Kabeleinführungen der Steuerkabelschirme wird eine 360°-Hochfrequen-
zerdung empfohlen. Die Schirme können mit Hilfe leitender Abschirm-Dichtungs-
profile, die beidseitig gegen den Kabelschirm gedrückt werden, geerdet werden:
Planung des Schaltschrankeinbaus
Blanker Kabelschirm
Kabeldichtung
Blanker Kabelschirm
Drahtgeflecht
Kabel
Abschirm-
Dichtungsprofil
(leitend)
Schaltschrank-
Bodenplatte
Kabel
