Installation von optionalen Modulen

Mechanische Installation

Optionale Module wie Feldbusadapter, E/A-Erweiterungsmodule und die Drehgeber-
schnittstellenmodule werden in den Steckplatz für optionale Module der RMIO-Karte
gesteckt Verfügbare Steckplätze siehe Seite 32.
1. Die Abdeckung der Regelungseinheit abnehmen.
2. Die Schutzabdeckung (falls vorhanden) von den PIN-Steckern entfernen.

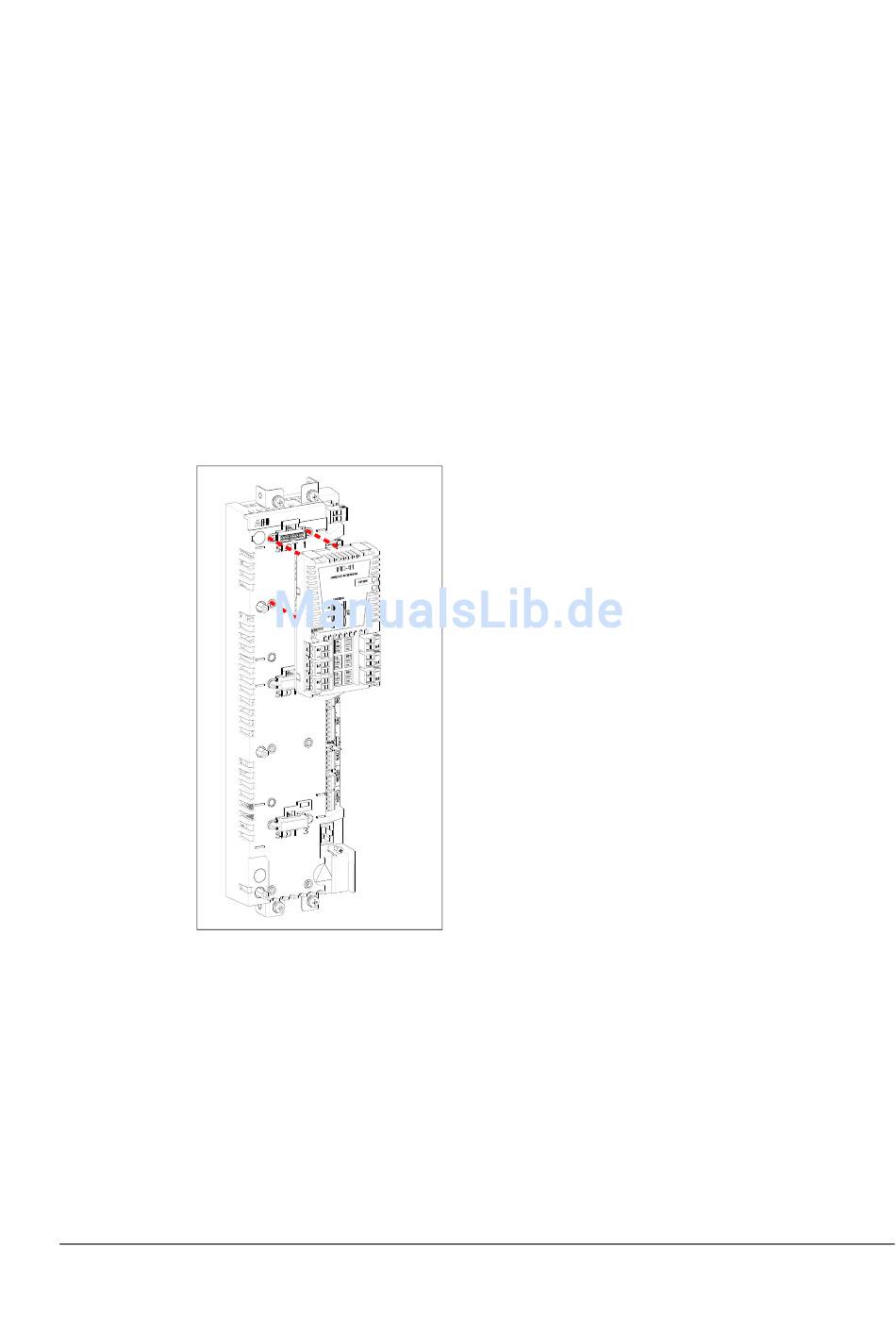

3. Das optionale Modul vorsichtig in den Steckplatz auf der Regelungseinheit einste-
cken.
4. Mit der Schraube befestigen.
Hinweise: Die ordnungsgemäße Installation der Schraube ist zur Erfüllung der
EMV-Anforderungen und für den ordnungsgemäßen Betrieb des Moduls unerläss-
lich.

Verdrahtung der Module

Siehe das Handbuch des optionalen Moduls zu spezifischen Anweisungen für die
Installation und Verdrahtung. Verlegung der Kabel siehe Seite
105
106 .
