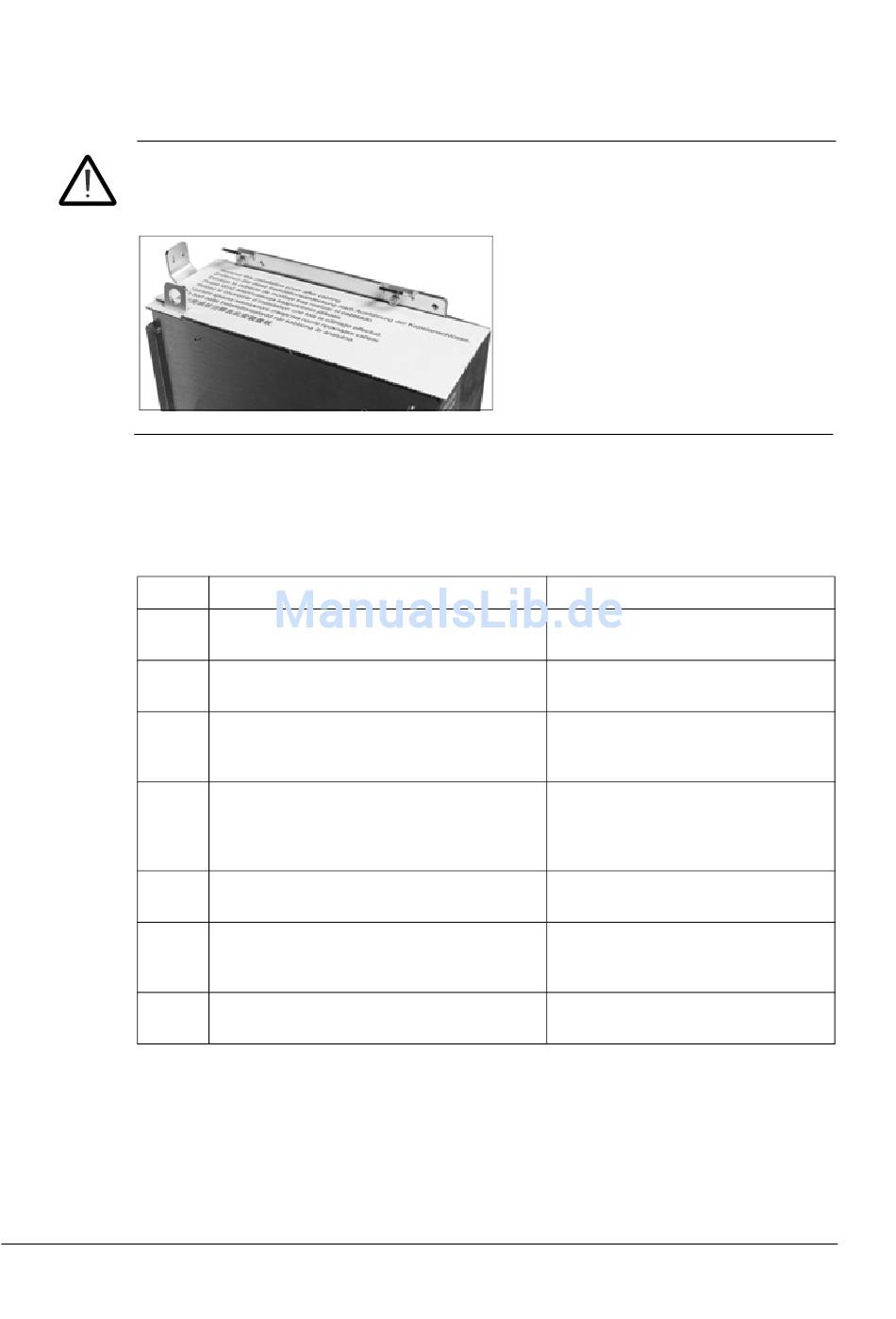

Entfernen der Schutzabdeckung vom Luftauslass des Moduls

WARNUNG! Die Schutzabdeckung nach der Installation vom Frequenzumrichter-
modul abnehmen. Wenn die Abdeckung nicht entfernt wird, kann die Kühlluft nicht
ungehindert durch das Modul strömen und der Frequenzumrichter überhitzt.

Anschluss der Steuerkabel

Übersicht über den Installationsvorgang der Steuerkabel (externe Regelungsein-
heit)
Schritt
1
2
3
4
5
6
7
Installation
Aufgabe
Die Abdeckung der Regelungseinheit
abnehmen.
Das Steuerkabel-Anschlussblech an der
Regelungseinheit montieren.
Die optionalen Module an der
Regelungseinheit installieren (wenn nicht
bereits montiert).
Schließen Sie die Spannungsversorgungs-
und LWL-Kabel zwischen der
Regelungseinheit und dem
Frequenzumrichtermodul an.
Montieren Sie die Regelungseinheit an der
Wand oder auf einer DIN-Schiene.
Schließen Sie die externen Steuerkabel an die
Regelungseinheit und die optionalen Module
an.
Bringen Sie die Abdeckung der
Regelungseinheit wieder an.
Anweisungen siehe Abschnitt
Demontage der Abdeckung der
Regelungseinheit, Seite
Montage des Steuerkabel-
Anschlussblechs, Seite 100
Installation von optionalen Modulen,
Seite 105
Anschluss der externen
Regelungseinheit an das
Frequenzumrichtermodul,
Montage der externen
Regelungseinheit, Seite
Anschluss der Steuerkabel an die
Anschlüsse der Regelungseinheit,
Seite 106
Demontage der Abdeckung der
Regelungseinheit, Seite
99
Seite 100
102
99
