Funktionsprinzip und Hardware-Beschreibung

Inhalt dieses Kapitels

In diesem Kapitel werden das Funktionsprinzip und der Aufbau des Frequenzum-
richtermoduls kurz beschrieben.

Produktbeschreibung

Der ACSM1-04 ist ein Frequenzumrichtermodul für die Regelung von Asynchronmo-
toren (Standardinduktion, Servo) und Synchronmotoren (Servo, hohes Drehmo-
ment).
Der ACSM1-04 ist je nach Ausgangsleistung in verschiedenen Baugrößen erhältlich.
Alle Baugrößen arbeiten mit der gleichen Regelungseinheit (Typ JCU). In diesem
Handbuch werden nur die Baugrößen G1 und G2 des ACSM1-04 behandelt.

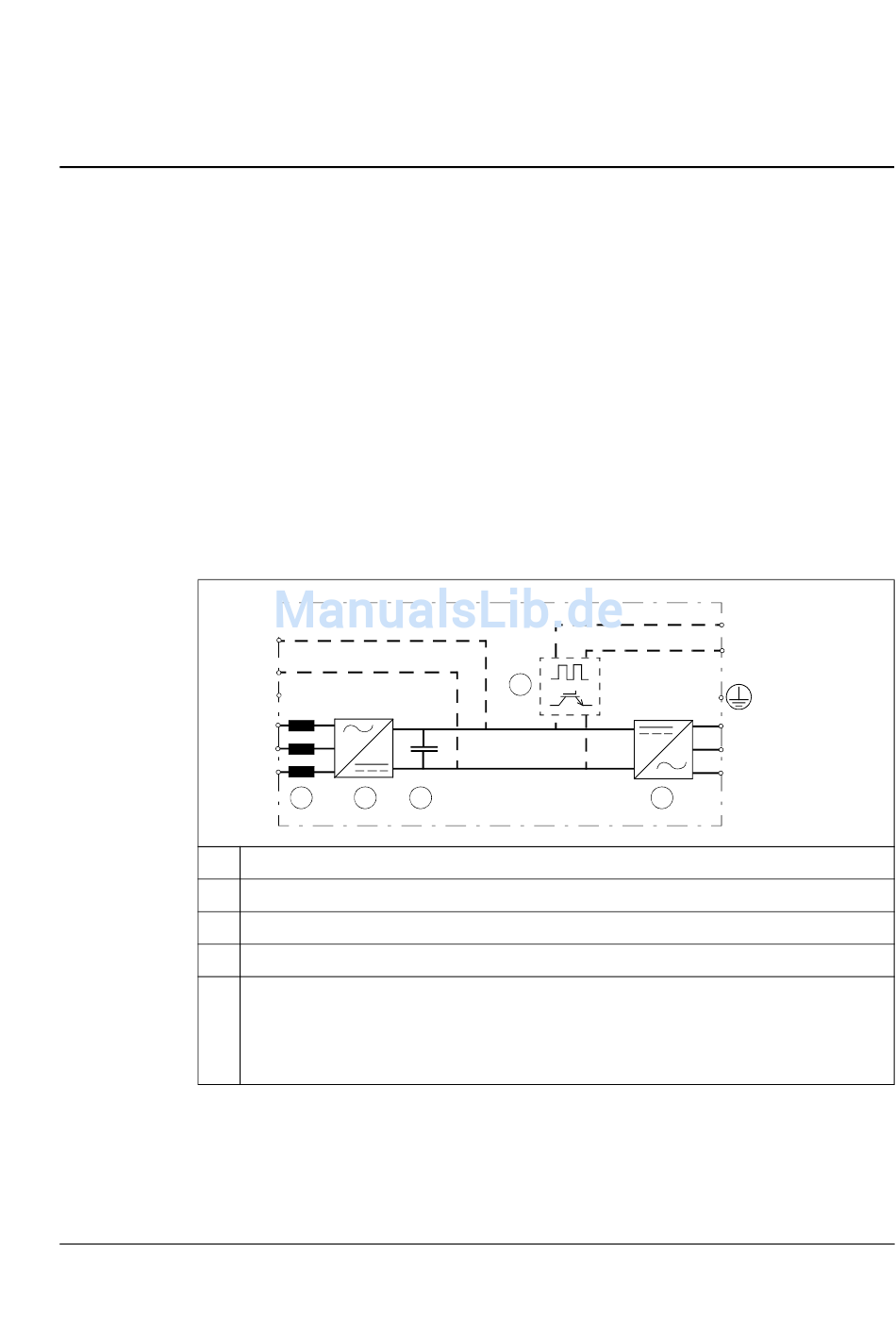

Der Hauptstromkreis des Frequenzumrichters ist in der folgenden Abbildung darge-
stellt.
1
2
3
4
5
ACSM1-04
UDC+
UDC-
PE
U1
V1
B1
1 2
AC-Drossel
Gleichrichter. Wandelt Wechselstrom und -spannung in Gleichstrom und -spannung um.
DC-Zwischenkreis. DC-Zwischenkreis zwischen Gleichrichter und Wechselrichter.
Wechselrichter. Wandelt Gleichstrom und -spannung in Wechselstrom und -spannung um.
Bremschopper. Leitet die überschüssige Energie vom Zwischenkreis des Frequenzumrichters
bei Bedarf zum Bremswiderstand. Der Chopper arbeitet, wenn die DC-
Zwischenkreisspannung einen bestimmten Maximalwert überschreitet. Der
Spannungsanstieg wird normalerweise durch das Abbremsen eines Motors mit hohem
Massenträgheitsmoment verursacht.
5
3
