Aufbaubeispiele, Tür geschlossen

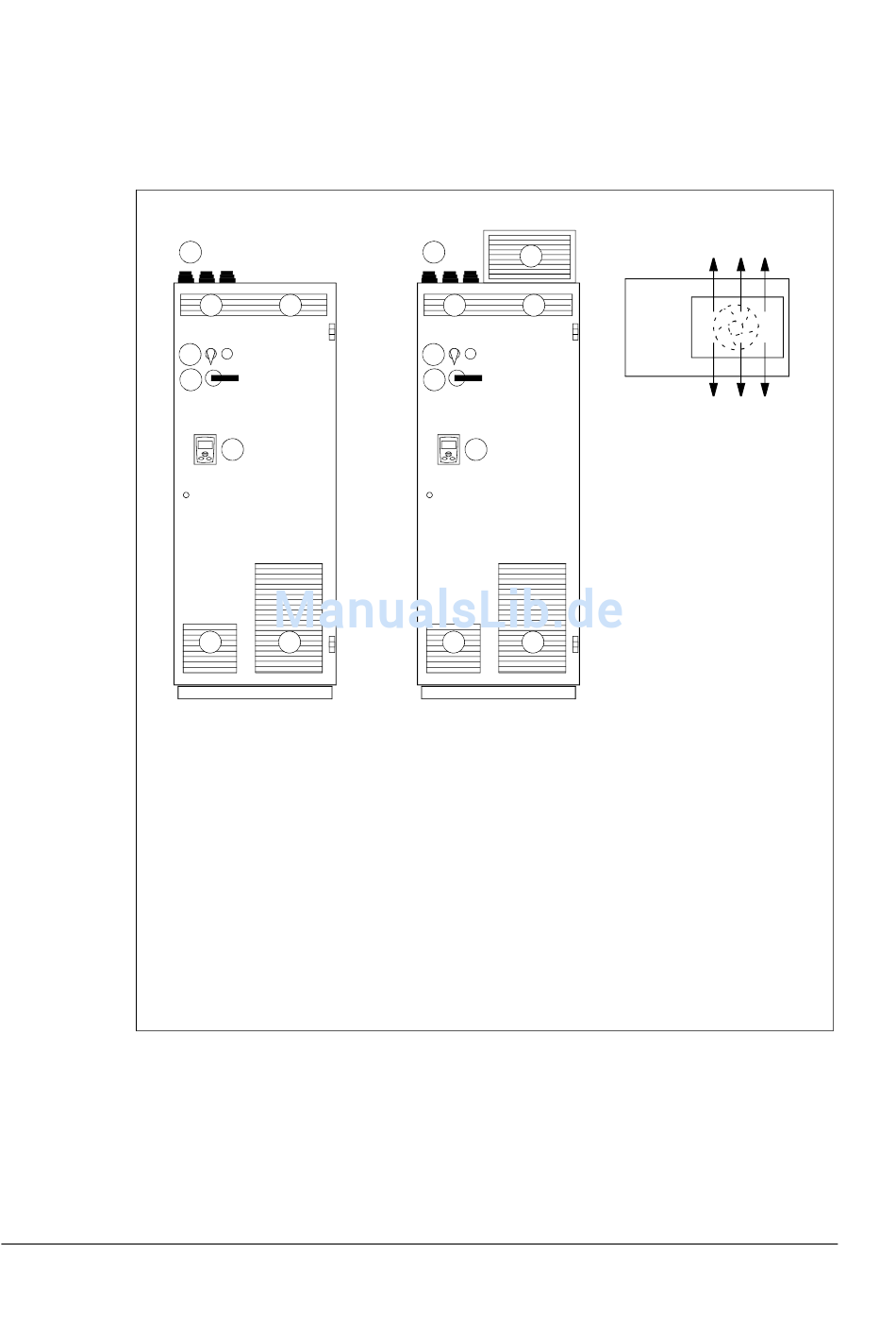

Aufbaubeispiele für die Schaltschränke IP22 und IP54 werden im Folgenden gezeigt
(Eingangskabeldurchführung von oben und Motorkabeldurchführung von unten).
Planung des Schaltschrankeinbaus
IP22
6
2b 2a
4
5
3
1b 1a
1a Luftansauggitter des Frequenzumrichtermoduls
1b Luftansauggitter für die anderen Geräte
2a Kühlluftauslass des Frequenzumrichtermoduls
2b Kühlluftauslass für die anderen Geräte
2c Kühlluftauslass für das Frequenzumrichtermodul und die anderen Geräte, zusätzlicher
Abluftlüfter
3 Frequenzumrichter-Bedienpanel (Bedienpanel-Montagesatz für die Schaltschranktür,
+J410). Das Bedienpanel ist im Schaltschrank an die Regelungseinheit JCU
angeschlossen.
4 Schütz-Steuerschalter und Notstopp-Schalter (im Schaltschrank an den Steuerschaltkreis
des Schützes angeschlossen)
5 Betätigungsgriff des Trenners
6 Gummi-Einführungsdichtungen für die Schutzart des Schrankes
IP54
6
2c
2b 2a
4
5
3
1b 1a
Kühlluftauslass auf der
Schrankoberseite, von
oben gesehen (IP54)
