Aufbaubeispiele, Tür geöffnet

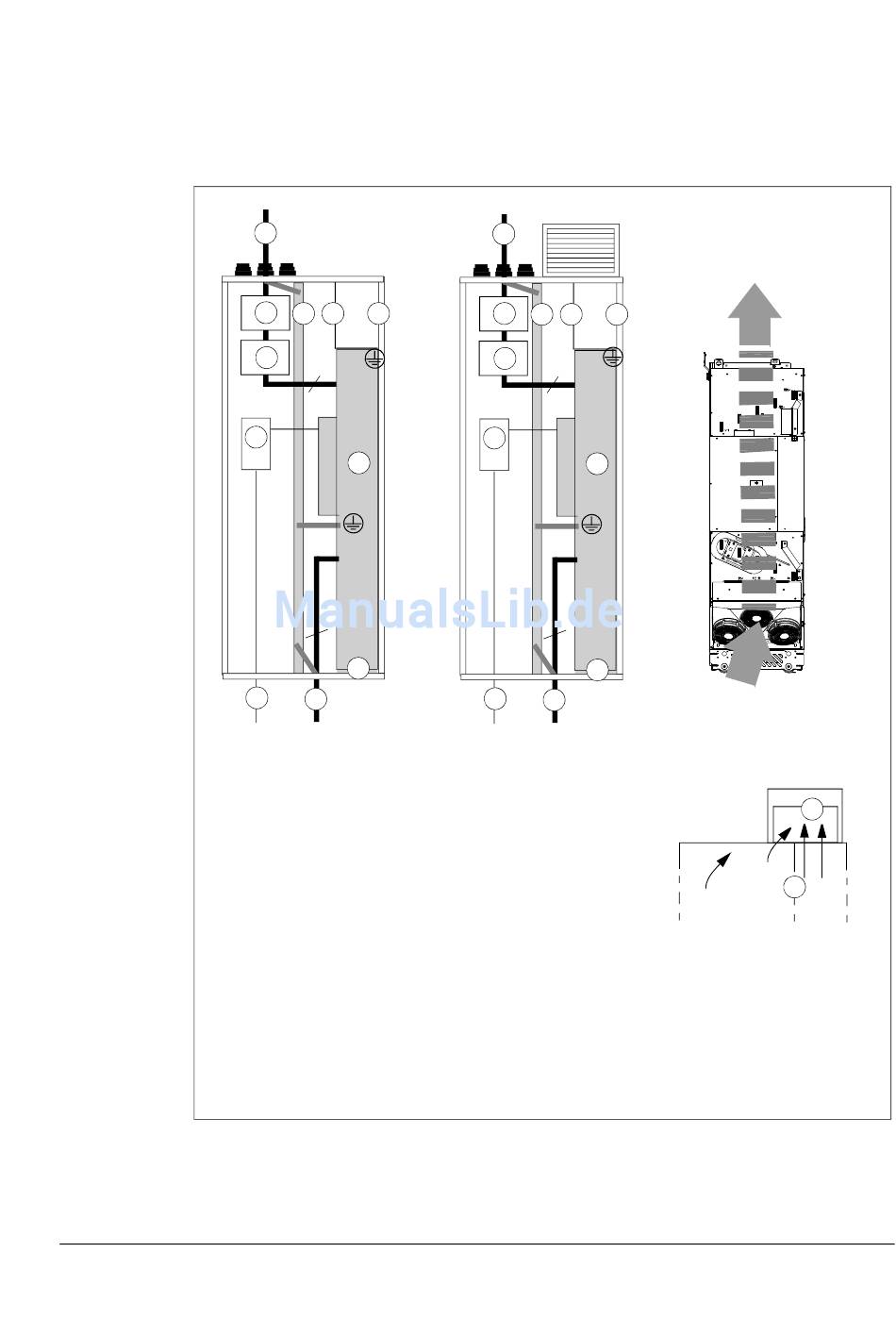

Aufbaubeispiele für Einheiten in IP22- und IP54-Schaltschränken sind im Folgenden
dargestellt. Optionale Kabelanschlussbleche (+H381) werden nicht benutzt.
4
5
3
6
3
9
3
10
8
1 Rahmenprofil-Konstruktion des Schaltschranks
2 Luftschottbleche, die kalte und warme Bereiche
trennen (mit abgedichteten Kabeldurchführungen)
3 Schrank-Erdungsschiene (PE)
4 Einspeisekabel mit Schutzleiter (PE) des
Frequenzumrichters
5 Trennschalter und Sicherungen
6 Schütz
7 Frequenzumrichtermodul
8 Motorkabel mit Schutzleiter des Frequenzumrichters
9 JCU-Regelungseinheit
10 Externe Steuerkabel
11 Erdungsschrauben
12 Lüfter
Hinweis 1: Die Schirme von Leistungskabeln können auch über die Erdungsan-
schlüsse des Frequenzumrichtermoduls geerdet werden.
Hinweis 2: Siehe auch Abschnitt
IP22
2 1
PE
U1
V1
W1
9
7
W2
V2
U2
11
10
Erforderliche freie Abstände
IP54
4
5
3 2 1
6
PE
3
U1
V1
W1
7
W2
V2
U2
3
11
8
Luftstrom durch das
Frequenzumrichtermodul
(Seitenansicht)
Luftstrom zum Schrankdach
Planung des Schaltschrankeinbaus
39
IP54
12
2
auf Seite 46.
